Montage
1) Sensoren der beiden Sensorsets nicht vertauschen, da dies die Messperformance beeinflussen kann.
22
Zweipfad-Messung
120°

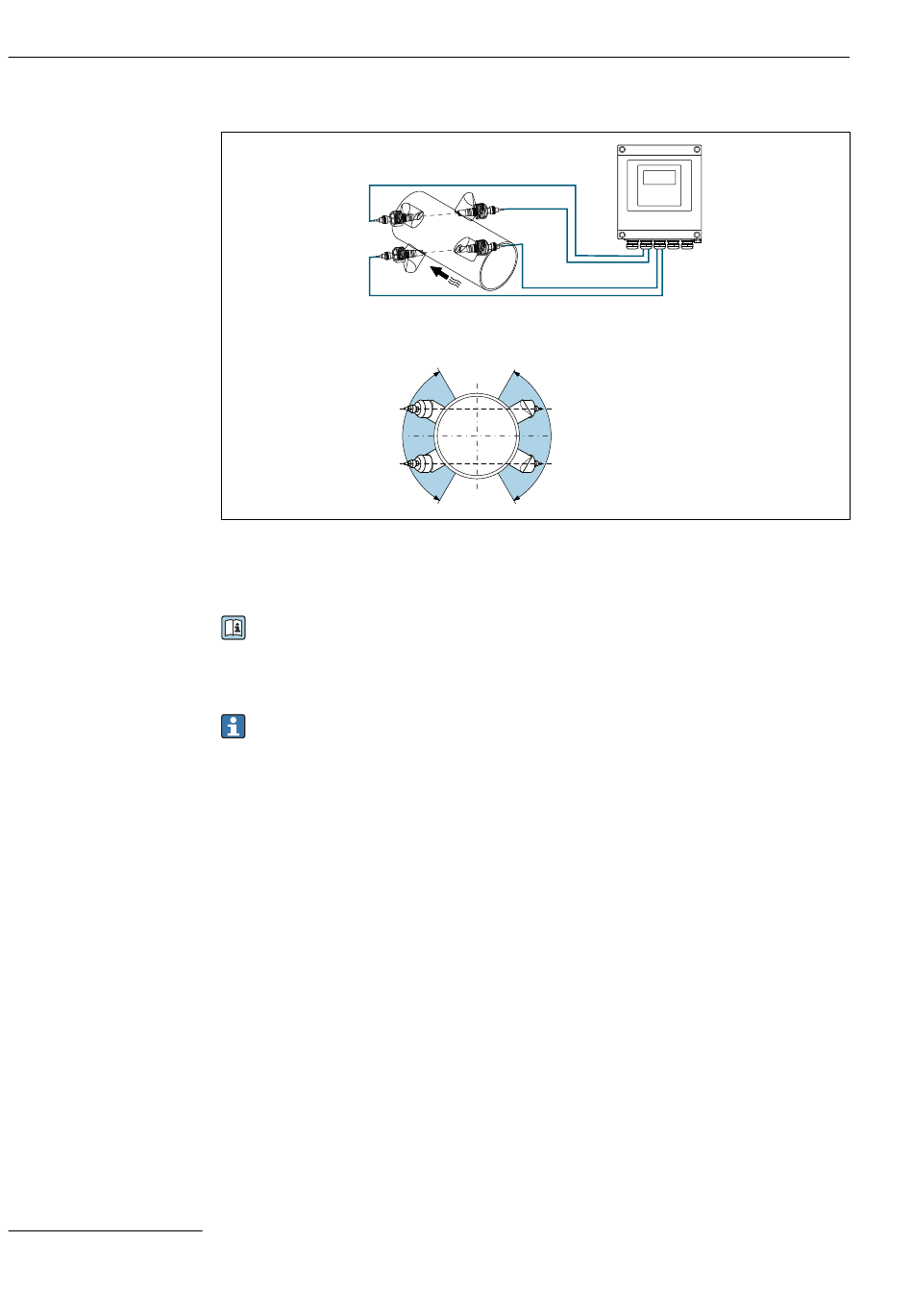

 7 Zweipfad-Messung: Beispiel für die horizontale Anordnung der Sensorsets an einer Messstelle
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2 Anordnung und Auswahl Sensorset
Die horizontale Montage des Sensorsets immer um mindestens ±30° versetzt zur
Messrohroberseite vornehmen, um Fehlmessungen durch Gaseinschlüsse oder Blasen
an der Messrohroberseite zu vermeiden.
Die Sensoren können unterschiedlich angeordnet werden:
• Montage für eine Messung mit 1 Sensorset (1 Messpfad):
Die Sensoren befinden sich auf gegenüberliegenden Seiten der Messrohrleitung (180°
versetzt)
• Montage für eine Messung mit 2 Sensorsets
Jeweils 1 Sensor des jeweiligen Sensorsets befindet sich auf der gegenüberliegenden
Seite der Messrohrleitung
Proline Prosonic Flow I 400 HART
120°
1)
(2 Messpfade):
A0044945
