Endress+Hauser Proline Prosonic Flow I 400 Betriebsanleitung Seite 21

Proline Prosonic Flow I 400 HART
Endress+Hauser
1
A: 15 × DN
B: 10 × DN
3
A: 15 × DN
B: 10 × DN
5
A: 20 × DN
B: 20 × DN

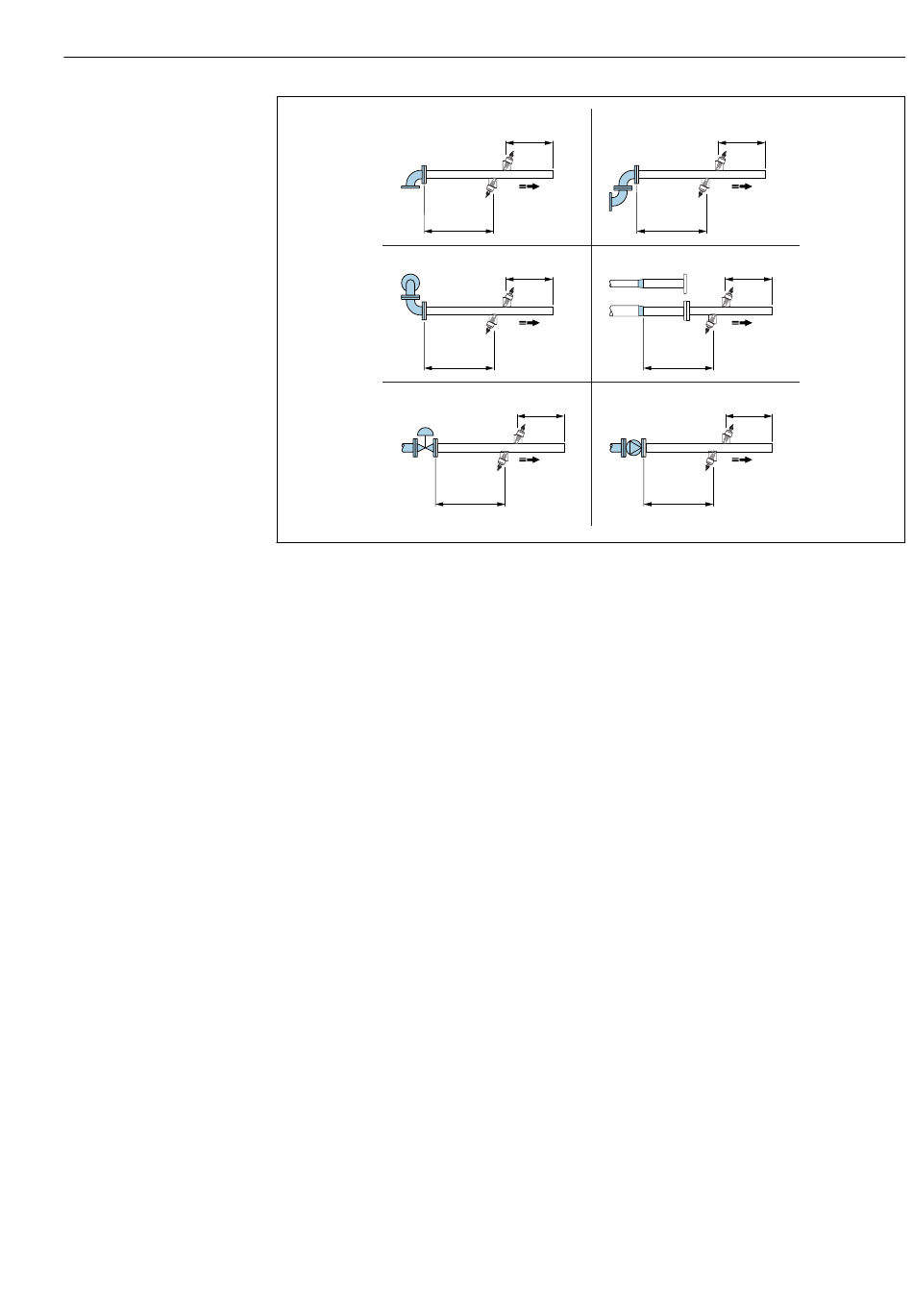

 6 Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen (A: Einpfad-Messung, B:
Zweipfad-Messung)
1 Rohrbiegung
2 Zwei Rohrbiegungen (in einer Ebene)
3 Zwei Rohrbiegungen (in zwei Ebenen)
4a Reduktion
4b Erweiterung
5 Regelventil (2/3 geöffnet)
6 Pumpe
Messbetrieb
Einpfad-Messung
→  6,  21
2
3 × DN
A: 15 × DN
B: 10 × DN
4
3 × DN
b
a
A: 15 × DN
B: 10 × DN
6
3 × DN
A: 20 × DN
B: 15 × DN
Montage
3 × DN
3 × DN
3 × DN
A0045289
21
