Montage
30

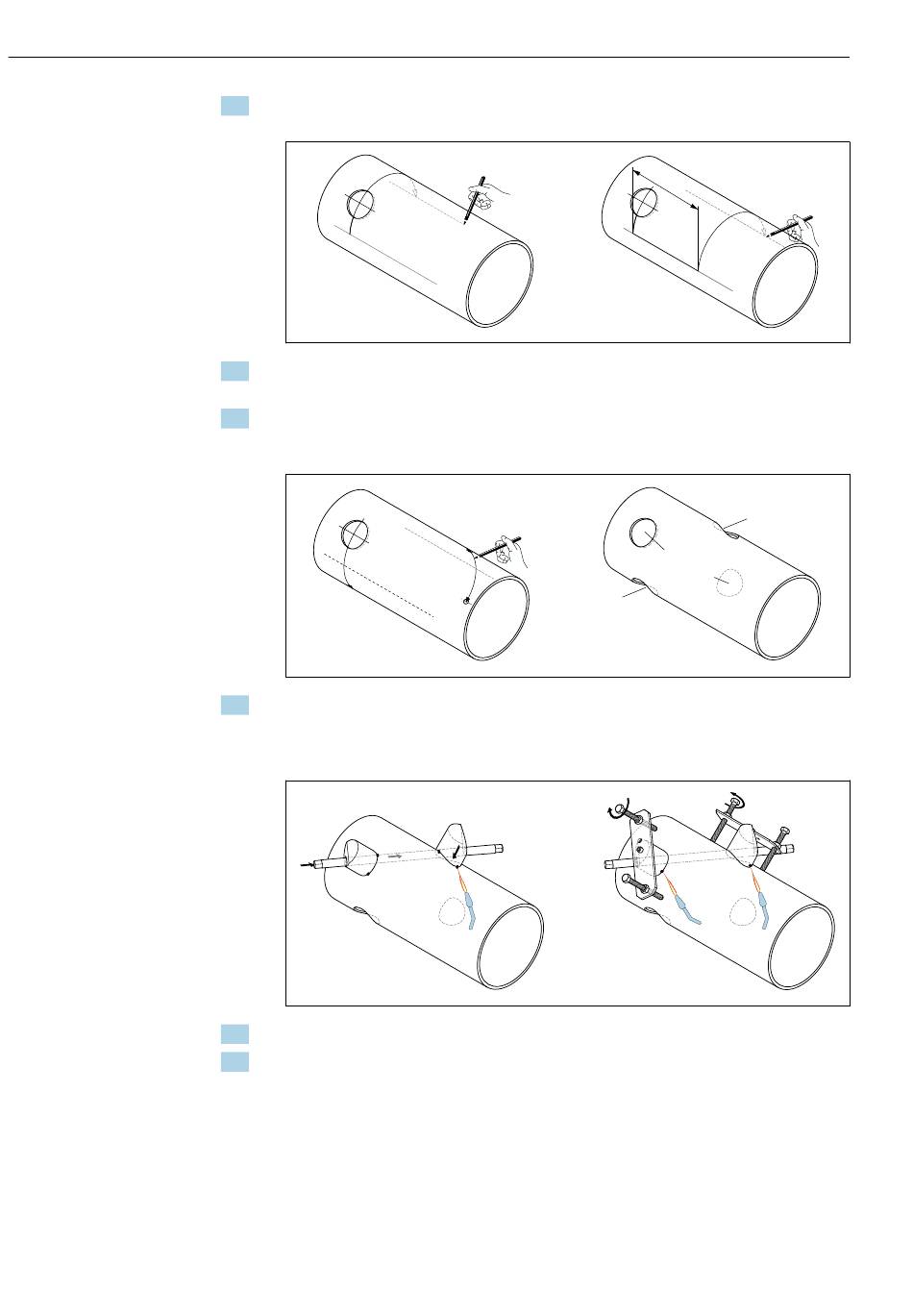

8. Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie pro-
jizieren.

9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher ein-
zeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Sensorhalterungen vorbereiten
(entgraten, säubern). Bohrlöcher für die Sensorhalterungen gehören paarweise
zusammen (CH 1 - CH 1 und CH 2 - CH 2).

11. Sensorhalterungen in die ersten beiden Bohrlöcher einsetzen und mit der Pfadstange
(Ausrichtwerkzeug) ausrichten. Mit dem Schweißgerät anpunkten und anschließend
beide Sensorhalterungen festschweißen. Zur Ausrichtung der Pfadstange beide Füh-
rungsbuchsen in die Sensorhalterungen einschrauben.

12. Beide Sensorhalterungen einschweißen.
13. Noch einmal die Pfadlänge, Sensorabstände und Bogenlängen prüfen. Abweichungen
können später bei der Inbetriebnahme der Messstelle als Korrekturfaktoren eingege-
ben werden.
Proline Prosonic Flow I 400 HART
a
CH 1
CH 1
CH 2
CH 2
Endress+Hauser
A0044959
A0044960
A0044961
