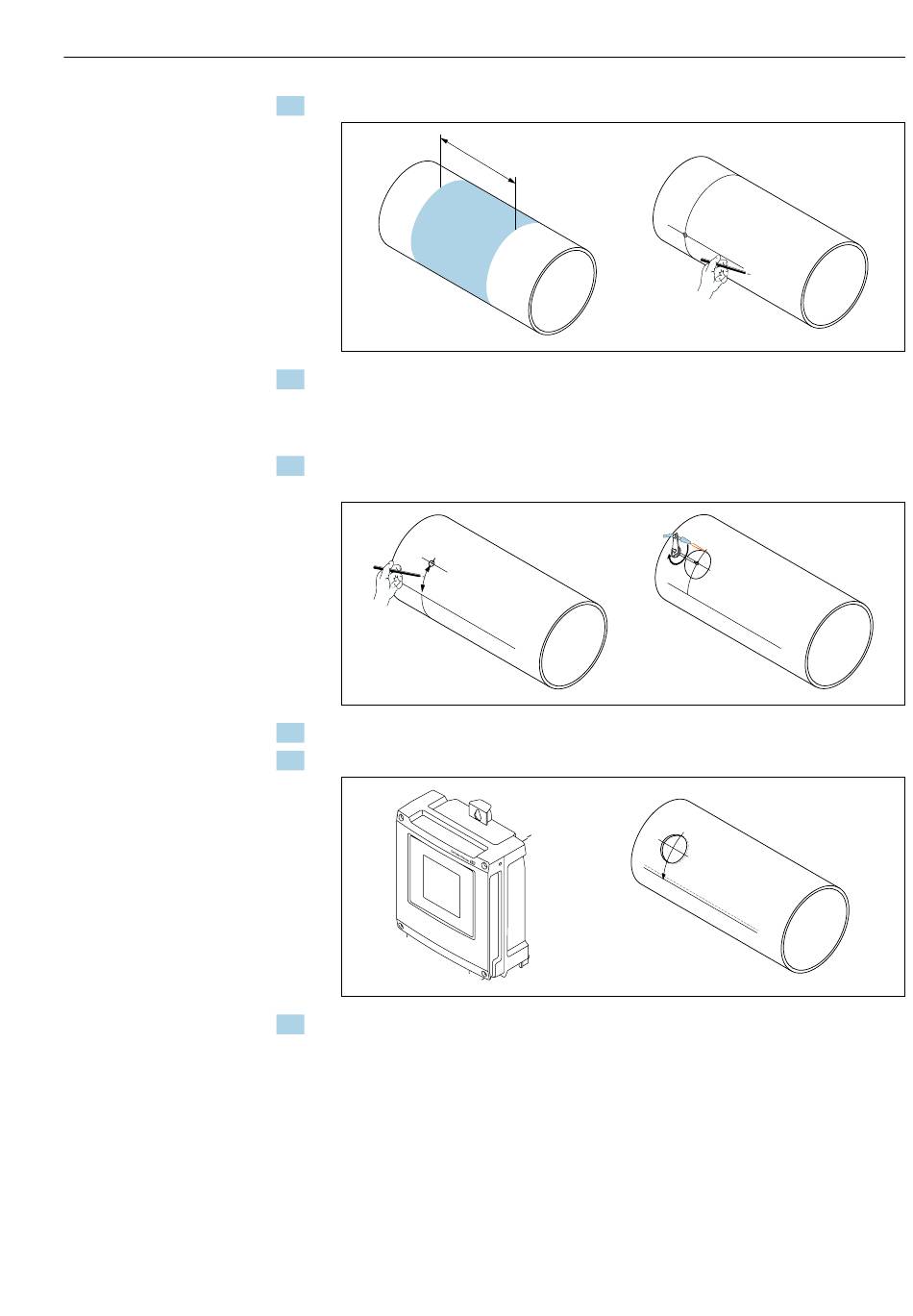

2. Mittellinie auf dem Messrohr am Montageort anzeichnen.

3. Bogenlänge (b) am Montageort der Sensorhalterung von der Mittellinie aus nach
einer Seite abtragen. Etwa 1/12 des Messrohrumfangs als Maß für die Bogenlänge
nehmen. Erstes Bohrloch einzeichnen (Bohrlochdurchmesser:
81 ... 82 mm (3,19 ... 3,23 in)). Mittellinie länger als das zu bohrende Loch zeichnen.
4. Erstes Bohrloch z. B. mit einem Plasmaschneider schneiden. Wandstärke des Mess-
rohrs messen, falls diese nicht bekannt ist.

b
5. Sensorabstand und Bogenlänge ermitteln →  25.
6. Mit der ermittelten Bogenlänge die Mittellinie korrigieren.

7. Korrigierte Mittellinie auf die gegenüberliegende Messrohrseite projizieren und diese
anzeichnen (halber Messrohrumfang).
e
Montage
A0044951
A0044957
A0044958
29
