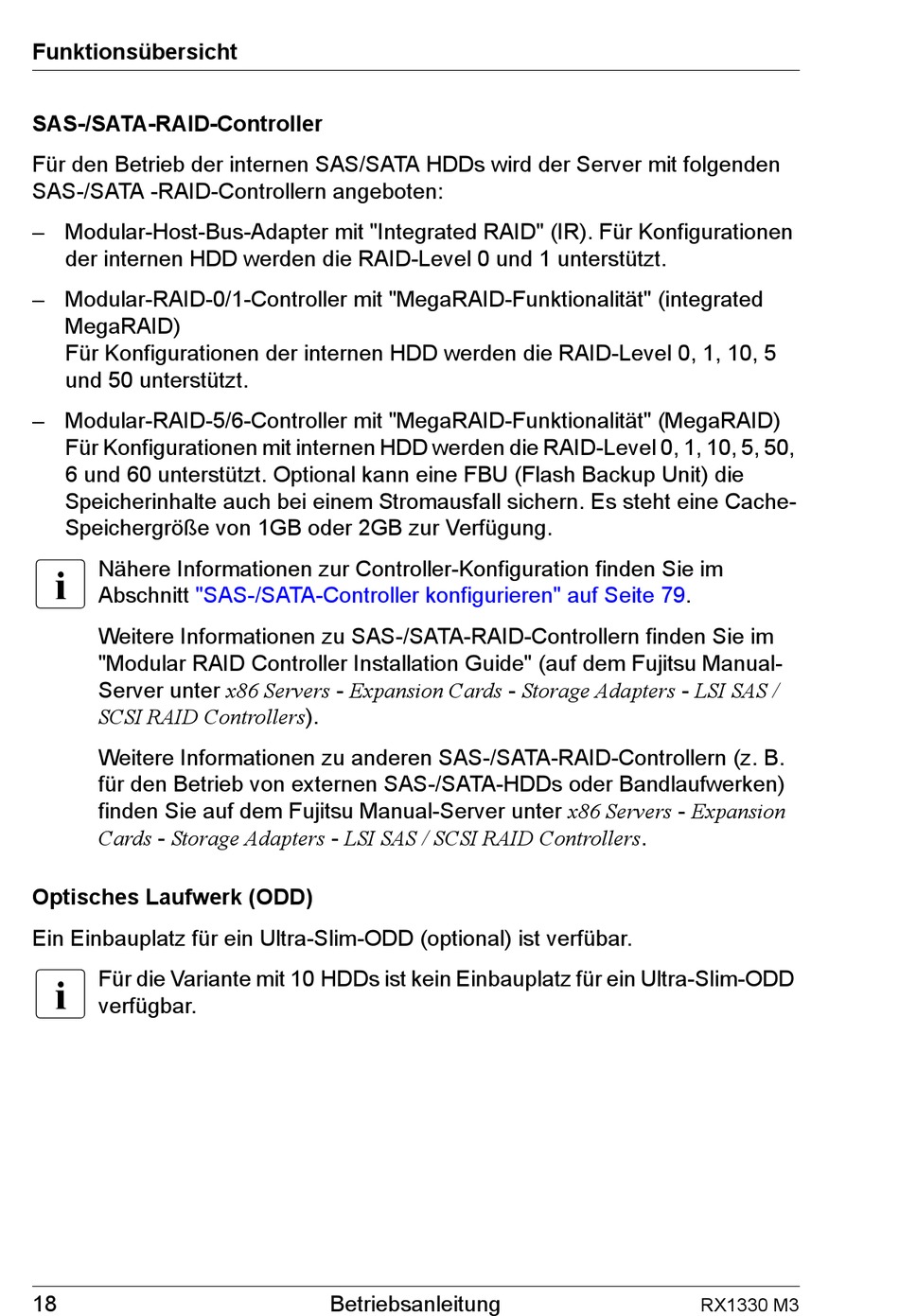

Fujitsu PRIMERGY RX1330 M3 Betriebsanleitung Seite 18

Funktionsübersicht
SAS-/SATA-RAID-Controller
Für den Betrieb der internen SAS/SATA HDDs wird der Server mit folgenden
SAS-/SATA -RAID-Controllern angeboten:
– Modular-Host-Bus-Adapter mit "Integrated RAID" (IR). Für Konfigurationen
der internen HDD werden die RAID-Level 0 und 1 unterstützt.
– Modular-RAID-0/1-Controller mit "MegaRAID-Funktionalität" (integrated
MegaRAID)
Für Konfigurationen der internen HDD werden die RAID-Level 0, 1, 10, 5
und 50 unterstützt.
– Modular-RAID-5/6-Controller mit "MegaRAID-Funktionalität" (MegaRAID)
Für Konfigurationen mit internen HDD werden die RAID-Level 0, 1, 10, 5, 50,
6 und 60 unterstützt. Optional kann eine FBU (Flash Backup Unit) die
Speicherinhalte auch bei einem Stromausfall sichern. Es steht eine Cache-
Speichergröße von 1GB oder 2GB zur Verfügung.
I
Nähere Informationen zur Controller-Konfiguration finden Sie im
Abschnitt "SAS-/SATA-Controller konfigurieren" auf Seite
Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im
"Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual-
Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI SAS /
SCSI RAID Controllers).
Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
für den Betrieb von externen SAS-/SATA-HDDs oder Bandlaufwerken)
finden Sie auf dem Fujitsu Manual-Server unter x86 Servers - Expansion
Cards - Storage Adapters - LSI SAS / SCSI RAID Controllers.
Optisches Laufwerk (ODD)
Ein Einbauplatz für ein Ultra-Slim-ODD (optional) ist verfübar.
I
Für die Variante mit 10 HDDs ist kein Einbauplatz für ein Ultra-Slim-ODD
verfügbar.
