10-HDD-Variante
Für die Variante mit 10 HDDs von PRIMERGY RX1330 M3 gibt es einen
zusätzlichen USB 2.0-Anschluss am Frontpanel am QRL anstelle des oben
erwähnten USB 3.0-Anschlusses..

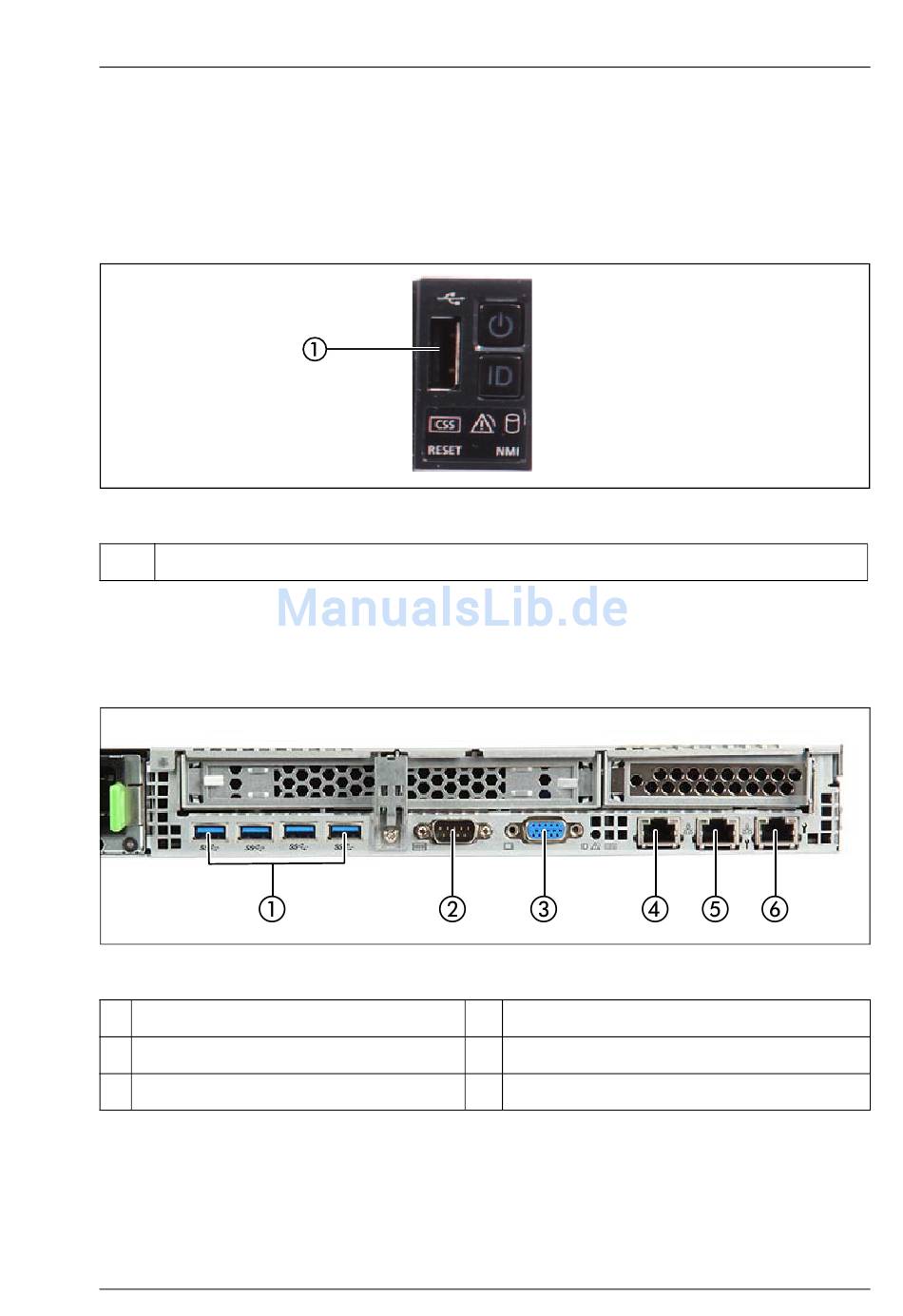

Bild 3: Frontpanel am QRL
1 1 x USB 2.0-Anschluss
Die Standardanschlüsse an der Rückseite sind durch Symbole und
Farbkodierung gekennzeichnet:
Bild 4: Anschlüsse auf der Rückseite
1 4 x USB 3.0-Anschlüsse
2 serieller Anschluss COM1 *
3 Bildschirmanschluss (blau)
RX1330 M3
4 Standard-LAN-Anschluss (LAN1)
5 Shared-LAN-Anschluss (LAN2)
6 Management-LAN-Anschluss
Betriebsanleitung
