Proline Prosonic Flow I 400
1) Sensoren der beiden Sensorsets nicht vertauschen, da dies die Messperformance beeinflussen kann.
Endress+Hauser
Messaufnehmer
Prosonic Flow I
DN 200...4000 (8...160")
Zubehör für die Montage
Für die Sensoren müssen die erforderlichen Einbauabstände ermittelt werden. Zur Ermittlung dieser
Werte werden Angaben über den Messstoff und die genauen Rohrdimensionen benötigt. Im Mess-
umformer sind die Werte für die Schallgeschwindigkeit folgender Messstoffe hinterlegt.
Messstoff
• Wasser
• Meerwasser
• Destilliertes Wasser

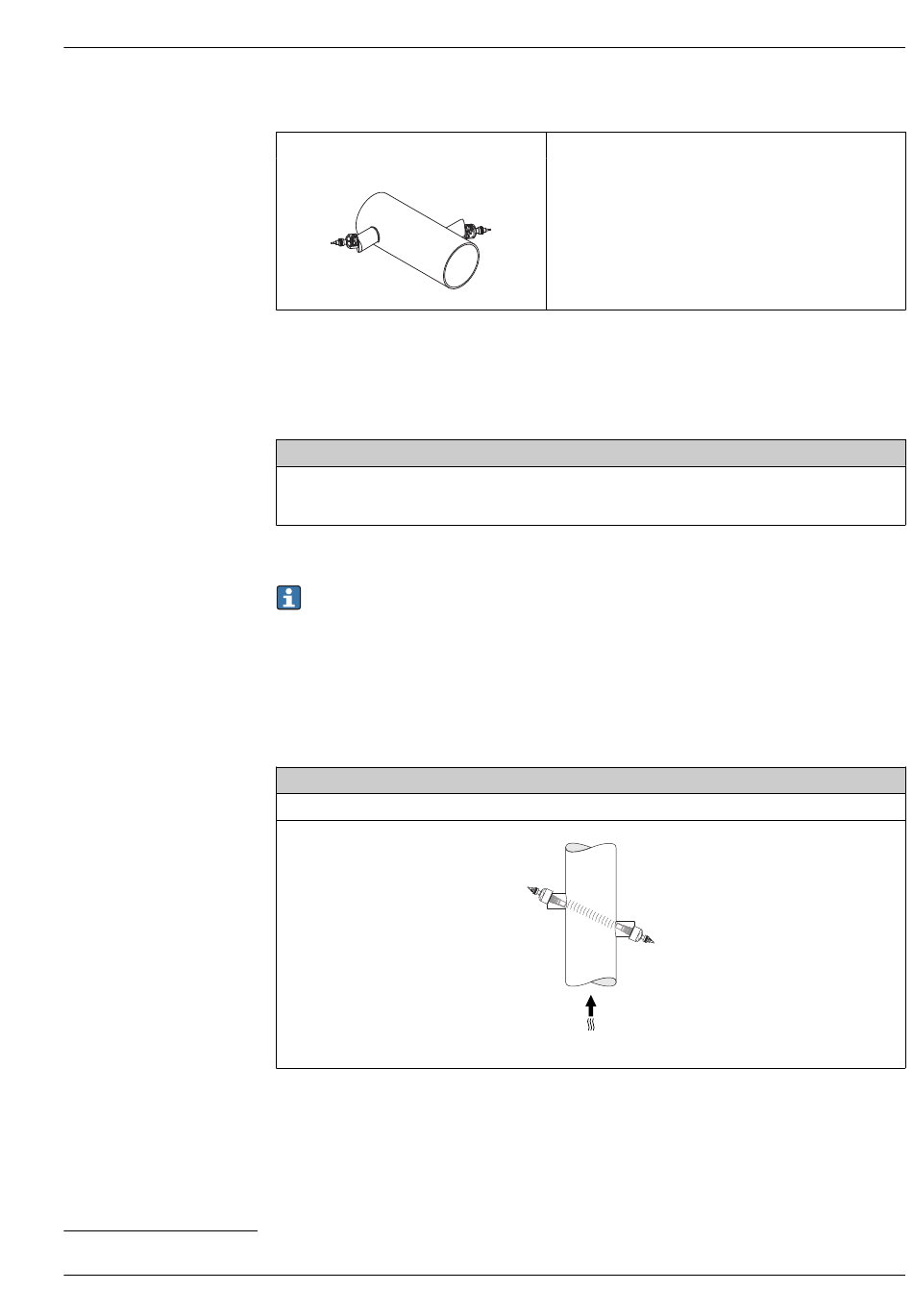

Anordnung und Auswahl Sensorset
Die horizontale Montage des Sensorsets immer um mindestens ±30° versetzt zur Messrohro-
berseite vornehmen, um Fehlmessungen durch Gaseinschlüsse oder Blasen an der Messrohro-
berseite zu vermeiden.
Die Sensoren können unterschiedlich angeordnet werden:
• Montage für eine Messung mit 1 Sensorset (1 Messpfad):
Die Sensoren befinden sich auf gegenüberliegenden Seiten der Messrohrleitung (180° versetzt)
• Montage für eine Messung mit 2 Sensorsets
Jeweils 1 Sensor des jeweiligen Sensorsets befindet sich auf der gegenüberliegenden Seite der
Messrohrleitung
• Messung von z.B.:
• reinen oder leicht verschmutzten Flüssigkeiten
• Wasser, z.B. Trinkwasser, Brauchwasser, Salzwasser, dei-
onisiertes Wasser sowie Kühl- und Heißwasser
• Nennweitenbereich: DN 200...4000 (8...160")
• Werkstoffe:
• Sensorhalterung:
Rostfreier Stahl 1.4308 (CF-8)
• Messaufnehmergehäuse:
Rostfreier Stahl 1.4301 (304)
A0009697
1)
(2 Messpfade):
Einpfad-Messung (1 Sensorset)
Vertikale Montage
A0044939
