Endress+Hauser Proline Prosonic Flow I 400 Technische Information Seite 21

Ultraschalllaufzeit-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Prosonic Flow I 400:

Werbung

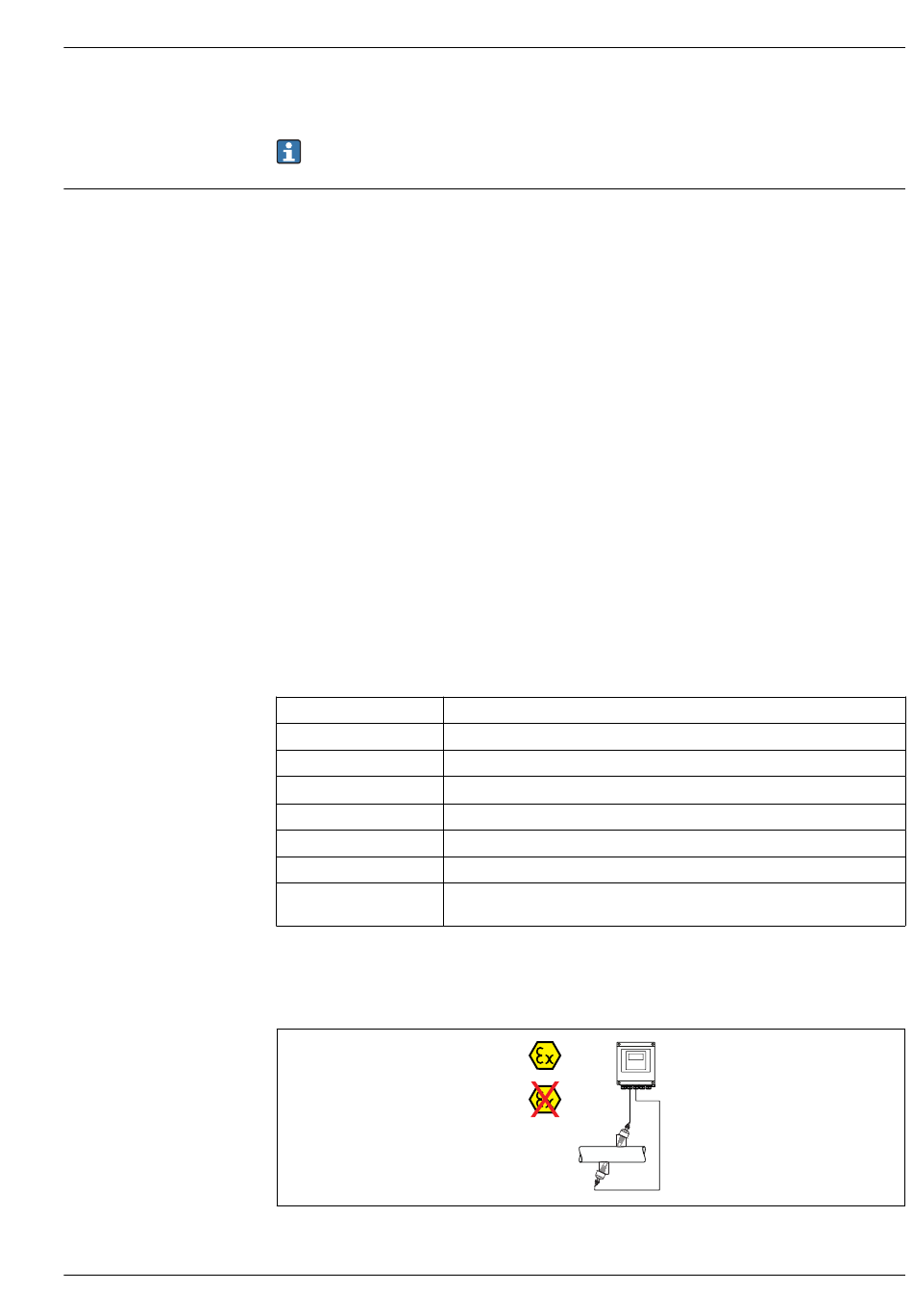

Proline Prosonic Flow I 400
Kabelspezifikation
Endress+Hauser
Kabelverschraubung
M20 × 1,5 mit Kabel  6 ... 12 mm (0,24 ... 0,47 in)
Bei Verwendung von Kabeleinführungen aus Metall: Erdplatte verwenden.
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Energieversorgungskabel (inkl. Leiter für die innere Erdungsklemme)
Normales Installationskabel ausreichend.
Signalkabel
Stromausgang 0/4...20 mA
Normales Installationskabel ausreichend.
Stromausgang 4...20 mA HART
Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Impuls- /Frequenz- /Schaltausgang
Normales Installationskabel ausreichend.
Statuseingang
Normales Installationskabel ausreichend.
Modbus RS485
Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über-
tragungsraten eingesetzt werden können. Empfohlen wird Kabeltyp A.
Kabeltyp
A
Wellenwiderstand
135 ... 165 Ω bei einer Messfrequenz von 3 ... 20 MHz
Kabelkapazität
< 30 pF/m
Aderquerschnitt
> 0,34 mm
Kabeltyp
Paarweise verdrillt
Schleifenwiderstand
≤ 110 Ω/km
Signaldämpfung
Max. 9 dB über die ganze Länge des Leitungsquerschnitts
Abschirmung
Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des
Kabelschirms: Erdungskonzept der Anlage beachten.
Verbindungskabel zwischen Messumformer und Messaufnehmer
Sensorkabel Messaufnehmer - Messumformer
2
(22 AWG)
2
3
1
4
A0045277
21
