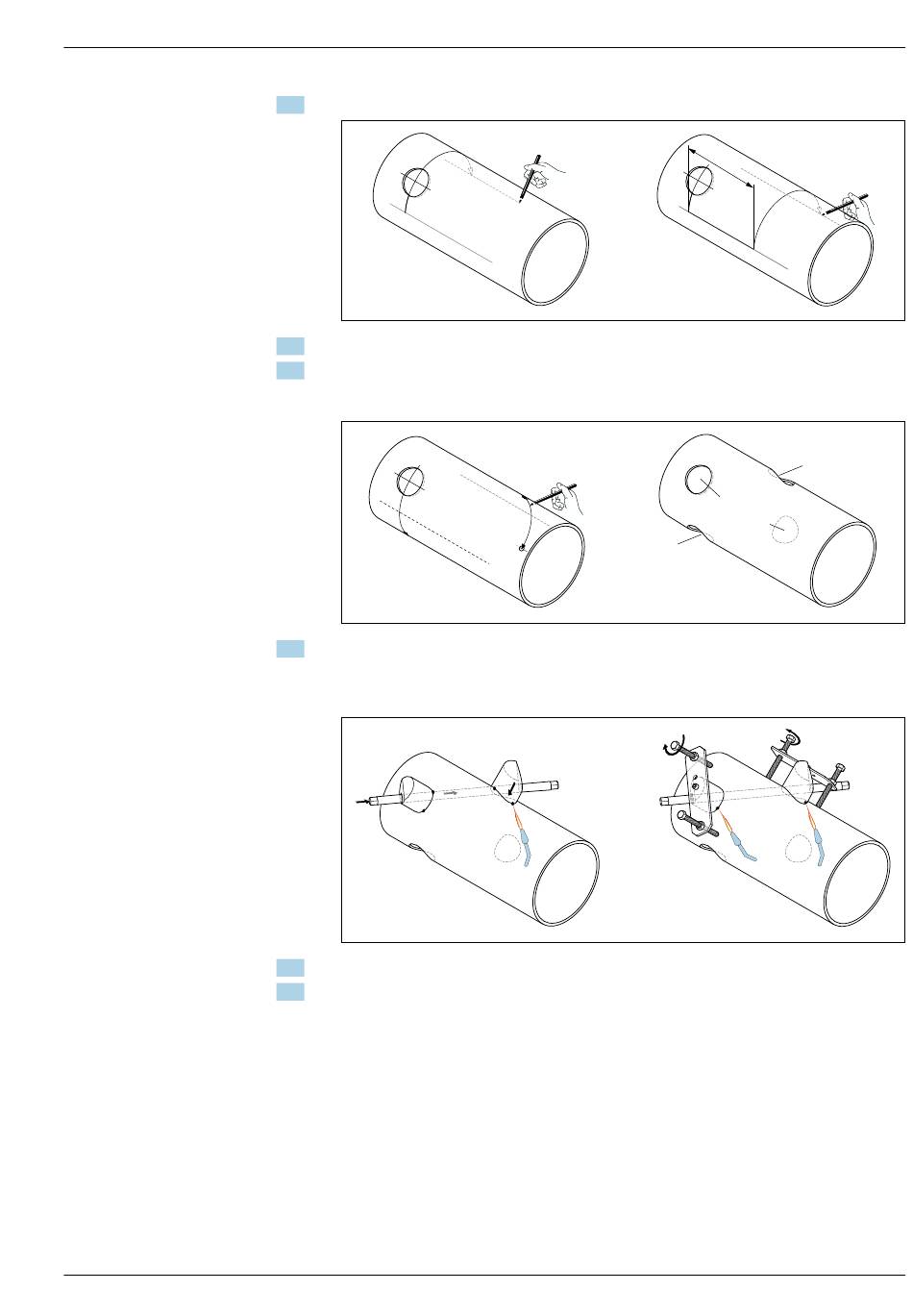

8. Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie projizieren.

9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher einzeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Sensorhalterungen vorbereiten (entgraten,
säubern). Bohrlöcher für die Sensorhalterungen gehören paarweise zusammen (CH 1 - CH 1
und CH 2 - CH 2).

11. Sensorhalterungen in die ersten beiden Bohrlöcher einsetzen und mit der Pfadstange (Aus-
richtwerkzeug) ausrichten. Mit dem Schweißgerät anpunkten und anschließend beide Sensor-
halterungen festschweißen. Zur Ausrichtung der Pfadstange beide Führungsbuchsen in die
Sensorhalterungen einschrauben.

12. Beide Sensorhalterungen einschweißen.
13. Noch einmal die Pfadlänge, Sensorabstände und Bogenlängen prüfen. Abweichungen können
später bei der Inbetriebnahme der Messstelle als Korrekturfaktoren eingegeben werden.
a
CH 1
CH 1
CH 2
CH 2
A0044959
A0044960
A0044961
