Proline Prosonic Flow I 400
Nennweite Fehlergrenzen Mess-
gerät
≥ DN 200 (8") ±0,5% v.M. ±
3 mm/s (0,12 in/s)
1) Abgleich/Justierung gegen eine Referenz mit Rückschreiben der Korrekturwerte in den Messumformer
Endress+Hauser
Messabweichung an der Messstelle
Die Messabweichung an der Messstelle setzt sich aus der Messabweichung des Messgeräts (0,5%
v.M.) und der Messabweichung aufgrund der vor Ort herrschenden Installationsbedingungen zusam-
men. Bei einer Durchflussgeschwindigkeit von > 0,3 m/s (1 ft/s) und einer Reynoldszahl > 10 000
sind folgende Fehlergrenzen typisch:
+ Installationsbedingte
Fehlergrenzen
(typisch)
+ ±1,5% v.M.
Messbericht
Das Messgerät kann auf Wunsch mit einem Werks-Messbericht ausgeliefert werden. Für den Nach-
weis der Leistungsfähigkeit des Messgeräts wird eine Messung unter Referenzbedingungen durchge-
führt. Die Messaufnehmer werden dabei auf ein entsprechendes Rohr mit der Nennweite DN 250
(10") oder 400 (16") montiert.
Mit dem Messbericht werden bei einer Durchflussgeschwindigkeit von > 0,3 m/s (1 ft/s) und einer
Reynoldszahl > 10 000 folgende Fehlergrenzen garantiert:
Nennweite
250 (10"); Einpfad
400 (16"); Zweipfad
Die Spezifikation gilt für Reynoldszahlen Re ≥ 10 000. Für Reynoldszahlen Re < 10 000 können
größere Messabweichungen auftreten.

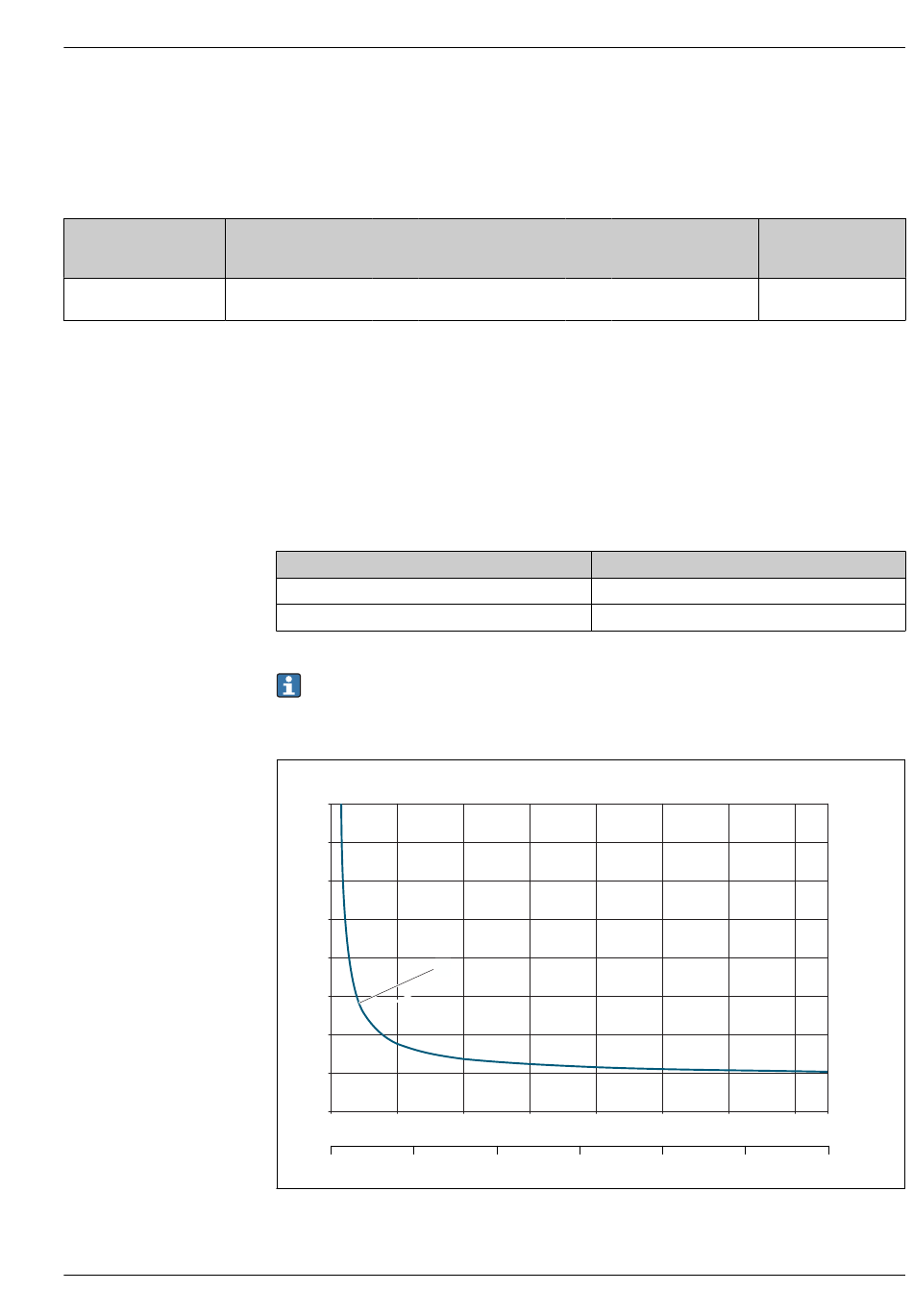

Beispiel maximale Messabweichung (Volumenfluss)
[%]
4.0
3.5
3.0
2.5
2.0
1
1.5
1.0
0.5
0.0
0 2
0 0.1
 10 Beispiel maximale Messabweichung (Volumenfluss) in % v.M.
1 Rohrdurchmesser ≥ 250 (10")
→ Fehlergrenzen an der
Messstelle (typisch)
→ ±2% v.M. ±
3 mm/s (0,12 in/s)
Fehlergrenzen Messgerät
±0,5% v.M. ± 3 mm/s (0,12 in/s)
±0,5% v.M. ± 3 mm/s (0,12 in/s)
4 6 8
0.2 0.3
Feldkalibrierung
±0,5% v.M. ±
3 mm/s (0,12 in/s)
10 12 14
0.4 0.5 0.6
1)
[m/s]
[ft/s]
A0045278
