Endress+Hauser Proline Prosonic Flow I 400 Technische Information Seite 28

28

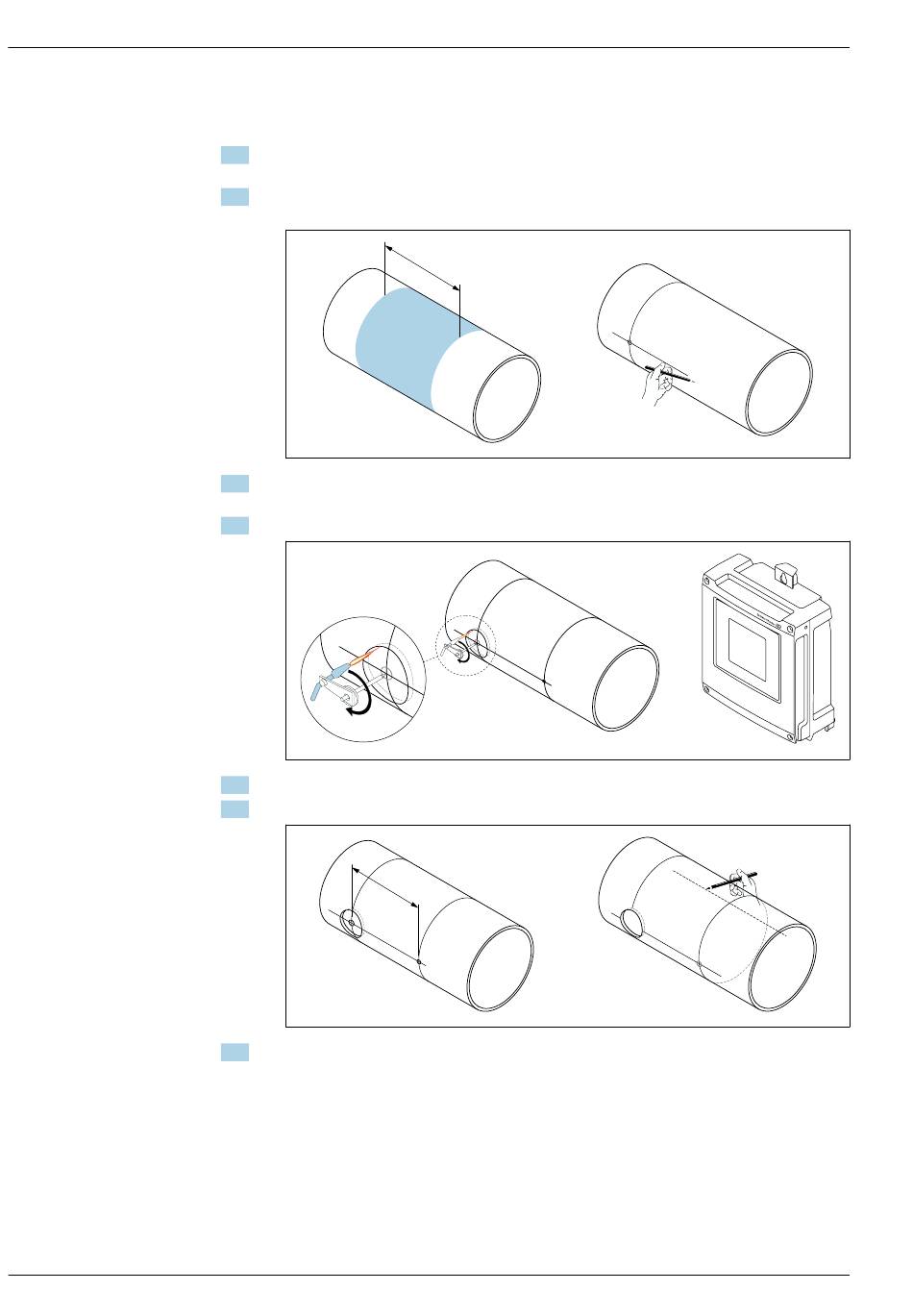

Sensorhalterung für Einpfadausführung
Vorgehensweise:
1. Montagebereich (e) auf dem Messrohrabschnitt festlegen (Platzbedarf an Messstelle ca. 1x
Messrohrdurchmesser).
2. Mittellinie auf dem Messrohr am Montageort und erstes Bohrloch anzeichnen (Bohrloch-
durchmesser: 65 mm (2,56 in)). Mittellinie länger als das zu bohrende Loch zeichnen.

3. Erstes Bohrloch z. B. mit einem Plasmaschneider schneiden. Wandstärke des Messrohrs mes-
sen, falls diese nicht bekannt ist.
4. Sensorabstand ermitteln →  26.

5. Sensorabstand (a) ausgehend von der Mittellinie des ersten Bohrlochs einzeichnen.
6. Mittellinie auf die Rückseite des Messrohrs projizieren und anzeichnen.

a
7. Bohrloch auf der rückseitigen Mittellinie einzeichnen.
e
Proline Prosonic Flow I 400
A0044951
A0044952
A0044953
