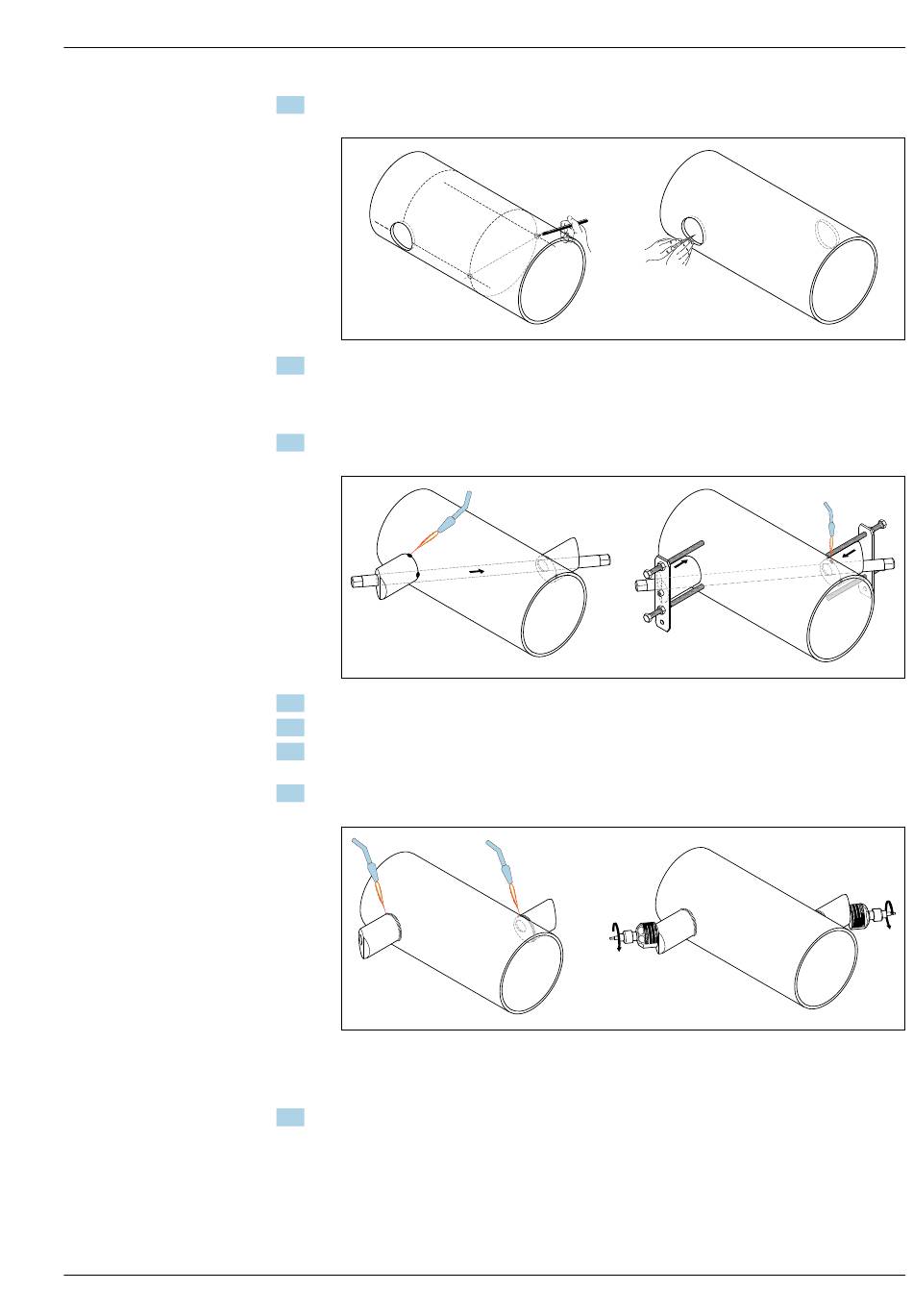

8. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der Sensorhalterungen vor-
bereiten (entgraten, säubern).

9. Sensorhalterungen in beide Bohrlöcher einsetzen. Zur Einstellung der Einschweißtiefe können
beide Sensorhalterungen mit dem Spezialwerkzeug zur Regulierung der Einstecktiefe fixiert
und dann mit Hilfe der Pfadstange ausgerichtet werden. Die Sensorhalterung muss bündig zur
Messrohrinnenseite sein.
10. Beide Sensorhalterungen anpunkten. Zur Ausrichtung der Pfadstange beide Führungsbuchsen
in die Sensorhalterungen einschrauben.

11. Beide Sensorhalterungen einschweißen.
12. Noch einmal die Bohrlochabstände prüfen und die Pfadlänge ermitteln →  26.
13. Sensoren manuell in die Sensorhalterungen einschrauben. Bei Nutzung eines Werkzeugs mit
max. 30 Nm festziehen.
14. Sensorkabelstecker in die dafür vorgesehenen Öffnungen führen und die Stecker manuell bis
zum Anschlag festschrauben.

Sensorhalterung für Zweipfadausführung
Vorgehensweise:
1. Montagebereich (e) auf dem Messrohrabschnitt festlegen (Platzbedarf an Messstelle ca. 1x
Messrohrdurchmesser).
A0044954
A0044955
A0044956
