Proline Prosonic Flow I 400
Endress+Hauser

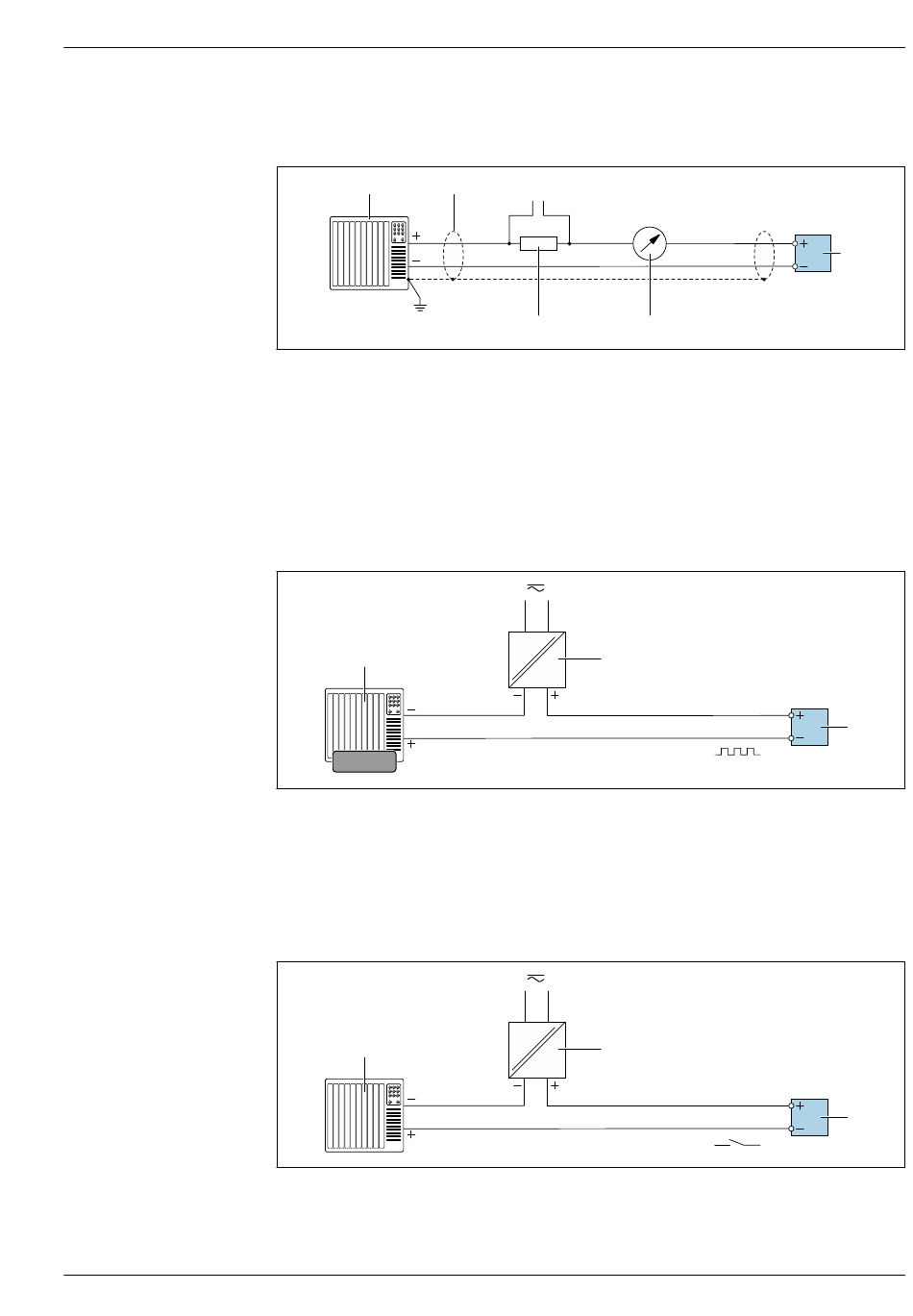

Anschlussbeispiele
Stromausgang 4 ... 20 mA HART
1
 4 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
3 Anschluss für HART-Bediengeräte →  47
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  12
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  12
6 Messumformer
Impuls-/Frequenzausgang
1
12345
 5 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down
Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  12
Schaltausgang
1
 6 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  12
2 3
4
2
2
4...20 mA
5
6
A0029055
3
A0028761
3
A0028760
