Endress+Hauser Proline Prosonic Flow I 400 Technische Information Seite 25

Proline Prosonic Flow I 400
Einbaulage
Ein- und Auslaufstrecken
Endress+Hauser
2
A

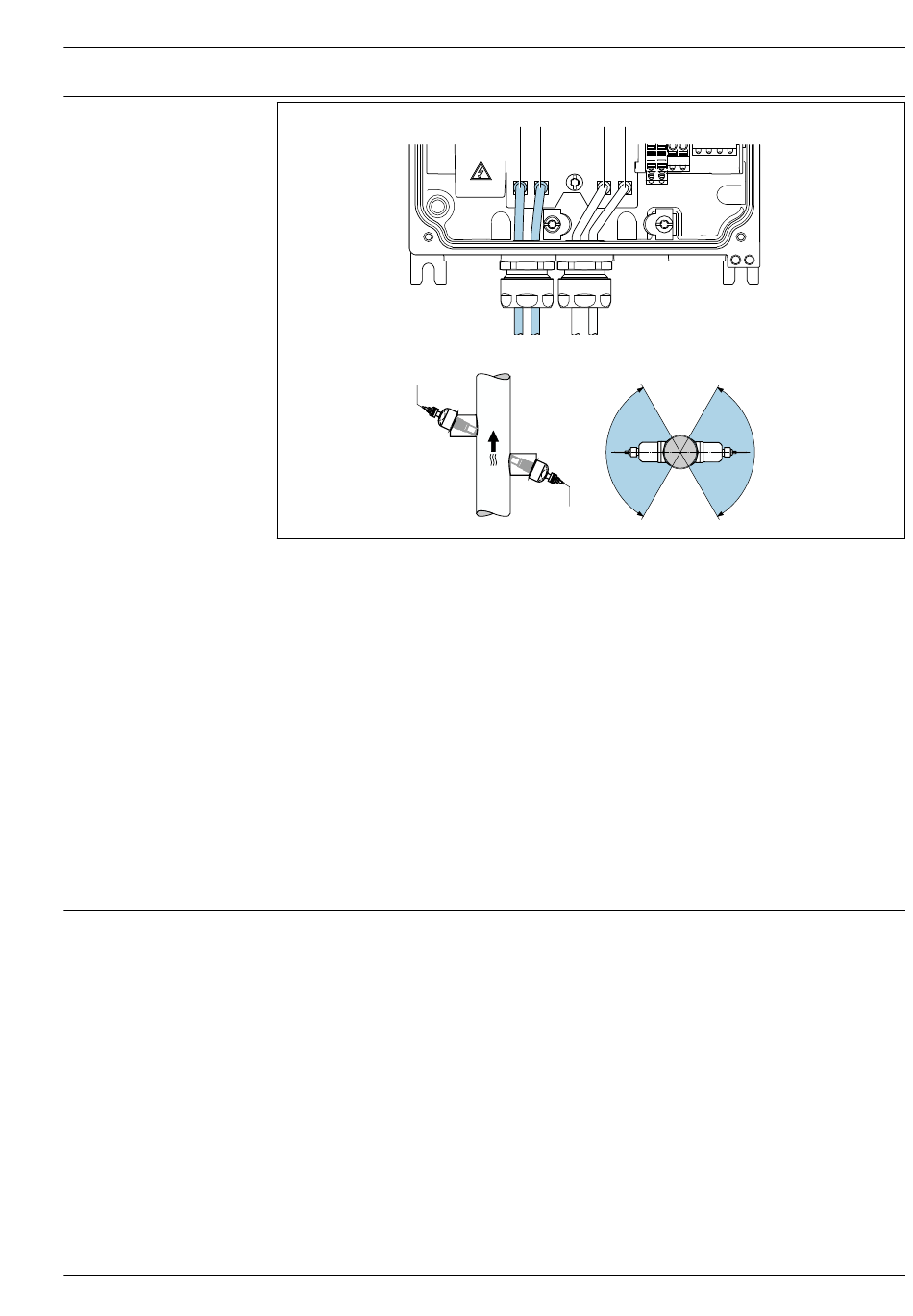

 11 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromaufwärts (upstream)
4 Kanal 2 stromabwärts (downstream)
A Empfohlene Einbaulage mit Fließrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Fließrichtung nach oben (Ansicht A). Bei dieser Einbaulage sinken mit-
gerissene Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus dem Messaufneh-
merbereich nach oben. Außerdem kann die Rohrleitung vollständig entleert und vor Ablagerungen
geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und Luftan-
sammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung weniger
beeinflussen.
Die Messaufnehmer sind nach Möglichkeit vor Armaturen wie z. B. Ventilen, T-Stücken, Bögen,
Pumpen zu montieren. Besteht diese Möglichkeit nicht, wird unter Beachtung der aufgeführten
minimalen Ein- und Auslaufstrecken bei optimaler Sensorkonfiguration die spezifizierte Messgenau-
igkeit des Messgeräts erreicht. Bei mehreren Strömungshindernissen ist die längste angegebene Ein-
laufstrecke einzuhalten.
1 2 3 4
B
C
1
B
C
A0045281
25
