Endress+Hauser Proline Prosonic Flow I 400 Technische Information Seite 20

Potenzialausgleich
Klemmen
Kabeleinführungen
2)
20
Modbus RS485
1 2
A
B

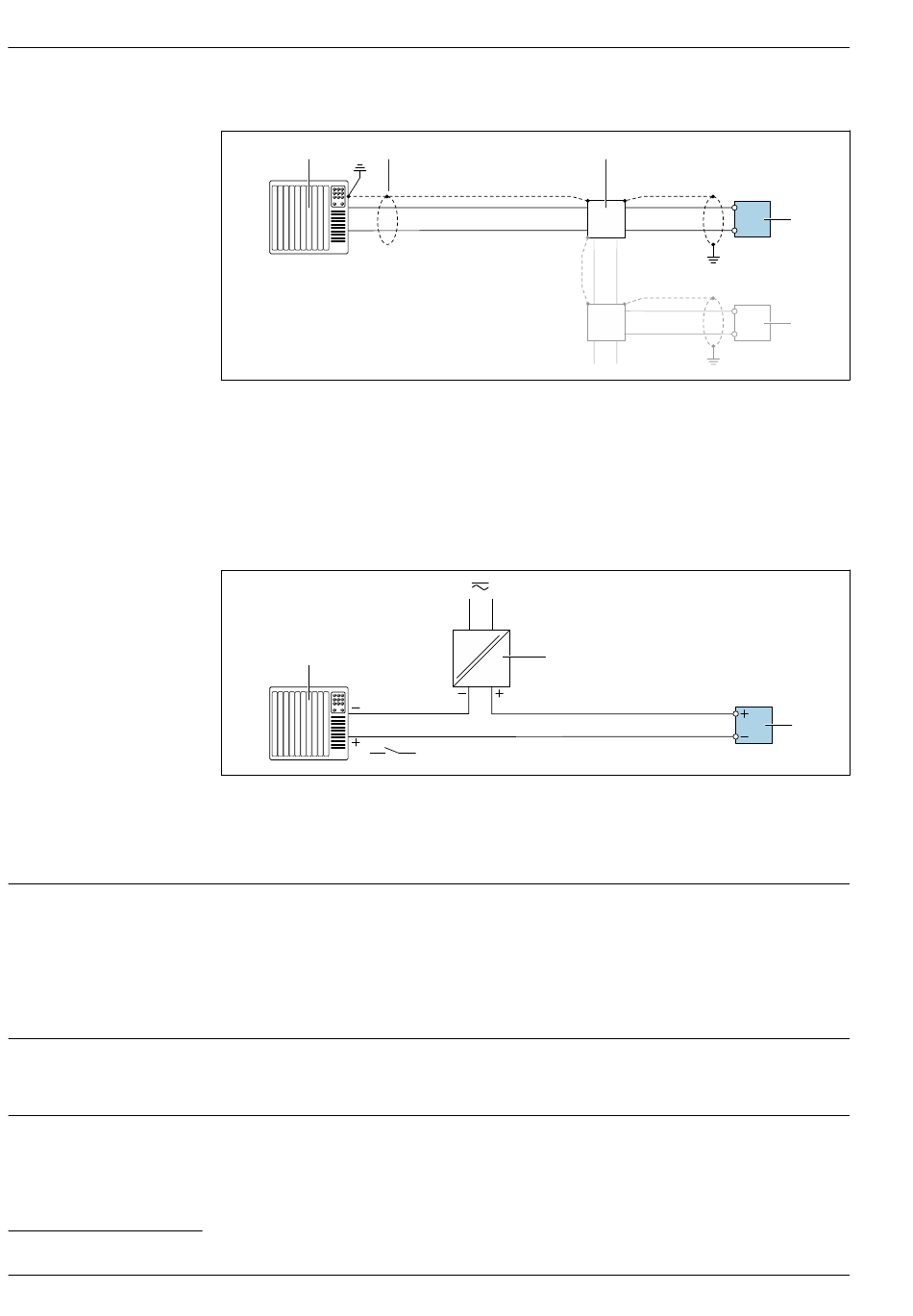

 7 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
3 Verteilerbox
4 Messumformer
Statuseingang
1
 8 Anschlussbeispiel für Statuseingang
1 Automatisierungssystem mit Statusausgang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer
Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt von
6 mm 2 (10 AWG) und einem Kabelschuh verwenden
Messumformer
Versorgungsspannungskabel: Steckbare Federkraftklemmen für Aderquerschnitte
0,5 ... 2,5 mm 2 (20 ... 14 AWG)
Gewinde Kabeleinführung
• M20 x 1,5
• Über Adapter:
• NPT ½"
• G ½"
Proline Prosonic Flow I 400
3
2
2)
A
4
B
A
4
B
A0028765
3
A0028764
Endress+Hauser
