3 Descrizione del prodotto

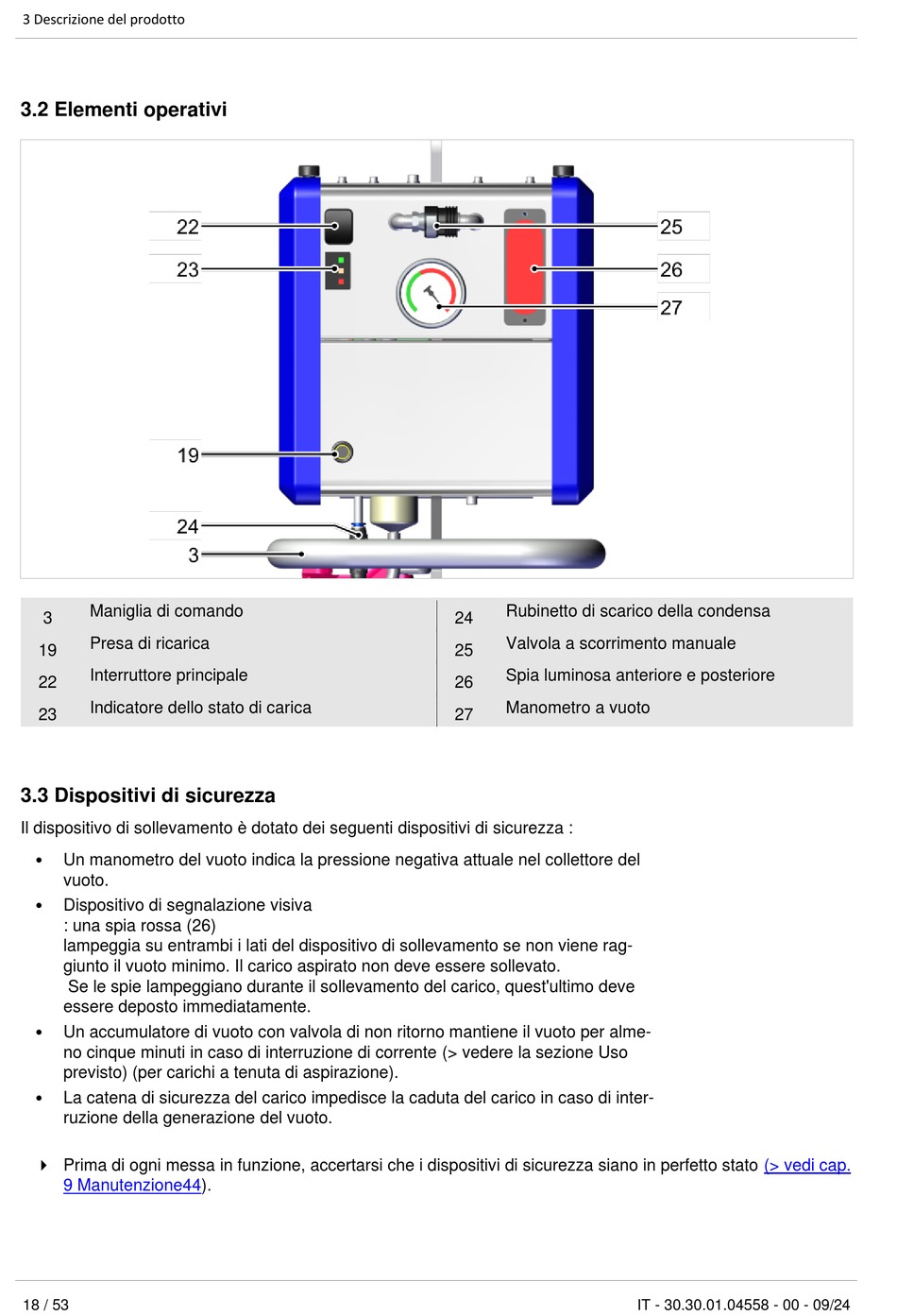

3.2 Elementi operativi
Maniglia di comando
3
Presa di ricarica
19
Interruttore principale
22
Indicatore dello stato di carica
23
3.3 Dispositivi di sicurezza
Il dispositivo di sollevamento è dotato dei seguenti dispositivi di sicurezza :
•
Un manometro del vuoto indica la pressione negativa attuale nel collettore del
vuoto.
•
Dispositivo di segnalazione visiva
: una spia rossa (26)
lampeggia su entrambi i lati del dispositivo di sollevamento se non viene rag-
giunto il vuoto minimo. Il carico aspirato non deve essere sollevato.
Se le spie lampeggiano durante il sollevamento del carico, quest'ultimo deve
essere deposto immediatamente.
•
Un accumulatore di vuoto con valvola di non ritorno mantiene il vuoto per alme-
no cinque minuti in caso di interruzione di corrente (> vedere la sezione Uso
previsto) (per carichi a tenuta di aspirazione).
•
La catena di sicurezza del carico impedisce la caduta del carico in caso di inter-
ruzione della generazione del vuoto.
 Prima di ogni messa in funzione, accertarsi che i dispositivi di sicurezza siano in perfetto stato
9 Manutenzione44).
18 / 53
Rubinetto di scarico della condensa
24
Valvola a scorrimento manuale
25
Spia luminosa anteriore e posteriore
26
Manometro a vuoto
27
(> vedi cap.
