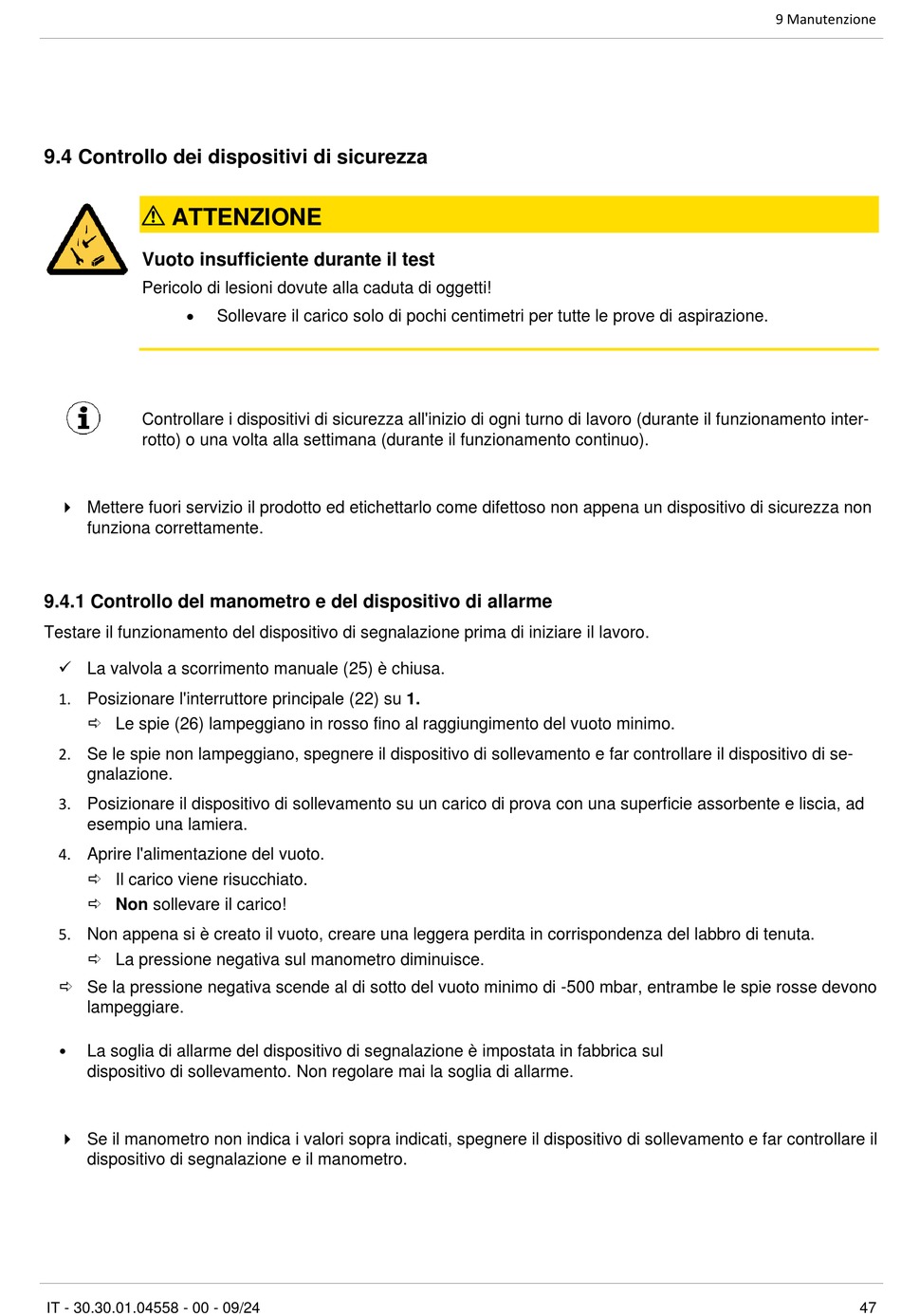

9.4 Controllo dei dispositivi di sicurezza
ATTENZIONE
Vuoto insufficiente durante il test
Pericolo di lesioni dovute alla caduta di oggetti!
•
Controllare i dispositivi di sicurezza all'inizio di ogni turno di lavoro (durante il funzionamento inter-
rotto) o una volta alla settimana (durante il funzionamento continuo).
 Mettere fuori servizio il prodotto ed etichettarlo come difettoso non appena un dispositivo di sicurezza non
funziona correttamente.
9.4.1 Controllo del manometro e del dispositivo di allarme
Testare il funzionamento del dispositivo di segnalazione prima di iniziare il lavoro.
✓ La valvola a scorrimento manuale (25) è chiusa.
1. Posizionare l'interruttore principale (22) su 1.
 Le spie (26) lampeggiano in rosso fino al raggiungimento del vuoto minimo.
2. Se le spie non lampeggiano, spegnere il dispositivo di sollevamento e far controllare il dispositivo di se-
gnalazione.
3. Posizionare il dispositivo di sollevamento su un carico di prova con una superficie assorbente e liscia, ad
esempio una lamiera.
4. Aprire l'alimentazione del vuoto.
 Il carico viene risucchiato.
 Non sollevare il carico!
5. Non appena si è creato il vuoto, creare una leggera perdita in corrispondenza del labbro di tenuta.
 La pressione negativa sul manometro diminuisce.
 Se la pressione negativa scende al di sotto del vuoto minimo di -500 mbar, entrambe le spie rosse devono
lampeggiare.
• La soglia di allarme del dispositivo di segnalazione è impostata in fabbrica sul
dispositivo di sollevamento. Non regolare mai la soglia di allarme.
 Se il manometro non indica i valori sopra indicati, spegnere il dispositivo di sollevamento e far controllare il
dispositivo di segnalazione e il manometro.
IT - 30.30.01.04558 - 00 - 09/24
Sollevare il carico solo di pochi centimetri per tutte le prove di aspirazione.
