ACTYON SPORTS
0
1
2
Radmutternschlussel
3
4
5
Wagenheber-Verbindungsstange
6
7
Wagenheber
8
9
Wagenheberplatzierung
10
und -entfernung
11
12
13
14
Beim Einpassen des Wagenhebers den Haken des
Montagegestells hinter den Rücksitzen in die Montagelöcher
15
über dem Wagenheber einschieben und dann den
Wagenhebergriff mit einem Spannschlüssel im Uhrzeigersinn
16
drehen, um den Wagenheber zu sichern. Ein Entfernen des
Wagenhebers erfolgt in umgekehrter Installationsreihenfolge.
12-6
IN NOTFALLSITUATIONEN
Q100-12-In Case of Emergency-ge.p65
Page 6

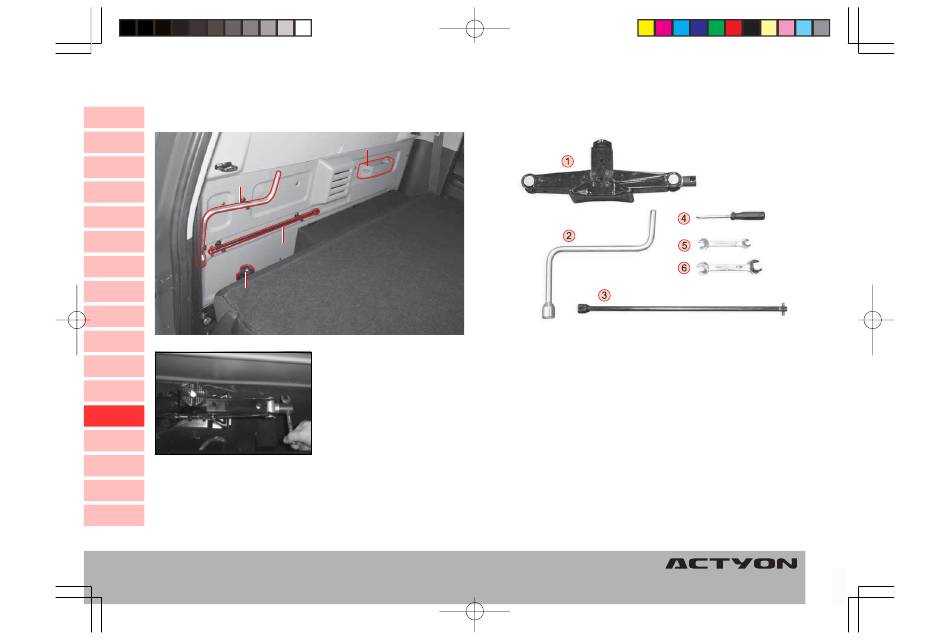

Bordwerkzeuglöcher
Ein Umklappen der Rücksitze
Bordwerkzeuge
bietet Zugriff auf Halterungen
1. Wagenheber (Pantograph)
für Bordwerkzeuge.
2. Radmutternschlüssel
3. Wagenheber-Verbindungsstange
4. Schraubendreher (+ und -)
5. Schraubenschlüssel (klein)
6. Schraubenschlüssel (Groß)
