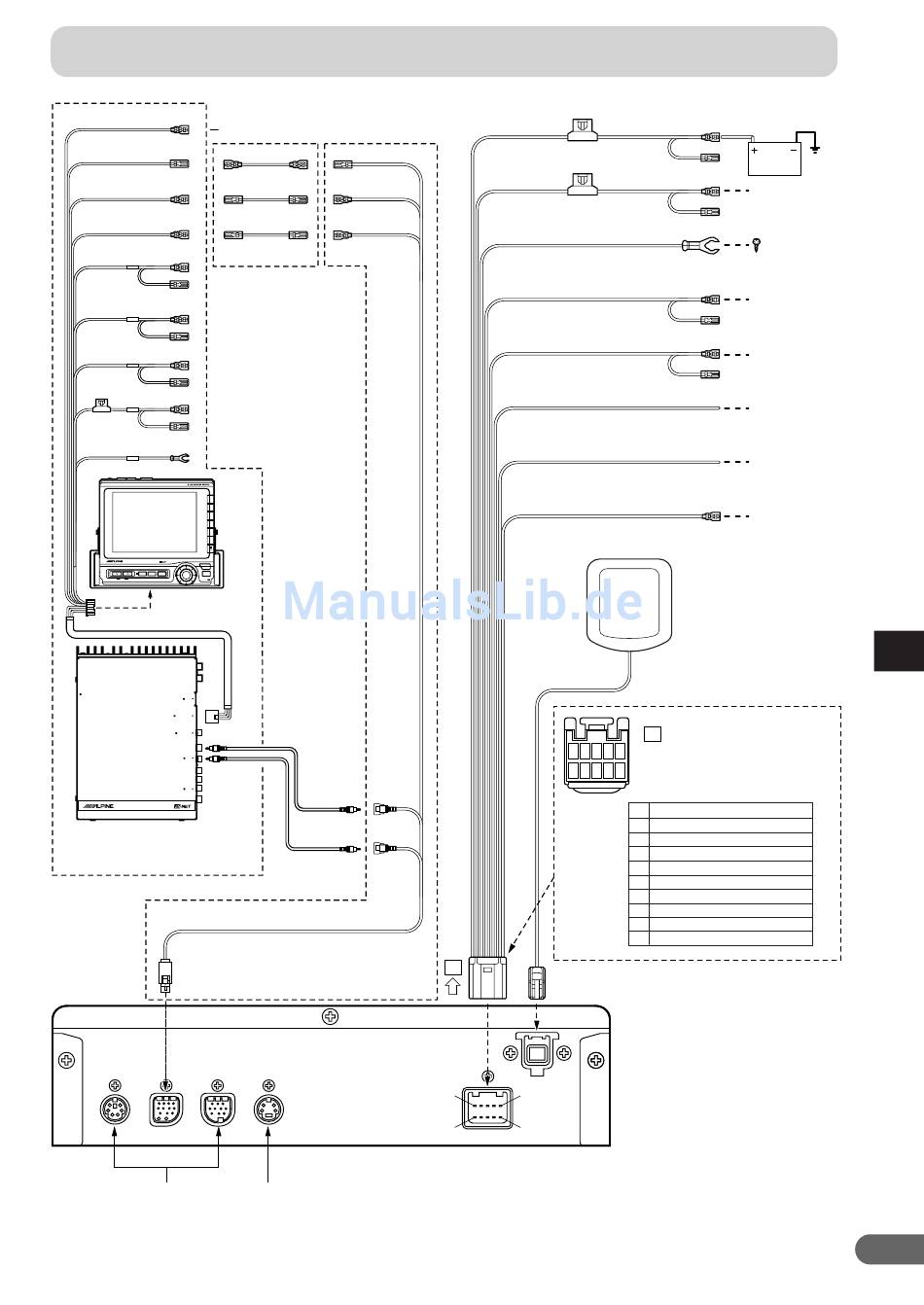

3-3. NVE-N077PS-Anschlußdiagramm mit CVA-1000R
Blau
(Modulatorsteuerung)
Nicht angeschlossen
Weiß/Braun
(Weiß/Braun)
(Fernbedienungsausgang)
Weiß/Grün (Steuerungseingang
für Verkehrsleitsystem)
(Weiß/Grün)
Gelb/Rot
(Anzeigesteuerungseingang) (Gelb/Rot)
Gelb/Blau Verlängerungskabel
(Parkbremseneingang) (mitgeliefert)
Weiß/Blau
(Dimmer)
Rot
(Zündung)
Gelb
(Batterie)
Schwarz
(Masse)
TFT COLOR LCD
SYSTEM CONTROL
MONITOR / RECEIVER 35Wx4 CVA-1000R
VOLUME
V.SEL SET UP SOURCE FUNC
MUTE R D S EON
POWER SUPPLY
Ai-NET
DISPLAY OUTPUT
VIDEO OUTPUT
AUX1
AUX1
SYSTEM CONTROL
MONITOR / RECEIVER CVA-1000R
Gesondert erhältliches
Cinchkabel KCE-030N an
13poligen DIN-Adapter
MIC/SW TO DISP. EX-1
Anschlüsse zur
Systemerweiterung
(Weiß/Braun)
(Weiß/Grün)
(Gelb/Rot)
(Gelb)
(Gelb)
(Weiß)
(Weiß)
EX-2
an RDS-TMC-Receiver (OPTIONAL)
HINWEIS:
Zum Anschließen eines RDS-TMC-
Receivers von Alpine wenden Sie sich
bitte an Ihren Alpine-Händler.
Batterieleitung (Gelb)
(5A)
Acc (Zündung) (Rot)
(5A)
Masse (Schwarz)
Dimmereingang (Beleuchtung) (+) (Weiß/Blau)
Parkbremse (Gelb/Blau)
Rückwärtsgang (+) (Orange/Weiß)
Geschwindigkeitssensor (Grün/Weiß)*
An VSS anschließen (digital oder analog 0 V - 3 V)
Stummschalten (Pink/Himmelblau)
GPS-Antenne (mitgeliefert)
1 2 3 4 5
6 7 8 9 10
A
POWER
GPS ANT.
5 1
10 6
BATTERIE
an die
Stromversorgungs-
leitung für
Zubehörgeräte
Mit Schraube an
Metallteil der
Karosserie
anschließen.
an die Beleuch-
tungssignalleitung
an die Park-
bremsensignalleitung
an
Rückfahrscheinwerfer
(+12-V-Signal)
an die
Geschwindigkeits-
impulsleitung des
Fahrzeugs
Zum Anschließen
an ein Gerät mit IN-
INT-Funktions-
ausgang (–) für
Tonstummschaltung
Stiftbelegung des
A
Stromanschlusses
1
Masse (Schwarz)
2
Acc (Zündung) (Rot)
3
Stummschalten (Pink/Himmelblau)
4
Öffnen
5
Öffnen
6
Batterie (Gelb)
7
Dimmereingang (Beleuchtung) (Weiß/Blau)
8
Geschwindigkeitssensor (Grün/Weiß)
9
Parkbremse (Gelb/Blau)
10
Rückwärtsgang (Orange/Weiß)
* Wenn die Geschwindigkeits-
impulsleitung nicht korrekt
angeschlossen wird, können
wichtige Sicherheits-
funktionen des Fahrzeugs
versagen (z. B. Bremsen
oder Airbags). Dies kann zu
Unfällen oder Todesfällen
führen. Es empfiehlt sich
daher dringend, die Installa-
tion von einem geschulten,
autorisierten Alpine-Händler
durchführen zu lassen.
