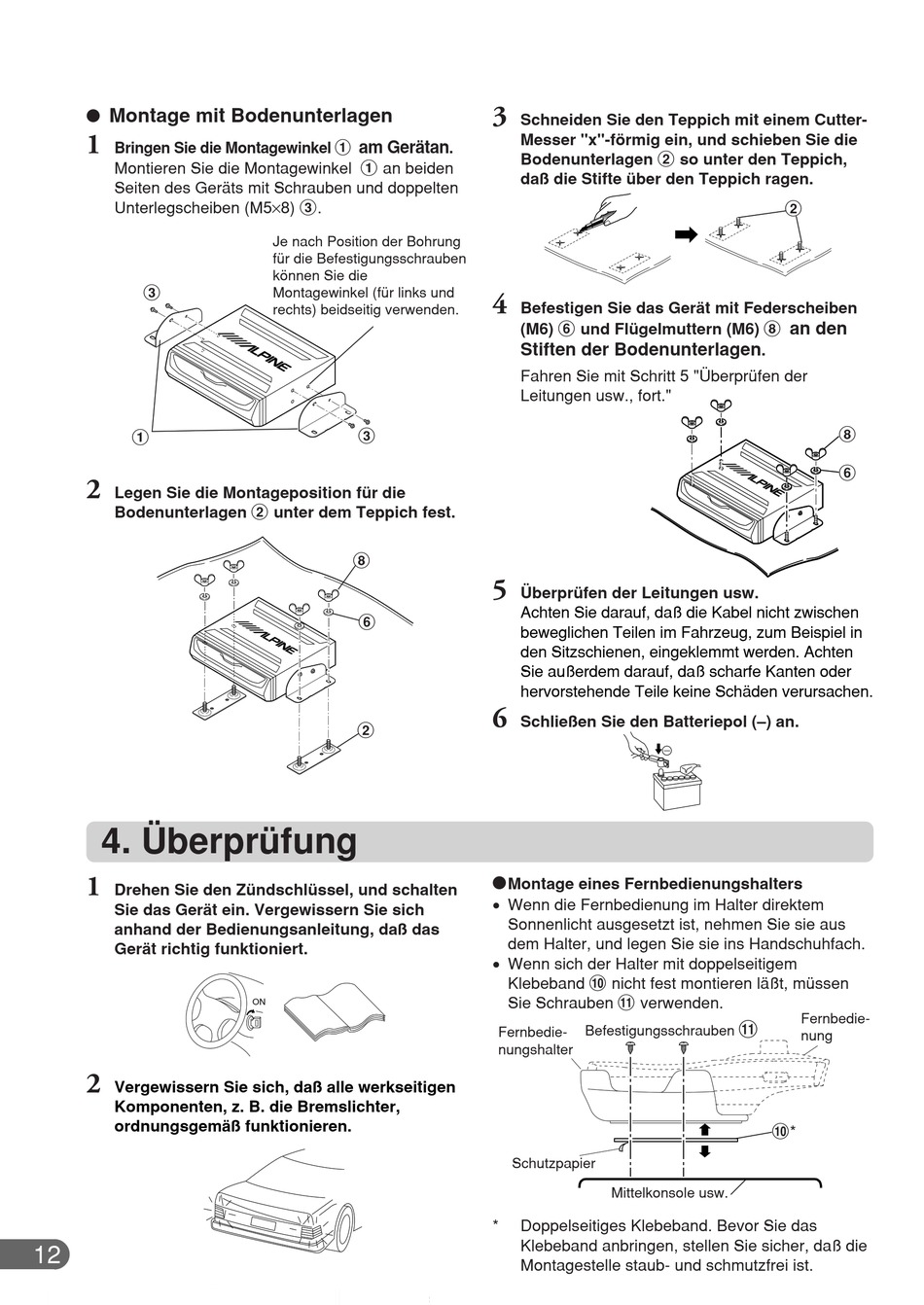

a Montage mit Bodenunterlagen
1
Bringen Sie die Montagewinkel 1
Montieren Sie die Montagewinkel 1 an beiden
Seiten des Geräts mit Schrauben und doppelten
Unterlegscheiben (M5×8) 3.
3
1
2
Legen Sie die Montageposition für die
Bodenunterlagen 2 unter dem Teppich fest.
4. Überprüfung
1
Drehen Sie den Zündschlüssel, und schalten
Sie das Gerät ein. Vergewissern Sie sich
anhand der Bedienungsanleitung, daß das
Gerät richtig funktioniert.
2
Vergewissern Sie sich, daß alle werkseitigen
Komponenten, z. B. die Bremslichter,
ordnungsgemäß funktionieren.
12
am Gerätan
Je nach Position der Bohrung
für die Befestigungsschrauben
können Sie die
Montagewinkel (für links und
rechts) beidseitig verwenden.
3
8
6
2
ON
3
Schneiden Sie den Teppich mit einem Cutter-
Messer "x"-förmig ein, und schieben Sie die
.
Bodenunterlagen 2 so unter den Teppich,
daß die Stifte über den Teppich ragen.
4
Befestigen Sie das Gerät mit Federscheiben
(M6) 6 und Flügelmuttern (M6) 8
Stiften der Bodenunterlagen
Fahren Sie mit Schritt 5 "Überprüfen der
Leitungen usw., fort."
5
Überprüfen der Leitungen usw.
Achten Sie darauf, daß die Kabel nicht zwischen
beweglichen Teilen im Fahrzeug, zum Beispiel in
den Sitzschienen, eingeklemmt werden. Achten
Sie außerdem darauf, daß scharfe Kanten oder
hervorstehende Teile keine Schäden verursachen.
6
Schließen Sie den Batteriepol (–) an.
a
Montage eines Fernbedienungshalters
• Wenn die Fernbedienung im Halter direktem
Sonnenlicht ausgesetzt ist, nehmen Sie sie aus
dem Halter, und legen Sie sie ins Handschuhfach.
• Wenn sich der Halter mit doppelseitigem
Klebeband ! nicht fest montieren läßt, müssen
Sie Schrauben " verwenden.
Befestigungsschrauben
Fernbedie-
nungshalter
Schutzpapier
Mittelkonsole usw.
* Doppelseitiges Klebeband. Bevor Sie das
Klebeband anbringen, stellen Sie sicher, daß die
Montagestelle staub- und schmutzfrei ist.
2
an den
.
8
6
Fernbedie-
"
