Toro Z Master G3 Bedienungsanleitung Seite 9

1. Schlossschraube
(½" x 2½")
2. Obere Befestigungshalte-
rung
3. Bundmutter (½")
4
Befestigen der Abdeckung
und der Fangkörbe
Für diesen Arbeitsschritt erforderliche Teile:
1 Abdeckung
2 Grasfangkorb (122-cm- und 132-cm-Mähwerke)
3 Grasfangkorb (152-cm- und 183-cm-Mähwerke)
2 Stift und Splint
Verfahren
1. Legen Sie die Abdeckung auf den Rücken.
2. Schieben Sie die Haken auf die untere
Befestigungshalterung
3. Drehen Sie die Abdeckung nach oben auf
die untere Befestigungshalterung für das
Heckfangsystem
4. Fluchten Sie das Loch im Heckfangsystem mit
der oberen Befestigungshalterung aus
5. Setzen Sie den Stift ein und befestigen Sie ihn
an beiden Seiten mit dem Splint

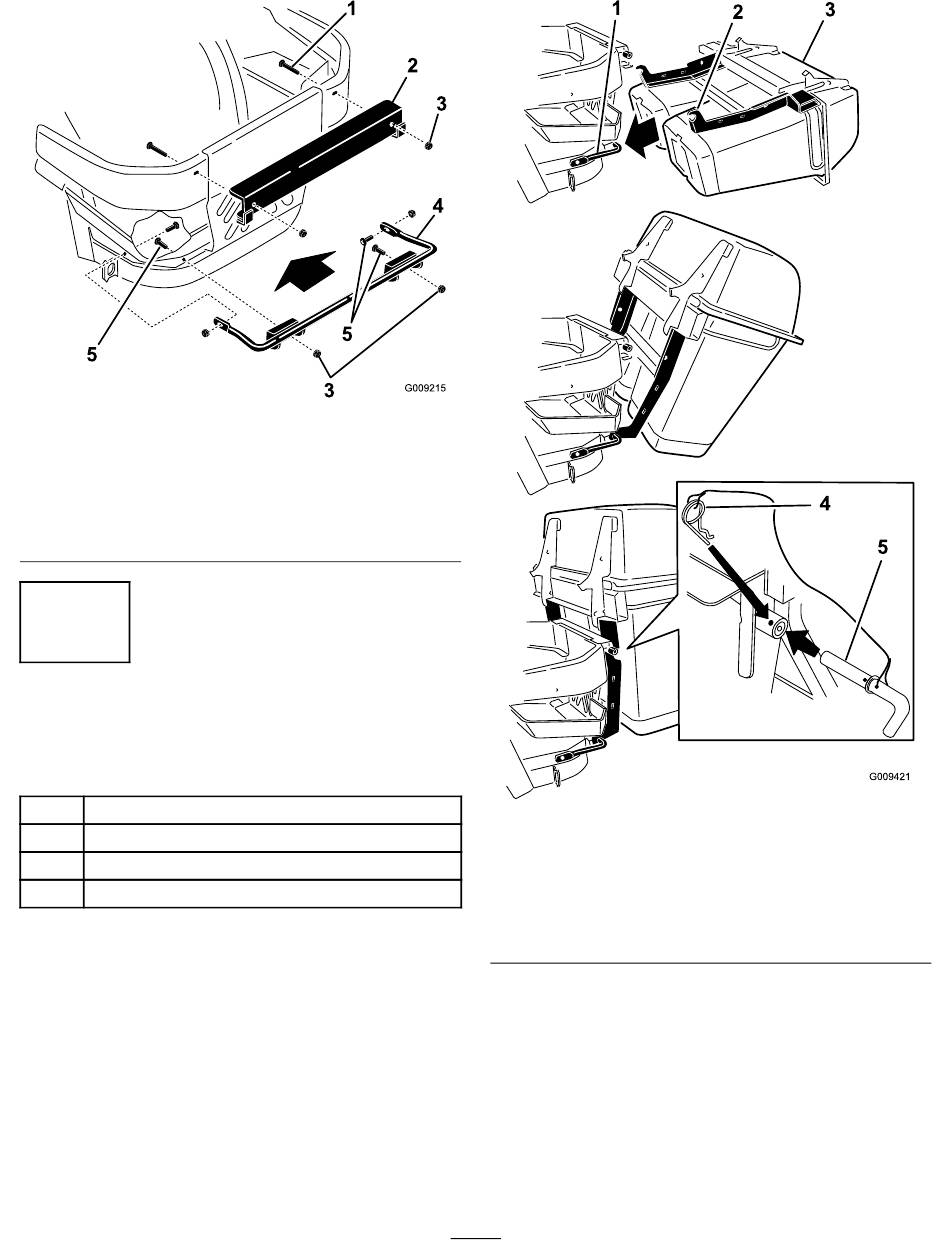

Bild 5
4. Untere Befestigungshalte-
rung
5. Schlossschraube
(⅜" x 1¼")
6. Bundmutter (⅜")
(Bild 6).
(Bild 6).
(Bild
(Bild 6).
g009215
1. Untere Befestigungshalte-
rung
2. Haken
3. Abdeckung
6).
9
Bild 6
4. An Verbindungsleine
befestigter Splint
5. An Verbindungsleine
befestigter Stift
g009421
