Toro Z Master G3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Toro Anleitungen
  4. Rasenmäher
  5. Z Master G3
  6. Bedienungsanleitung
Toro Z Master G3 Bedienungsanleitung

Toro Z Master G3 Bedienungsanleitung

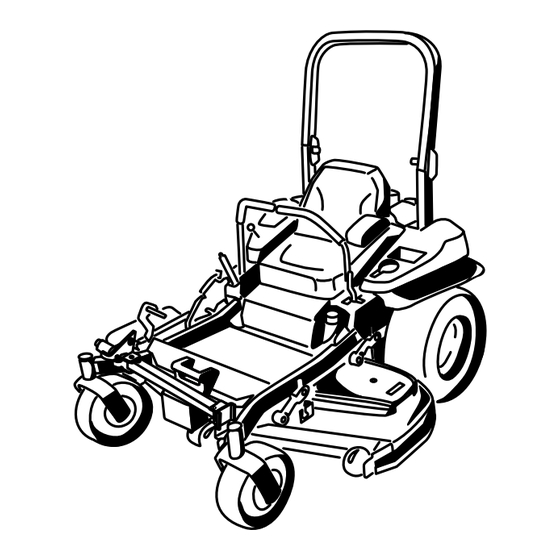

Aufsitzrasenmäher mit turbo force seitauswurfmähwerk (122 cm)
Vorschau ausblenden Andere Handbücher für Z Master G3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Für die Registrierung oder den Download der Bedienungsanleitung oder des Ersatzteilkatalogs gehen Sie bitte
auf www.Toro.com.
Z Master
®
mit Turbo Force
cm)
Modellnr. 74902TE—Seriennr. 311000001 und höher
Form No. 3367-172 Rev B
G3-Aufsitzrasenmäher
®
Seitauswurfmähwerk (122
g015150
Originaldokuments (DE)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Z Master G3

Inhaltszusammenfassung für Toro Z Master G3

  • Seite 1 Form No. 3367-172 Rev B Z Master ® G3-Aufsitzrasenmäher mit Turbo Force ® Seitauswurfmähwerk (122 Modellnr. 74902TE—Seriennr. 311000001 und höher g015150 Für die Registrierung oder den Download der Bedienungsanleitung oder des Ersatzteilkatalogs gehen Sie bitte Originaldokuments (DE) auf www.Toro.com.

  • Seite 2: Inhaltsverzeichnis

    Ihre besondere Beachtung verdienen. Produkts direkt an Toro unter www.Toro.com. Wenden Sie sich an einen offiziellen Vertragshändler Inhalt oder den Kundendienst von Toro, wenn Sie eine Serviceleistung, Originalersatzteile von Toro oder Einführung ..............2 weitere Informationen benötigen. Haben Sie dafür Sicherheit ..............
  • Seite 3 Winkelanzeige ............8 Prüfen des Sicherheitsgurtes ....... 46 Sicherheits- und Bedienungsschilder ..... 9 Prüfen der Überrollschutz-Handräder ....46 Produktübersicht............14 Einstellen der Spurweite ........46 Bedienelemente..........14 Prüfen des Reifendrucks........47 Technische Daten..........15 Prüfen der Radnabenschlitzmutter...... 47 Betrieb ............... 16 Einstellen des Laufraddrehlagers ......

  • Seite 4: Sicherheit

    Sicherheit ◊ Unzureichendes Bremsen. ◊ Nicht geeigneter Maschinentyp für die Diese Maschine erfüllt bzw. übertrifft die europäischen Aufgabe. Normen, die zum Herstellungszeitpunkt gültig waren. ◊ Mangelhafte Beachtung des Bodenzustands, Es kann jedoch zu Verletzungen kommen, wenn der insbesondere an Hanglagen. Bediener oder Besitzer die Maschine falsch bedient ◊...

  • Seite 5: Wartung Und Lagerung

    • Konzentrieren Sie sich, verlangsamen Sie die – Stellen Sie den Motor ab und ziehen Sie den Geschwindigkeit und passen Sie beim Wenden auf. Zündschlüssel ab. Schauen Sie nach hinten und zur Seite, bevor Sie die • Kuppeln Sie in den folgenden Situationen den Richtung ändern.

  • Seite 6: Einsatz An Hanglagen

    • Wechseln Sie nie plötzlich die Geschwindigkeit oder Im Anschluss finden Sie Angaben, die sich Richtung. speziell auf Toro Maschinen beziehen und weitere • Setzen Sie einen Handrasenmäher und/oder Sicherheitsinformationen, die nicht im CEN-Standard Rasentrimmer in der Nähe von Abhängen, Gräben, enthalten sind, und mit denen Sie sich vertraut machen steilen Böschungen oder Gewässer ein.

  • Seite 7: Schalldruck

    Schalldruck Dieses Gerät erzeugt einen Schalldruckpegel, der am Ohr des Benutzers 92 dBA beträgt (inkl. eines Unsicherheitswerts (K) von 1 dBA. Der Schalldruckpegel wurde gemäß den Vorgaben in EN 836 gemessen. Schallleistung Dieses Gerät erzeugt einen Schalldruckpegel von 105 dBA beträgt (inkl. eines Unsicherheitswerts (K) von 1 dBA.

  • Seite 8: Winkelanzeige

    Winkelanzeige G011841 Bild 3 Diese Seite kann für den persönlichen Gebrauch kopiert werden. 1. Das maximale Gefälle, an dem die Maschine sicher eingesetzt werden kann, beträgt 15 Grad. Ermitteln Sie mit der Gefälletabelle das Gefälle der Hänge vor dem Einsatz. Setzen Sie diese Maschine nicht auf Hängen ein, die ein Gefälle von mehr als 15 Grad aufweisen.

  • Seite 9: Sicherheits- Und Bedienungsschilder

    Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Schilder aus oder ersetzen Sie sie. 58-6520 1. Fett 99-8939 1. Lesen Sie die 3. Ziehen Sie vor dem Bedienungsanleitung.
  • Seite 10 Batteriesymbole Die Batterie weist einige oder alle der folgenden Symbole 1. Explosionsgefahr 2. Vermeiden Sie Feuer, offenes Licht und rauchen Sie nicht. 3. Verätzungsgefahr/Verbrennungsgefahr durch Chemikalien 4. Tragen Sie eine Schutzbrille. 5. Lesen Sie die Bedienungsanleitung. 6. Halten Sie Unbeteiligte in einem sicheren Abstand zur Batterie.
  • Seite 11 114–4467 1. Feststellbremse: 2. Feststellbremse: Eingekuppelt Ausgekuppelt 110-2068 1. Lesen Sie die Bedienungsanleitung. 112-9028 1. Warnung: Halten Sie sich von beweglichen Teilen fern und lassen Sie alle Sicherheitsvorrichtungen montiert. 114–4470 3. Verriegelt 1. Lesen Sie die Bedienungsanleitung. 2. Schnitthöhe 4. Entriegelt 114–4465 1.
  • Seite 12 115-7445 1. Einfetten von Riemenscheiben und Spindeln 2. Wartungsintervall: 50 Stunden 117-0876 1. Zapfwellenantrieb (ZWA) 4. Stufenlos verstellbare Einstellung 2. Choke 5. Langsam 3. Schnell 117-3811 1. Lesen Sie die 2. Hydrauliköl Bedienungsanleitung. 117-0346 1. Gefahr durch austretenden Kraftstoff: Lesen Sie die Bedienungsanleitung;...
  • Seite 13 117-3848 1. Gefahr durch fliegende Teile: Achten Sie darauf, dass Unbeteiligte den Sicherheitsabstand zum Gerät einhalten. 117-3888 2. Gefahr durch vom Rasenmäher herausgeschleuderte Gegenstände: Setzen Sie die Maschine nicht ohne 1. Rutschgefahr und Gefahr des Umkippens: Setzen Sie die Ablenkblech oder Heckfangsystem ein. Maschine nicht in der Nähe von Abhängen, Hängen mit 3.

  • Seite 14: Produktübersicht

    Betriebsstundenzähler Produktübersicht Der Betriebsstundenzähler zeichnet die Stunden auf, die der Motor gelaufen ist. Er ist bei laufendem Motor eingeschaltet. Richten Sie Ihre regelmäßigen Wartungsmaßnahmen nach dieser Angabe (Bild 6). Benzinuhr Die Benzinuhr ist Teil des Betriebsstundenzählers und die Balken leuchten auf, wenn die Zündung eingeschaltet wird (Bild 6).

  • Seite 15: Technische Daten

    Rasenmähers den Kraftstoffhahn (unter dem Sitz). Anbaugeräte/Zubehör Ein Sortiment an Originalanbaugeräten und -zubehör von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an Ihren Offizieller Toro Vertragshändler oder den Vertragshändler oder besuchen Sie www.Toro.com für eine Liste des zugelassenen...

  • Seite 16: Betrieb

    Betrieb GEFAHR Unter gewissen Bedingungen kann beim Hinweis: Bestimmen Sie die linke und rechte Seite Auftanken statische Elektrizität freigesetzt werden der Maschine anhand der üblichen Einsatzposition. und zu einer Funkenbildung führen, welche die Benzindämpfe entzündet. Feuer und Explosionen durch Benzin können Verbrennungen und Betanken Sachschäden verursachen.

  • Seite 17: Prüfen Des Motorölstands

    • Der Motor wird gereinigt, während er läuft. • Dadurch wird ein Verharzen der Kraftstoffanlage verhindert, wodurch das Anlassen erleichtert wird. Wichtig: Verwenden Sie keine Zusätze, die Methanol oder Ethanol enthalten. G009189 Mischen Sie dem Benzin die richtige Stabilisatormenge bei. Hinweis: Ein Stabilisator ist am effektivsten, wenn er frischem Benzin beigemischt wird.

  • Seite 18: Verwenden Des Überrollschutzes

    Verwenden des Überrollschutzes WARNUNG: Lassen Sie den Überrollbügel aufgestellt und arretiert und legen Sie den Sicherheitsgurt an, um schwere oder tödliche Verletzungen aufgrund eines Überschlagens zu vermeiden. Stellen Sie sicher, dass der Sitz an der Maschine befestigt ist. WARNUNG: Es besteht kein Überrollschutz, wenn der Überrollbügel abgesenkt ist.
  • Seite 19 durch. Kenntnis dieser Angaben kann Ihnen und Unbeteiligten dabei helfen, Verletzungen zu vermeiden. GEFAHR Ein Einsatz auf nassem Gras oder auf steilen Hängen kann zu einem Rutschen und zu einem Verlust der Fahrzeugkontrolle führen. Räder, die über Kanten abrutschen, können zum Überschlagen des Fahrzeugs und zu schweren oder tödlichen Verletzungen oder Ertrinken führen.

  • Seite 20: Betätigen Der Feststellbremse

    Betätigen der Feststellbremse Einsetzen des Zapfwellenan- triebsschalter (ZWA) Ziehen Sie die Feststellbremse immer an, wenn Sie die Maschine zum Stehen bringen oder unbeaufsichtigt Mit dem Zapfwellenantriebsschalter (ZWA) kuppeln zurücklassen. Sie die Schnittmesser und angetriebene Anbaugeräte ein oder aus. Aktivieren der Feststellbremse Einkuppeln des Zapfwellenantriebs- WARNUNG: schalters (ZWA)

  • Seite 21: Einsetzen Des Chokes

    lassen Sie den Anlasser 15 Sekunden lang abkühlen, bevor Sie erneut versuchen, den Motor anzulassen. Das Nichtbefolgen dieser Vorschrift kann zum Durchbrennen des Anlassers führen. Hinweis: Unter Umständen müssen Sie beim G008946 ersten Anlassen eines Motors nach einem Abstellen Bild 15 infolge von Kraftstoffmangel mehrere Startversuche unternehmen.

  • Seite 22: Anlassen Und Abstellen Des Motors

    Anlassen und Abstellen des Vorschrift kann zum Durchbrennen des Anlassers führen. Motors Hinweis: Unter Umständen müssen Sie beim ersten Anlassen eines Motors nach einem Abstellen Anlassen des Motors infolge von Kraftstoffmangel mehrere Startversuche 1. Klappen Sie den Überrollschutz auf, bis er einrastet; unternehmen.

  • Seite 23: Funktion Der Sicherheitsschalter

    Funktion der Sicherheitsschalter Die Sicherheitsschalter verhindern das Anlassen des Motors, wenn folgende Bedingungen nicht erfüllt sind: • Die Feststellbremse ist aktiviert. • Der Zapfwellenantriebsschalter (ZWA) ist ausgekuppelt. • Die Fahrantriebshebel stehen in der Neutralsperrstellung. Die Sicherheitsschalter sind gleichfalls so ausgelegt, dass sie den Motor abstellen, wenn die Fahrantriebshebel bei aktivierter Feststellbremse aus der verriegelten Position bewegt werden, oder wenn Sie sich bei aktiviertem...

  • Seite 24: Verwenden Der Fahrantriebshebel

    Verwenden der Fahrantriebshebel Neutralstellung heraus). Versuchen Sie, den Motor anzulassen. Der Motor darf sich dann nicht drehen. Wiederholen Sie das Verfahren für den anderen Fahrantriebshebel. 3. Setzen Sie sich auf den Sitz, aktivieren die Feststellbremse, kuppeln den Zapfwellenantriebsschalter (ZWA) aus und schieben die Fahrantriebshebel in die arretierte Neutralstellung.

  • Seite 25: Anhalten Der Maschine

    Anhalten der Maschine Bewegen Sie zum Anhalten der Maschine die Fahrantriebshebel auf Neutral und dann beide in die gesperrte Stellung, kuppeln Sie den Zapfwellenantriebsschalter (ZWA) aus und schalten Sie die Zündung aus. Aktivieren Sie die Feststellbremse, wenn Sie die Maschine verlassen; siehe Aktivieren der Feststellbremse“...

  • Seite 26: Einstellen Des Schnitthöhenstifts

    Einstellen des Schnitthöhenstifts Sie können die Schnitthöhe in Schritten von 6 mm durch das Umstecken des Lastösenbolzens in verschiedene Löcher von 25 bis 140 mm einstellen. 1. Stellen Sie den Transportriegel auf die arretierte Stellung. 2. Treten Sie mit dem Fuß auf das Mähwerkhubpedal und heben Sie das Mähwerk in die Transportstellung an (auch die Schnitthöhe von 140 mm) (Bild 27).

  • Seite 27: Einstellen Des Richtungsablenkblechs Haltenocken

    Einstellen des Richtungsab- lenkblechs Haltenocken Diese Schritte gelten nur für Maschinen mit Richtungsablenkblechriegeln. An bestimmten Modellen finden Sie Muttern und Schrauben statt Richtungsablenkblechriegel, die jedoch alle gleich einstellbar sind. Die Auswurfrichtung des Mähwerks kann den unterschiedlichen Mähbedingungen angepasst werden. Stellen Sie die Haltenocken und das Ablenkblech so ein, um den besten Schnitt zu erhalten.

  • Seite 28: Einstellen Des Richtungsablenkblechs

    Stellung B Verwenden Sie diese Stellung mit dem Fangsystem. Immer mit der Bläseröffnung ausfluchten. G008961 Bild 31 1. Lösen Sie den Hebel 3. Einstellen des Ablenkblechs 2. Drehen Sie den 4. Sperrhebel Nockenriegel, um den Arretierungsdruck zu erhöhen oder zu verringern Bild 33 Einstellen des Richtungsab-...

  • Seite 29: Verwenden Der Ablassventile Des Antriebsrads

    Maschine optimal steuern können und komfortabel die arretierte Neutral-Stellung und aktivieren die sitzen. Feststellbremse. Ziehen Sie den Zündschlüssel ab. 2. Drehen Sie zum Schieben der Maschine das Bewegen Sie den Hebel zum Entriegeln des Sitzes zur Sicherheitsventil heraus. So kann Hydrauliköl an Seite (Bild 35).

  • Seite 30: Transportieren Der Maschinen

    3. Laden Sie die Maschine auf den Anhänger oder GEFAHR LKW. Wenn Ablenkblech, Auswurfkanalabdeckung 4. Stellen Sie den Motor ab, ziehen Sie den Schlüssel oder Fangsystem nicht angebracht sind, sind die ab, aktivieren Sie die Bremse und schließen den Bedienungsperson und umstehende Personen der Kraftstoffhahn.

  • Seite 31: Verwenden Von Z Stand

    unteren Seite des Gefälles befindet und die Rampe den Anhang hoch läuft. Auf diese Weise halten Sie den Rampenwinkel möglichst klein. Der Anhänger oder LKW sollte möglichst eben stehen. Wichtig: Versuchen Sie nicht, die komplette Maschine auf der Rampe zu wenden; Sie könnten die Kontrolle über die Maschine verlieren und an dieser Seite herunterfahren.

  • Seite 32: Herunterfahren Vom Z Stand

    WARNUNG: Die Feststellbremse verhindert auf dem Z Stand nicht unbedingt, dass sich die Maschine bewegt. Dies kann zu Verletzungen oder Sachschäden führen. Stellen Sie die Maschine nur dann auf den Z Stand ab, wenn die Räder mit Keilen oder Klötzen gegen Wegrollen befestigt sind. 8.
  • Seite 33 Zeiten unterschiedlich schnell wächst. Ersetzen Sie beschädigte oder abgenutzte Messer nur Wenn Sie daher dieselbe Schnitthöhe beibehalten durch TORO Originalersatzmesser. möchten, was empfehlenswert ist, sollten Sie zu Beginn des Frühlings häufiger mähen. Sie können jedoch nicht so häufig mähen, wenn die Wachstumsrate des Grases im Sommer abnimmt.

  • Seite 34: Wartung

    Alle 500 Betriebsstunden • Stellen Sie das Laufradschwenkarmlager ein. • Prüfen Sie die Einstellung der Feststellbremse. • Wechseln Sie die Hydraulikfilter und das -öl, wenn Sie als Öl Toro® HYPR-OIL™ 500 verwenden. • Prüfen Sie den Zustand der Batterie. Monatlich •...

  • Seite 35: Schmierung

    ACHTUNG Wenn Sie den Zündschlüssel im Zündschloss stecken lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen. Ziehen Sie vor irgendwelchen Wartungsarbeiten den Zündschlüssel ab. Schmierung Schmierung Bei extrem staubigen oder sandigen Einsatzbedingungen sollten Sie häufiger einschmieren. Schmierfettsorte: Nr.

  • Seite 36: Schmieren Der Laufradnaben

    1. Kuppeln Sie den Zapfwellenantriebsschalter Weitere Angaben finden Sie unter Einstellen des aus, schieben Sie die Fahrantriebshebel in die Laufradschwenkarmlagers“ im Abschnitt Wartung“. arretierte Neutral-Stellung und aktivieren Sie die 7. Drehen Sie die Sechskantschraube heraus. Führen Feststellbremse. Sie eine Schmierpresse in die Öffnung ein. 2.

  • Seite 37: Warten Des Motors

    Warten des Motors 5. Drücken Sie die Dichtungen heraus und prüfen Sie die Lager auf Abnutzung oder Beschädigung und tauschen Sie diese ggf. aus. WARNUNG: 6. Füllen Sie die Lager mit Allzweckfett. Ein Berührung mit heißen Oberflächen kann Verletzungen verursachen. 7.

  • Seite 38: Warten Des Motoröls

    Wichtig: Drücken Sie nie auf die weiche Innenseite des Filters. 4. Setzen Sie die Luftfilterabdeckung auf (Entlüfterdeckel nach unten) und drehen sie so, dass die Riegel in der Abdeckung einrasten (Bild 47). Warten des Motoröls Ölsorte:Waschaktives Öl der API-Klassifikation SF, SG, SH, SJ, oder SL.

  • Seite 39: Wechseln Des Motoröls

    Wechseln des Motoröls abgefallen ist, da der Motor beschädigt werden könnte. Wartungsintervall: Nach acht Betriebsstunden 1. Kuppeln Sie den Zapfwellenantrieb aus, Alle 100 Betriebsstunden (häufiger schieben Sie die Fahrantriebshebel in die in schmutzigen oder staubigen arretierte Neutral-Stellung und aktivieren Sie die Bedingungen) Feststellbremse.

  • Seite 40: Wechseln Des Motorölfilters

    G008804 G008796 Bild 51 6. Lassen Sie den Motor an und fahren Sie auf eine ebene Fläche. Prüfen Sie den Ölstand. Wechseln des Motorölfilters Wartungsintervall: Alle 200 Betriebsstunden Hinweis: Wechseln Sie den Ölfilter des Motors bei extrem staubigen oder sandigen Bedingungen häufiger. G008793 1.

  • Seite 41: Entfernen Der Zündkerzen

    Elektrodenabstand: 0,76 mm Entfernen der Zündkerzen Wichtig: Die Befestigungen an den Abdeckungen dieser Maschine bleiben nach dem Entfernen an der G008804 Abdeckung. Lösen Sie alle Befestigungen an jeder Abdeckung um ein paar Umdrehungen, sodass die Abdeckungen lose aber noch verbunden sind; lösen Sie dann alle Befestigungen, bis die Abdeckung nicht mehr befestigt ist.

  • Seite 42: Prüfen Des Funkenfängers (Falls Vorhanden)

    g015124 Bild 56 Setzen Sie die Haube der Hydraulikanlage auf (Bild 53). Prüfen des Funkenfängers (falls vorhanden) Bild 54 Wartungsintervall: Alle 50 Betriebsstunden WARNUNG: Prüfen der Zündkerze Heiße Teile des Auspuffs können Benzindämpfe Wichtig: Reinigen Sie die Zündkerze nie. entzünden, selbst nach dem Abstellen des Wechseln Sie die Zündkerze immer aus, wenn sie Motors.

  • Seite 43: Warten Der Kraftstoffanlage

    Warten der 7. Nehmen Sie den Filter von den Kraftstoffleitungen Kraftstoffanlage 8. Setzen Sie einen neuen Filter ein und schieben Sie die Schlauchklemmen an den Filter heran (Bild 57). Austauschen des 9. Öffnen Sie den Kraftstoffhahn. Kraftstofffilters Hinweis: Es ist wichtig, dass Sie die Kraftstoffleitungen genauso anschließen und mit Kabelbinden aus Wartungsintervall: Alle 500 Betriebsstunden/Jährlich Kunststoff befestigen, wie dies vorher im Werk gemacht...

  • Seite 44: Warten Der Elektrischen Anlage

    Warten der elektrischen bis alle beweglichen Teile zum Stillstand gekommen sind. Anlage 3. Klemmen Sie zunächst das Minuskabel (schwarz) vom Minuspol (-) (schwarz) der Batterie ab (Bild 58). Warten der Batterie 4. Schieben Sie die rote Polkappe vom Pluspol (rot) der Batterie ab, und klemmen Sie das Pluskabel (+) Wartungsintervall: Monatlich (rot) ab (Bild 58).

  • Seite 45: Warten Der Sicherungen

    Warten der Sicherungen 4. Befestigen Sie die Kabel mit zwei Schrauben, 2 Scheiben und 2 Sicherungsmuttern (Bild 58). Die elektrische Anlage wird durch Sicherungen 5. Ziehen Sie die rote Polkappe über den (roten) geschützt. Es sind keine Wartungsarbeiten erforderlich. Pluspol der Batterie. Überprüfen Sie jedoch das/den entsprechende(n) Bauteil/Stromkreis auf Kurzschluss, wenn eine 6.

  • Seite 46: Warten Des Antriebssystems

    Warten des Antriebssystems Prüfen des Sicherheitsgurtes Wartungsintervall: Bei jeder Verwendung oder täglich Prüfen Sie den Sicherheitsgurt auf sichtbare Zeichen von Abnutzung und Risse und prüfen Sie auch den Rücklauf und die Schnalle. Wechseln Sie ihn aus, wenn er beschädigt ist. Prüfen der Überrollschutz- Handräder Wartungsintervall: Bei jeder Verwendung oder täglich...

  • Seite 47: Prüfen Des Reifendrucks

    6. Wenn sie nach rechts zieht, lösen Sie die Schrauben und stellen die linke Anschlagsplatte am linken T-Schlitz ein, bis die Maschine geradeaus fährt. 7. Wenn sie nach links zieht, lösen Sie die Schrauben und stellen die rechte Anschlagsplatte am rechten T-Schlitz ein, bis die Maschine geradeaus fährt.

  • Seite 48: Einstellen Des Laufraddrehlagers

    Wichtig: Achten Sie darauf, dass die Federscheiben richtig eingesetzt sind, siehe Bild 66. 5. Setzen Sie den Staubdeckel auf (Bild 66). Bild 65 1. Max. 2,5 mm 2. An dieser Stelle sollten maximal zwei Gewinde (2,5 mm) sichtbar sein. 4. Wenn mehr als zwei Gewinde (0,03 mm) zu sehen sind, entfernen Sie die Mutter und fügen Sie eine Scheibe zwischen Nabe und Mutter ein.

  • Seite 49: Warten Der Kühlanlage

    Warten der Kühlanlage Reinigen des Motorgitters und des Ölkühlers Wartungsintervall: Bei jeder Verwendung oder täglich Entfernen Sie Schnittgut, Schmutz und andere Rückstände vom Ölkühlgitter und Luftansauggitter des Motors (Bild 67). Bild 68 1. Motorschutz 4. Lüftergehäuse 2. Luftansauggitter des 5. Schraube Motors Bild 67 3.

  • Seite 50: Warten Der Bremsen

    Warten der Bremsen Einstellen der Feststellbremse Wartungsintervall: Nach 100 Betriebsstunden Alle 500 Betriebsstunden GEFAHR Mechanische oder hydraulische Wagenheber können u. U. ausfallen, was schwere Verletzungen zur Folge haben kann. • Benutzen Sie zum Abstützen der Maschine Achsständer. • Verwenden Sie keine hydraulischen Wagenheber. Stellen Sie sicher, dass die Bremse richtig eingestellt ist.

  • Seite 51: Warten Der Riemen

    Warten der Riemen 13. Wenn der Hubrotor relativ zur Bremsbacke zu viel Spiel hat, ziehen Sie die Standardmutter um eine Umdrehung zum Drehzapfen an und wiederholen Prüfen der Riemen Sie Schritt 11. 14. Nach dem Abschluss von Schritt 11 halten Sie die Wartungsintervall: Alle 50 Betriebsstunden Gewindestange mit einem Werkzeug und ziehen Das Quietschen des Riemens, wenn er sich dreht, das...

  • Seite 52: Austauschen Des Hydraulikpumpen-Treibriemens

    10. Nehmen Sie die Riemenführung am Spannarm ab, wie in Bild 73 dargestellt. 11. Setzen Sie die Spannscheibenfeder mit der Ratsche im rechteckigen Loch ein (Bild 73). Stellen Sie sicher, dass die Federenden in den Verankerungsritzen sitzen. G012433 12. Bringen Sie die Riemenabdeckungen wieder an Bild 72 (Bild 74).

  • Seite 53: Warten Der Bedienelementanlage

    Warten der Bedienelementanlage Anpassen der Stellung der Fahrantriebshebel Die Fahrantriebshebel können in zwei Stellungen montiert werden: hoch und niedrig. Entfernen Sie die Schrauben, um die Höhe auf den Bediener anzupassen. 1. Kuppeln Sie den ZWA-Antrieb aus, schieben Sie die Fahrantriebshebel in die arretierte Neutral-Stellung und aktivieren Sie die Feststellbremse.

  • Seite 54: Einstellen Des Fahrantriebsgestänges

    3. Klemmen Sie den elektrischen Anschluss vom Sitzsicherheitsschalter ab, der sich unter dem unterem Sitzkissen befindet. Der Schalter ist Teil des Sitzes. 4. Schließen Sie vorübergehend ein Überbrückungskabel an den Klemmen des Hauptkabelbaums an. 5. Lassen Sie den Motor an. Zum Anlassen des Motors muss die Bremse aktiviert und die Fahrantriebshebel müssen außen sein.

  • Seite 55: Einstellen Des Fahrantriebsstoßdämpfers

    Bild 79 Bild zeigt rechten Fahrantriebshebel 1. Ziehen Sie die Sicherungsmutter auf 23 Nm an. Die Schraube muss nach dem Anziehen aus der Sicherungsmutter herausragen. 2. Höchster Widerstand oder festes Gefühl 3. Stoßdämpfer 4. Mittlerer Widerstand oder mittelfestes Gefühl 5. Geringster Widerstand oder weiches Gefühl Bild 78 1.

  • Seite 56: Warten Der Hydraulikanlage

    Warten der Hydraulikanlage Warten der Hydraulikanlage Hydraulikölsorte: Toro ® HYPR-OIL ™ ® 500-Hydrauliköl oder Mobil 1 15W-50. Wichtig: Verwenden Sie das angegebene Öl. Bild 80 Andere Ölsorten können die hydraulische Anlage 1. Bundmutter 2. Klemmmutter beschädigen. Fassungsvermögen jeder Hydraulikanlage: 1,5 l pro Seite mit Austauschen des Filters Prüfen des Hydrauliköls...

  • Seite 57: Austauschen Des Hydraulikfilters Und -Öls

    Sie die Hydraulikfilter ® und das -öl, wenn Sie als Öl Mobil 15W-50 verwenden. Alle 500 Betriebsstunden—Wechseln Sie die Hydraulikfilter und das -öl, wenn Sie als Öl Toro ® HYPR-OIL ™ 500 verwenden. Zum Auswechseln des Hydrauliköls müssen die Filter entfernt werden.
  • Seite 58 8. Bauen Sie den Pumpentreibriemen und den Mähwerkriemen ein. 9. Entfernen Sie die Achsständer und senken Sie die Maschine ab (Bild 82). 10. Füllen Sie Öl in den Hydraulikbehälter und prüfen Sie auf undichte Stellen. 11. Wischen Sie verschüttetes Öl auf. 12.

  • Seite 59: Warten Des Mähwerks

    Warten des Mähwerks Nivellieren des Mähwerks Einrichten der Maschine Hinweis: Stellen Sie sicher, dass das Mähwerk nivelliert ist, bevor Sie die Schnitthöhe abstimmen. 1. Stellen Sie den Mäher auf eine ebene Fläche. 2. Kuppeln Sie den Zapfwellenantriebsschalter aus, schieben Sie die Fahrantriebshebel in die arretierte Neutral-Stellung und aktivieren Sie die Bild 84 Feststellbremse.
  • Seite 60 Drehen Sie die Einstellmutter nach rechts, um die Höhe zu vergrößern oder nach links, um die Höhe zu verringern. Bild 87 1. Schrauben unten an der Schnitthöhenplatte 13. Wenn das Mähwerk zu niedrig ist, drehen Sie G012430 die zentrale Einstellschraube nach rechts, um sie Bild 86 anzuziehen.

  • Seite 61: Prüfen Der Messer

    Auskerbungen aus und schärfen Sie ggf. die Messer. Wenn ein Messer beschädigt oder abgenutzt ist, ersetzen 1. Kuppeln Sie den Zapfwellenantriebsschalter Sie es nur durch Toro Originalersatzmesser. Halten Sie aus, schieben Sie die Fahrantriebshebel in die Ersatzschnittmesser zum Schärfen und Austauschen arretierte Neutral-Stellung und aktivieren Sie die bereit.

  • Seite 62: Entfernen Der Messer

    Schnittkanten die gleiche Materialmenge entfernt wird. Tauschen Sie das Messer aus, wenn es auf einen festen Gegenstand geprallt, und wenn es unwuchtig oder verbogen ist. Verwenden Sie nur Toro Originalersatzmesser, damit eine optimale Leistung erzielt wird, und die Maschine weiterhin den Sicherheitsbestimmungen entspricht. Ersatzmesser anderer Fabrikate können die Sicherheitsbestimmungen...

  • Seite 63: Entfernen Des Mähwerks

    Bild 92 1. Schärfen Sie im ursprünglichen Winkel. 2. Überprüfen Sie die Auswuchtung des Schnittmessers auf einer Ausgleichsmaschine (Bild 93). Wenn das Schnittmesser in seiner horizontalen Position bleibt, ist es ausgewuchtet und kann wiederverwendet werden. Feilen Sie, wenn das Schnittmesser nicht ausgewuchtet ist, vom Flügelbereich des Messers etwas Metall ab (Bild 91).

  • Seite 64: Austauschen Des Ablenkblechs

    6. Heben Sie den Fahrzeugboden an und stecken Sie eine Ratsche in das rechteckige Loch in der Mähwerkspannscheibe (Bild 95). 7. Drehen Sie die Mähwerkspannscheibe nach rechts und entfernen Sie den Mähwerkriemen (Bild 95). Bild 96 1. Rechter Stabilisator 2. Mähwerkstrebe (Bild zeigt rechte Seite) 3.

  • Seite 65: Reinigung

    Reinigung Reinigen unter dem Mähwerk Wartungsintervall: Bei jeder Verwendung oder täglich 1. Kuppeln Sie den Zapfwellenantriebsschalter aus, schieben Sie die Fahrantriebshebel in die arretierte Neutral-Stellung und aktivieren Sie die Feststellbremse. 2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten g015594 Sie, bis alle sich drehenden Teile zum Stillstand Bild 97...

  • Seite 66: Einlagerung

    Einlagerung A. Geben Sie einen Stabilisator auf Mineralölbasis zum Benzin im Tank. Befolgen Sie dabei die Mischanweisungen des Herstellers des Reinigung und Einlagerung Stabilisators. Verwenden Sie keinen Stabilisator auf Alkoholbasis (Ethanol oder Methanol). 1. Kuppeln Sie den Zapfwellenantriebsschalter (ZWA) aus, aktivieren Sie die Feststellbremse und stellen Sie Hinweis: Ein Kraftstoffstabilisator wirkt die Zündung in die Aus-Stellung.

  • Seite 67: Fehlersuche Und -Behebung

    7. Die Sicherung ist durchgebrannt. 7. Tauschen Sie die Sicherung aus. 8. Ein Relais oder Schalter ist defekt. 8. Setzen Sie sich dann mit Ihrem Toro Vertragshändler in Verbindung. Der Motor springt nicht an, springt nur 1. Der Kraftstofftank ist leer.
  • Seite 68 6. Schmutz im Kraftstofffilter. 6. Tauschen Sie den Kraftstofffilter aus. 7. Es befindet sich Schmutz, Wasser 7. Setzen Sie sich dann mit Ihrem Toro oder zu alter Kraftstoff in der Vertragshändler in Verbindung. Kraftstoffanlage. Der Motor wird zu heiß.
  • Seite 69 Mähwerks. 5. Falscher Reifendruck. 5. Stellen Sie den Reifendruck ein. 6. Die Messerspindel ist verbogen. 6. Setzen Sie sich dann mit Ihrem Toro Vertragshändler in Verbindung. Die Schnittmesser drehen sich nicht. 1. Der Mähwerkriemen ist abgenutzt, 1. Bringen Sie einen neuen locker oder gerissen.

  • Seite 70: Schaltbilder

    Schaltbilder Schaltbild (Rev. A)
  • Seite 71 357 22 434131 Spypros Stavrinides Limited Surge Systems India Limited Indien 91 1 292299901 T-Markt Logistics Ltd. Ungarn 36 26 525 500 Toro Australia Australien 61 3 9580 7355 Toro Europe BVBA Belgien 32 14 562 960 374-0269 Rev A...
  • Seite 72 *Je nach dem, was zuerst eintritt. • Jedes Produkt oder Teil, das modifiziert oder missbraucht oder Ersatz **Einige Motoren, die in Toro LCE Produkten eingesetzt werden, haben eine Garantie vom oder Reparatur aufgrund von normaler Abnutzung, Unfällen oder Motorhersteller. falscher Wartung erfordert.
