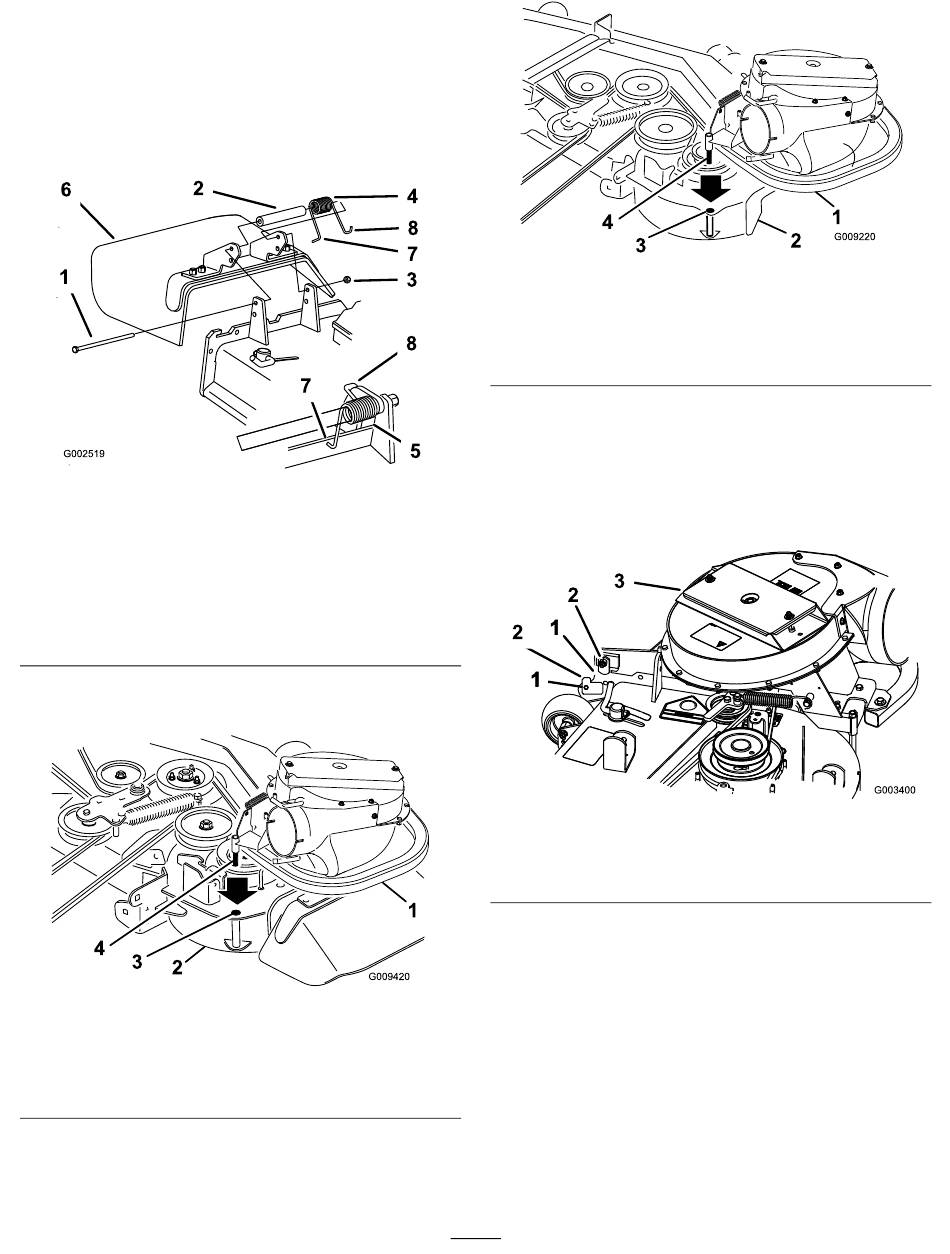

Toro Z Master G3 Bedienungsanleitung Seite 13

1. Nehmen Sie den seitlichen Auswurfkanal vom
Mähwerk ab (Bild
Hinweis:
Bewahren Sie alle Befestigungen
und den seitlichen Auswurfkanal auf. Montieren
Sie den seitlichen Auswurfkanal, wenn
Sie das Heckfangsystem und das Gebläse
abgenommen haben.
1. Schraube
2. Distanzstück
3. Sicherungsmutter
4. Feder
2. Schieben Sie den Gebläsestift in das
Drehzapfenloch (Bild 16
Bild zeigt Mähwerk mit 122 cm und 132 cm
1. Gebläse
2. Mähwerk
15).
Bild 15
5. Feder eingesetzt
6. Grasablenkblech
7. L-förmiges Federende (vor
Einsetzen der Schraube
hinter Mähwerkkante
positionieren)
8. J-Hakenende der Feder
oder Bild 17).
Bild 16
3. Drehzapfenloch
4. Gebläsestift
Bild zeigt Mähwerk mit 152 cm und 183 cm
1. Gebläse
2. Mähwerk
3. Schließen Sie das Gebläse, um die richtige
Ausrichtung der Riegel zu prüfen.
Hinweis:
g002519
so an, dass die Riegel das Gebläse eng am
Mähwerk halten, jedoch mit der Hand gelöst
werden können
1. Riegel
2. Schraube
4. Setzen Sie die Feder ein, siehe
Hinweis:
der richtigen Position sind.
g009420
13
Bild 17
3. Drehzapfenloch
4. Gebläsestift
Lösen oder ziehen Sie die Schraube
(Bild 18).
Bild 18
3. Gebläse
Stellen Sie sicher, dass die Haken in
g009220
g003400
19.
