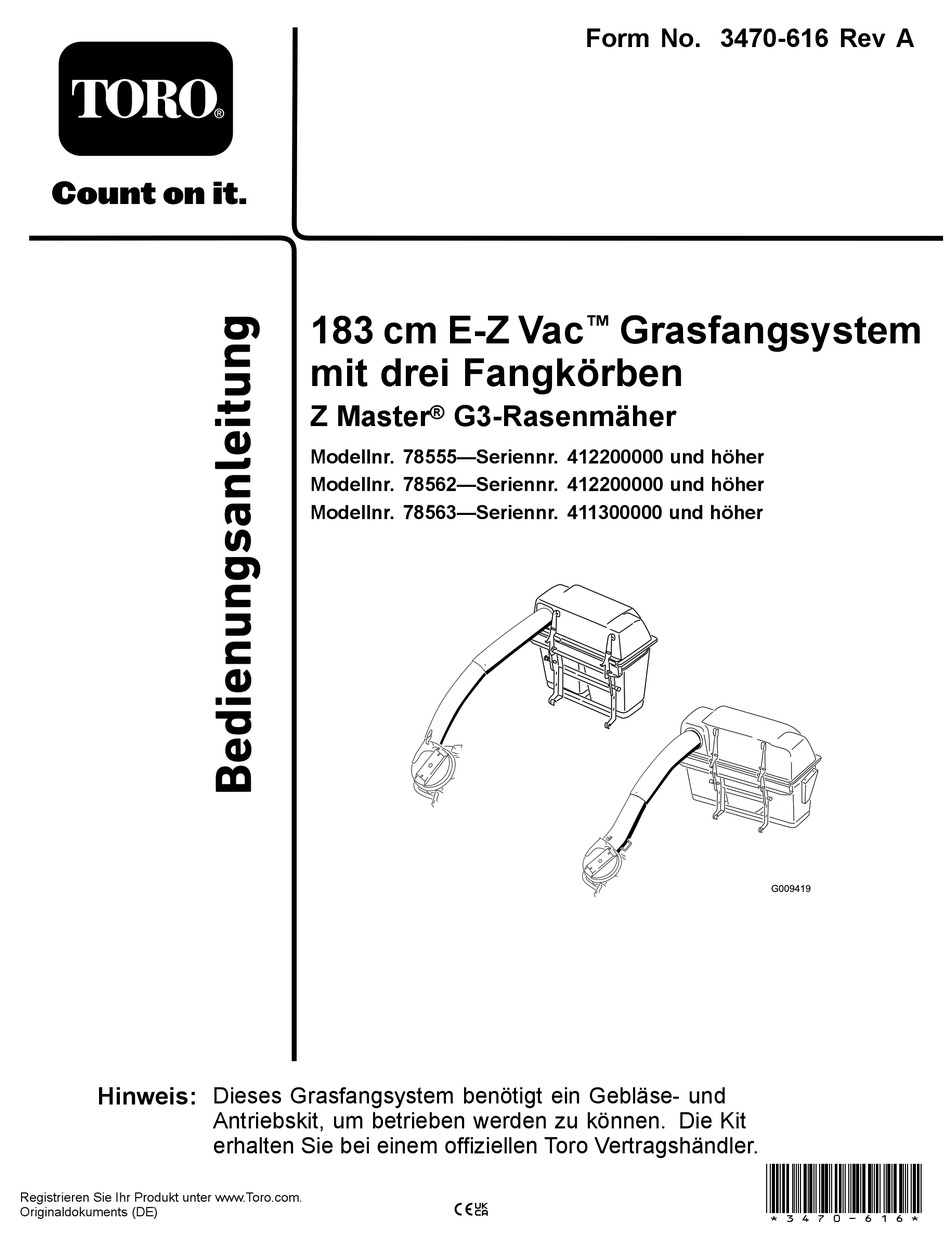

Toro Z Master G3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Toro Anleitungen
  4. Rasenmäherzubehör
  5. Z Master G3
  6. Bedienungsanleitung
Toro Z Master G3 Bedienungsanleitung

Toro Z Master G3 Bedienungsanleitung

Grasfangsystem mit drei fangkörben
Vorschau ausblenden Andere Handbücher für Z Master G3:

Werbung

Quicklinks

Diese Anleitung herunterladen
Hinweis:
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
183 cm E-Z Vac
mit drei Fangkörben
Z Master
Modellnr. 78555—Seriennr. 412200000 und höher
Modellnr. 78562—Seriennr. 412200000 und höher
Modellnr. 78563—Seriennr. 411300000 und höher
Dieses Grasfangsystem benötigt ein Gebläse- und
Antriebskit, um betrieben werden zu können. Die Kit
erhalten Sie bei einem offiziellen Toro Vertragshändler.
Form No. 3470-616 Rev A
™
®
G3-Rasenmäher
Grasfangsystem
*3470-616*

Werbung

loading

Verwandte Anleitungen für Toro Z Master G3

Inhaltszusammenfassung für Toro Z Master G3

  • Seite 1 Modellnr. 78562—Seriennr. 412200000 und höher Modellnr. 78563—Seriennr. 411300000 und höher Hinweis: Dieses Grasfangsystem benötigt ein Gebläse- und Antriebskit, um betrieben werden zu können. Die Kit erhalten Sie bei einem offiziellen Toro Vertragshändler. *3470-616* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
  • Seite 2 Standort eines Händlers, oder Registrierung des Heckfangsystems Produkts. Wenden Sie sich an Ihren autorisierten Service-Vertragshändler oder Kundendienst, wenn Modellnr. Sie eine Serviceleistung, Toro Originalersatzteile oder zusätzliche Informationen benötigen. Halten Sie hierfür die Modell- und Seriennummern Ihres Produkts Seriennr. griffbereit. Bild 1...
  • Seite 3 weist auf spezielle mechanische Informationen hin, Fehlersuche und -behebung ........33 und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen. Inhalt Sicherheit ..............4 Sicherheits- und Bedienungsschilder ....4 Einrichtung ..............6 1 Vorbereiten der Maschine ........ 7 2 Einbauen der seitlichen Stoßstangen ................
  • Seite 4 Sicherheit Auswurfablenkblech ein, es sei denn, Sie verwenden ein Heckfangsystem. • Halten Sie Ihre Hände und Füße von beweglichen • Machen Sie sich mit dem sicheren Betrieb der Teilen fern. Bei laufendem Motor sollten keine Maschine sowie den Bedienelementen und Einstellungsarbeiten vorgenommen werden.
  • Seite 5 decal136-4164 136-4164 1. Warnung: Lesen Sie die Bedienungsanleitung. 4. Schnitt- bzw. Verstümmelungsgefahr für Hände durch Antriebsrad: Halten Sie sich von beweglichen Teilen fern und nehmen Sie keine Schutzvorrichtungen oder Schutzbleche 2. Warnung: Tragen Sie einen Gehörschutz. 5. Schnitt-/Verstümmelungsgefahr für Hände durch Antriebsrad: Kuppeln Sie die Zapfwelle aus, ziehen den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.
  • Seite 6 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Bereiten Sie die Maschine vor. Linke Stoßstange Rechte Stoßstange Einbauen der seitlichen Stoßstangen . Schlossschraube (⅜"...
  • Seite 7 Verfahren Beschreibung Menge Verwendung Laufradballast (falls benötigt) Lastösenbolzen Splint Sicherungsscheibe (⅜") Befestigungshalterung für Ballast Schraube (⅜" x 1½") Flache Scheibe (⅜") Einbauen des Ballasts. Schlossschraube (5/16" x ¾") Bundmutter (5/16") Vordergewicht (152-cm- und 183-cm-Mähwerke) Frontballast [183 cm Mähwerke mit Seriennummern bis 406294344] Frontballast [183 cm Mähwerke mit Seriennummern ab 406294345] Stoßstange...
  • Seite 8 und sechs Bundmuttern (⅜"), wie in Bild 4 abgebildet. Montieren der Befestigungshalterungen für das Heckfangsystem Für diesen Arbeitsschritt erforderliche Teile: Obere Befestigungshalterung Untere Befestigungshalterung Schlossschraube (⅜" x 1¼") Schlossschraube (½" x 2½") Bundmutter (⅜") Bundmutter (½") g009214 Bild 4 Verfahren 1.
  • Seite 9 g009215 Bild 5 1. Schlossschraube 4. Untere Befestigungshalte- (½" x 2½") rung 2. Obere Befestigungshalte- 5. Schlossschraube rung (⅜" x 1¼") 3. Bundmutter (½") 6. Bundmutter (⅜") Befestigen der Abdeckung und der Fangkörbe Für diesen Arbeitsschritt erforderliche Teile: g009421 Abdeckung Bild 6 Grasfangkorb (122-cm- und 132-cm-Mähwerke) 1.
  • Seite 10 Setzen Sie die Grasfangkorbnase in die Kerbe in der Abdeckung ein (Bild 7 oder Bild Hinweis: Führen Sie diesen Schritt für alle Grasfangkörbe aus. Hinweis: Die Fangkörbe liegen auf dem Rahmen des Heckfangsystems auf. g009301 Bild 8 Bild zeigt Heckfangsystem mit drei Fangkörben 1.
  • Seite 11 Einbauen des Auspuffablenkblechs Für diesen Arbeitsschritt erforderliche Teile: Auspuffablenkblech Bundmutter (⅜") Schlossschraube (⅜" x 1¼") g003265 Bild 10 Verfahren Bild zeigt Heckfangsystem mit drei Fangkörben Montieren Sie das Auspuffablenkblech seitlich am 1. Abdeckung 3. Heckfangsystem-Riegel Heckfangsystemrahmen (Bild 12). 2. Grasfangkorb 4.
  • Seite 12 Verlegen des Gebläserie- mens in das Gebläse Für diesen Arbeitsschritt erforderliche Teile: Gebläseriemen (vom Gebläse- und Antriebskit) Verfahren Verlegen Sie den Riemen an Mähwerken mit 152 cm und 183 cm um die Riemenscheibe des g003454 Bild 14 Gebläses (Bild 13). 5.
  • Seite 13 Nehmen Sie den seitlichen Auswurfkanal vom Mähwerk ab (Bild 15). Hinweis: Bewahren Sie alle Befestigungen und den seitlichen Auswurfkanal auf. Montieren Sie den seitlichen Auswurfkanal, wenn Sie das Heckfangsystem und das Gebläse abgenommen haben. g009220 Bild 17 Bild zeigt Mähwerk mit 152 cm und 183 cm 1.
  • Seite 14 Montieren der Auswurfrohre Für diesen Arbeitsschritt erforderliche Teile: Oberes Rohr Unteres Rohr Schraube (Nr. 10 x ¾") Sicherungsmutter (Nr. 10) g003638 Bild 19 Scheibe (7/32") 3. Langes Hakenende 1. Gefederte Spannscheibe 2. Kurzes Hakenende Verfahren Wichtig: Stellen Sie sicher, dass am Mähwerk die Ziehen Sie die gefederte Spannscheibe niedrigste Schnitthöhe eingestellt ist, wenn Sie zurück und verlegen den Riemen um die...
  • Seite 15 g009304 Bild 21 Bild zeigt Heckfangsystem mit zwei Fangkörben 1. Oberes Rohr 3. Heckfangsystemhaube 2. Öffnung am Heckfangsystem g003388 Bild 23 1. Abdeckungsplatte 4. 19 mm 2. Oberes Rohr 5. Rohrkante 3. Nach unten abgesenkte Haube Wenn Sie einen Abstand von 19 mm haben, markieren Sie das obere Rohr außen an der Stelle, an der die Gummidichtung hervorsteht (Bild...
  • Seite 16 g003393 Bild 24 1. Oberes Rohr 3. Heckfangsystemhaube 2. Hervorstehende 4. Hier gegen die Gummidichtung Gummidichtung markieren Setzen Sie das untere Rohr in das obere Rohr (Bild 25). g003449 Bild 26 Bild zeigt Heckfangsystem mit zwei Fangkörben 1. Gebläse 3. Riegel (Bild zeigt Heckfangsystem mit zwei Fangkörben) 2.
  • Seite 17 g003390 Bild 28 1. Heckfangsystemhaube 4. Unteres Rohr g003423 Bild 27 2. Oberes Rohr 5. Gebläse 3. Hier Löcher mit einem Bild zeigt Heckfangsystem mit drei Fangkörben Durchmesser von 7/32" bohren (oberes Rohr als 1. Gebläse 3. Riegel (Bild zeigt Schablone verwenden).
  • Seite 18 Einbauen der Riemenabdeckung Für diesen Arbeitsschritt erforderliche Teile: Riemenabdeckung (vom Gebläse- und Antriebskit) Verfahren Senken Sie das Mähwerk auf die niedrigste Schnitthöhe ab. Befestigen Sie die neue Riemenabdeckung so, dass die Kerben an beiden Seiten über die Stützen der Riemenabdeckung gehen und verriegeln den Riegel (Bild 30 oder...
  • Seite 19 ACHTUNG Das Heckfangsystem erhöht das Gewicht des Hecks der Maschine. Dies kann zu Instabilität führen und einen Kontrollverlust verursachen. In der folgenden Tabelle wird der Ballast aufgeführt, der bei installiertem Heckfangsystem verwendet wird. Verwendeter Verwendeter Frontballast Laufradballast 122-cm- Mähwerk mit Heckfangsystem 132-cm- Mähwerk mit...
  • Seite 20 Flachscheiben (⅜") auf der Fußstütze und an der Befestigungshalterung für den Ballast, wie Bild 34 abgebildet. g009224 Bild 32 1. Gewindeschraube 4. Splint (⅜" x 1½") 2. Mutter (⅜") 5. Lastösenbolzen 3. Laufradballast 6. Setzen Sie die g009227 Bild 34 Gewindeschraube im Rahmen ein und ziehen 1.
  • Seite 21 Befestigen der Stoßstangen Maschinen mit MyRide™ Federungssystem Für diesen Arbeitsschritt erforderliche Teile: Stoßstange Distanzstück Sicherungsmutter (5/16") g030507 Verfahren Bild 37 1. Sicherungsmutter 3. Stoßstange Befestigen Sie die Stoßstangen an 122 cm, 2. Distanzstück 132 cm, 152 cm und 183 cm Mähwerken (ab Seriennummer 406294345) in den zwei äußeren Löchern der Fußstütze (Bild...
  • Seite 22 Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Prüfen des Reifendrucks Wichtig: Aktivieren Sie die Feststellbremse, wenn die Maschine unbeaufsichtigt bleibt, auch wenn es nur ein paar Minuten sind. Keine Teile werden benötigt WARNUNG: Verfahren Halten Sie folgende Maßnahmen ein, um...
  • Seite 23 WARNUNG: Wenn das Ablenkblech, die Heckfangsystemrohre oder das komplette Heckfangsystem nicht montiert sind, sind die Bedienungsperson und umstehende Personen der Gefahr eines Kontakts mit dem Schnittmesser und ausgeschleuderten Gegenständen ausgesetzt. Kontakt mit einem sich drehenden Schnittmesser oder ausgeschleuderten Gegenständen führt zu ggf.
  • Seite 24 Entfernen von Verstopfungen vom Heckfangsystem WARNUNG: Wenn das Heckfangsystem eingesetzt wird, kann sich das Gebläse drehen und Hände amputieren oder verletzen. • Stellen Sie vor der Durchführung von Einstell-, Reinigungs-, Instandsetzungs- und Prüfarbeiten am Gebläse sowie vor dem Entfernen einer Verstopfung im Auswurfkanal den Motor ab und warten Sie, bis alle beweglichen Teile zum g003357...
  • Seite 25 Abnehmen des Verwenden des Heckfangsystems Ablenkblechs GEFAHR WARNUNG: Wenn Ablenkblech, Auswurfkanalabdeckung Die Bauteile in der Nähe des Motors sind heiß, oder Fangsystem nicht angebracht sind, wenn der Motor gelaufen ist. Beim Berühren sind die Bedienungsperson und umstehende heißer Bauteile können Sie sich verbrennen. Personen der Gefahr eines Kontakts mit •...
  • Seite 26 Betriebshinweise ACHTUNG Wenn sich das Heckfangsystem füllt, wird Maschinengröße das hintere Ende der Zugmaschine schwerer. Wenn Sie auf Hügel plötzlich stoppen und Vergessen Sie nicht, dass die Zugmaschine mit starten, können Sie ggf. die Lenkkontrolle diesem montierten Anbaugerät länger und breiter ist. verlieren, oder die Zugmaschine kann Wenn Sie in beengten Bereiche zu scharf wenden, umkippen.
  • Seite 27 Heckfangsystemmesser Für die meisten Mähbedingungen ergeben die normalen High-Lift-Messer die beste Leistung beim Heckfangsystem. Das Toro Atomic-Messer wird beim Aufnehmen von Blättern mit dem Heckfangsystem in trockenen Situationen empfohlen. Bei trockenen und staubigen Bedingungen verringern die Medium-Lift- oder Low-Lift-Messer die Menge des ausgestoßenen Staubs und Schmutzes und geben ausreichenden Luftstrom im Heckfangsystem.
  • Seite 28 Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie den Gebläseriemen. Nach acht Betriebsstunden • Prüfen Sie das Grasfangsystem. • Reinigen Sie das Abdeckungsgitter. Bei jeder Verwendung • Reinigen Sie das Heckfangsystem. oder täglich • Prüfen Sie den Gebläseriemen. Alle 25 Betriebsstunden •...
  • Seite 29 Austauschen des Nehmen Sie den vorhandenen Heckfangsystem- Riemen von der Mähwerkriemenscheibe und Gebläseriemens für dann von den Gebläseriemenscheiben ab. Verlegen Sie einen neuen Riemen um Maschinen mit 122-cm- die Gebläseriemenscheiben und die und 132-cm-Mähwerken Mähwerkriemenscheibe (Bild 41). Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE -Stellung und aktivieren die...
  • Seite 30 Fetten Sie den Spannscheibenarm des Heckfangsystems (Bild 46) alle 50 Stunden ein. g003776 Bild 44 3. Langes Hakenende 1. Gefederte Spannscheibe 2. Kurzes Hakenende g003455 Bild 46 Verlegen Sie den Riemen auf die gefederte Spannscheibe (Bild 43). Prüfen des Heckfangsy- Prüfen und Einstellen des stems Gebläseriegels...
  • Seite 31 Ablenkblech an, um nachzuprüfen, ob es Heckfangsystem. vollständig in die abgesenkte Stellung herunterfährt. Das Toro Atomic-Messer wird beim Aufnehmen von Blättern mit dem Heckfangsystem in trockenen Situationen empfohlen. Bei trockenen und staubigen Bedingungen verringern die Medium-Lift- oder Low-Lift-Messer die Menge des ausgestoßenen Staubs und Schmutzes und geben ausreichenden Luftstrom im Heckfangsystem.
  • Seite 32 Einlagerung Reinigen Sie das Heckfangsystems. Siehe Reinigen des Heckfangsystems und der Grasfangkörbe (Seite 28). Prüfen Sie das Heckfangsystem auf Beschädigungen. Siehe Prüfen des Heckfangsystems (Seite 30). Die Grasfangkörbe sollten geleert und ganz trocken sein. Untersuchen Sie den Riemen auf Verschleiß oder Risse.
  • Seite 33 Riemenscheibe fest. 4. Der Riemen des Heckfangsystems ist 4. Tauschen Sie den Riemen aus. abgenutzt. 5. Die Gebläselüfterschaufeln sind 5. Setzen Sie sich mit Ihrem Toro verbogen oder nicht ausgewuchtet. Vertragshändler in Verbindung. Verringerte Heckfangsystemleistung. 1. Die Motordrehzahl ist gering.
  • Seite 34 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß allen Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
  • Seite 35 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß allen Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
  • Seite 36 Toro hat sich entschieden, Verbrauchern so viel wie möglich Informationen bereitzustellen, damit sie informierte Entscheidungen zu Produkten treffen können, die sie kaufen und verwenden. Toro stellt Warnungen in bestimmten Fällen bereit, basierend auf der Kenntnis über das Vorhandensein aufgeführter Chemikalien ohne Evaluierung des Gefährdungsniveaus, da nicht alle aufgeführten Chemikalien Anforderungen zu Gefährdungshöchstwerten haben.
