Toro Z Master G3 Bedienungsanleitung Seite 10

6. Setzen Sie die Grasfangkorbnase in die Kerbe
in der Abdeckung ein
Hinweis:
Führen Sie diesen Schritt für alle
Grasfangkörbe aus.
Hinweis:
Die Fangkörbe liegen auf dem
Rahmen des Heckfangsystems auf.

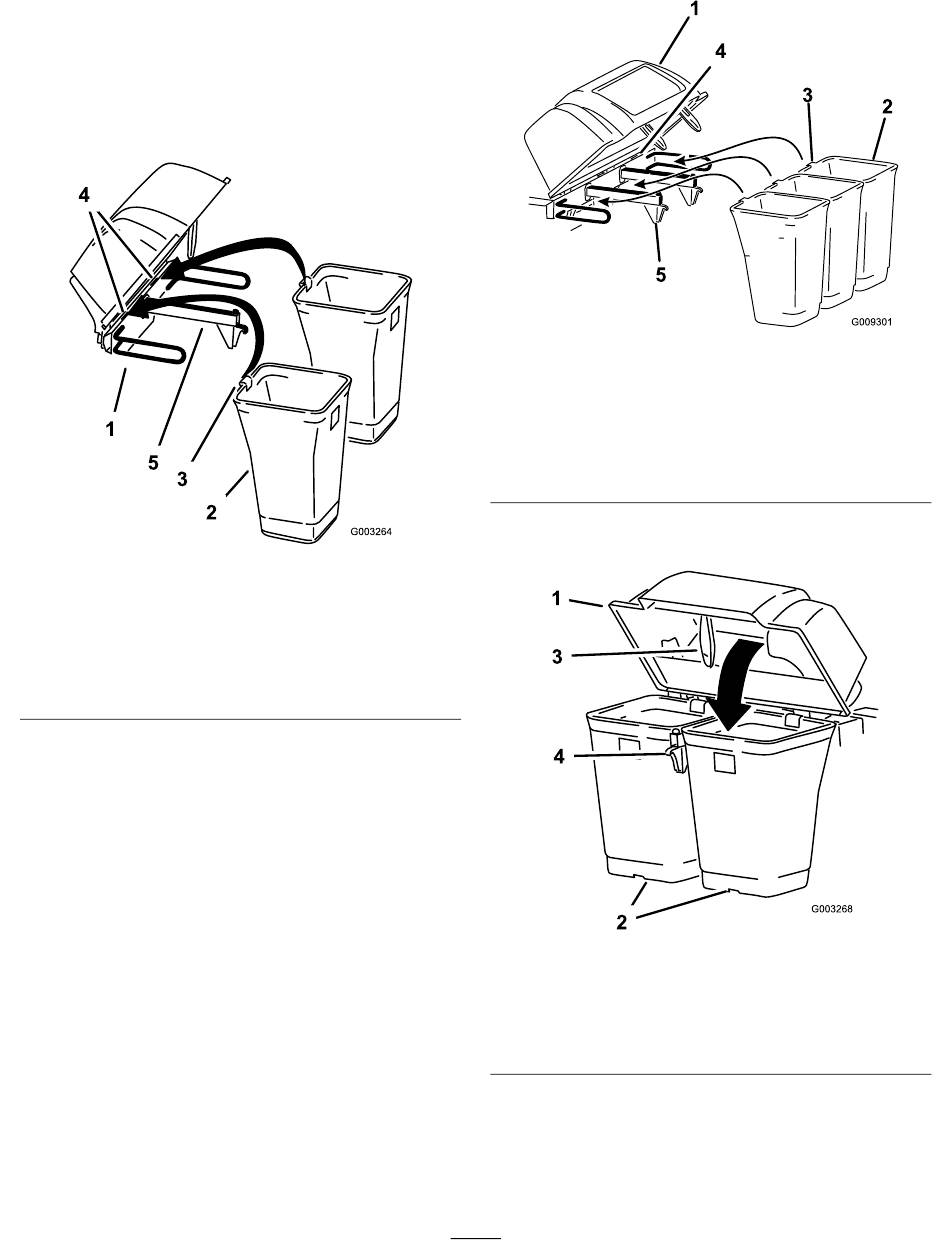

Bild zeigt Heckfangsystem mit zwei Fangkörben
1. Abdeckung
2. Grasfangkorb
3. Grasfangkorblasche
(Bild 7 oder Bild 8).
Bild 7
4. Kerbe
5. Rahmen des
Heckfangsystems
Bild zeigt Heckfangsystem mit drei Fangkörben
1. Abdeckung
2. Grasfangkorb
3. Grasfangkorblasche
7. Senken Sie die Abdeckung des Heckfangsy-
stems auf die Säcke ab
g003264
Bild zeigt Heckfangsystem mit zwei Fangkörben
1. Abdeckung
2. Grasfangkorb
10
Bild 8
4. Kerbe
5. Rahmen des
Heckfangsystems
(Bild 9 oder Bild
Bild 9
3. Heckfangsystem-Riegel
4. Riegelhaken
g009301
10).
g003268
