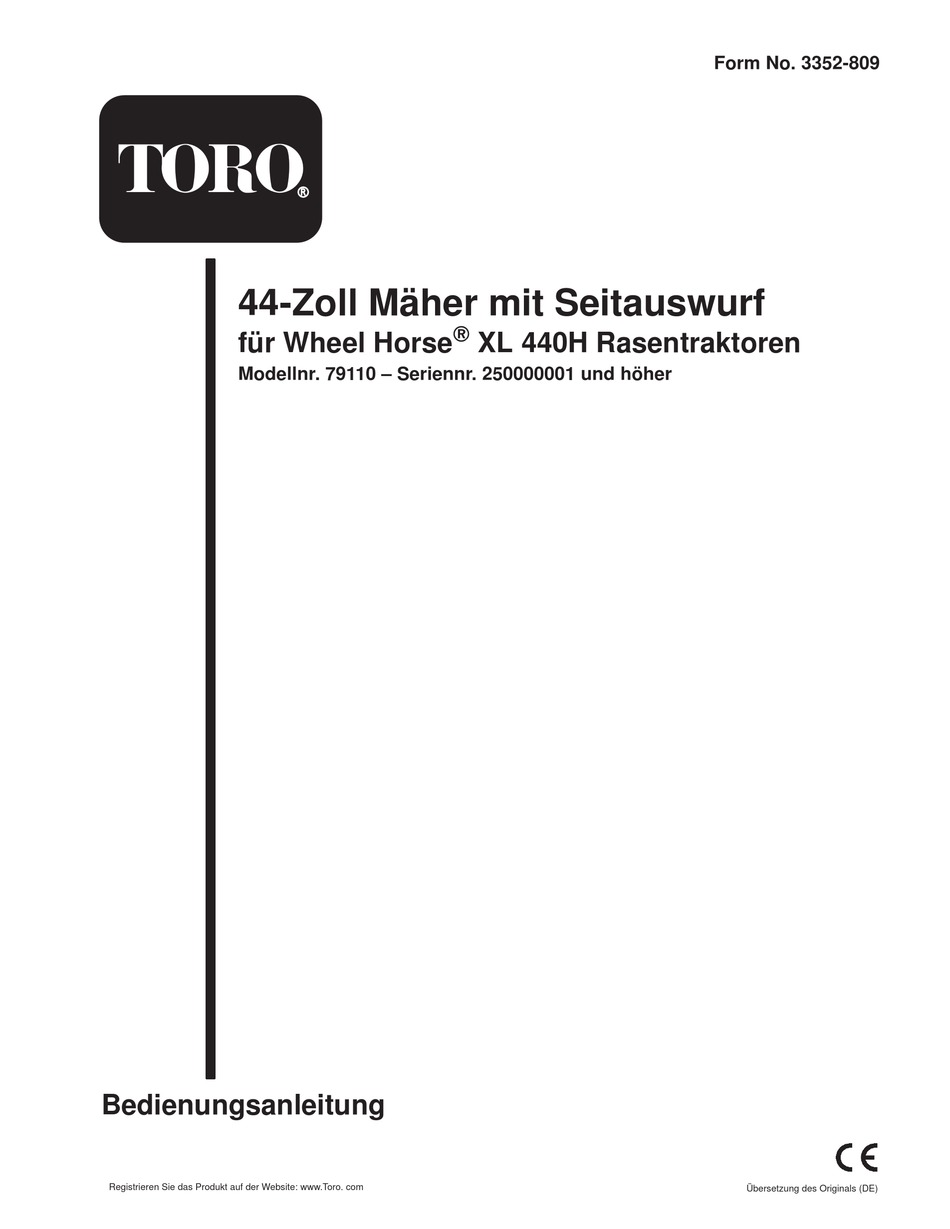

- Seite 1 Form No. 3352-809 44-Zoll Mäher mit Seitauswurf für Wheel Horse XL 440H Rasentraktoren Modellnr. 79110 – Seriennr. 250000001 und höher Bedienungsanleitung Registrieren Sie das Produkt auf der Website: www.Toro. com Übersetzung des Originals (DE)
- Seite 2 Warnung zeigt eine gefährliche Situation an, die zu Betrieb des Produktes verantwortlich. schweren oder sogar tödlichen Verletzungen führen kann, wenn die empfohlenen Sicherheitsmaßnahmen nicht Wenden Sie sich an Ihren Toro Vertragshändler oder befolgt werden. Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder weitere Informationen benötigen.
- Seite 3 Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Beschädigte oder verloren gegangene Schilder müssen ausgetauscht bzw. ersetzt werden. 93-7009 1. Gefahr durch vom Mähwerk herausgeschleuderte Gegenstände: Halten Sie das Ablenkblech montiert. 93-6677 2.
- Seite 4 Einrichten Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Einzelteile Hinweis: Benutzen Sie zum Identifizieren der zur Montage verwendeten Einzelteile die nachstehende Tabelle. Beschreibung Menge Verwendung Ablenkblech Feder Montage des Ablenkblechs Schraube 3/8 x 3-1/2 Zoll Sicherungsmutter 3/8 Zoll Radstelze Stift...
- Seite 5 5. Biegen Sie die Feder durch, schieben Sie die Einbauen des Mähwerks Einstellplatte der Radstelze auf die Radstelzenhalterung des Mähwerks und befestigen Sie sie mit dem Stift und Gefahr Splint (Bild 3). Wenn Ablenkblech, Auswurfkanalabdeckung oder Heckfangsystem nicht angebracht sind, sind die Bedienungsperson und umstehende Personen der Gefahr eines Kontakts mit dem Schnittmesser und ausgeschleuderten Gegenständen ausgesetzt.
- Seite 6 4. Montieren Sie die Mähwerk-Schwenkhalterungen mit 8. Beide Stangen müssen 16 mm aus dem Einstellblock Schrauben und Sicherungsmuttern an der Vorderachse herausragen (Bild 8). (Bild 6). 16 mm 1805 1785 Bild 8 Bild 6 1. Stange 4. Nivellierhalterung 1. Schwenkhalterung 3.
- Seite 7 15. Stellen Sie den Schnitthöhenhebel auf Kerbe „D“, um 3. Drehen Sie die Schnittmesser vorsichtig von einer Seite den Einbau der Feder des Schnitthöhenhubs zu zur anderen (Bild 11). Messen Sie den Abstand erleichtern. zwischen den äußeren Schnittkanten und der ebenen Oberfläche (Bild 11).
- Seite 8 Einstellen der 9. Messen Sie zur Prüfung der Schnittmesserneigung in Längsrichtung den Abstand zwischen der Schnittmesserneigung in Mähwerkunterseite (Mitte vorne und Mitte hinten) und der ebenen Oberfläche (Bild 14). Längsrichtung Wenn das vordere Messer nicht 0 bis 8 mm niedriger als Prüfen Sie die Schnittmesserneigung in Längsrichtung hinten ist, stellen Sie die Schnittmesserneigung in jedes Mal, wenn Sie das Mähwerk einbauen.
- Seite 9 12. Prüfen Sie, nachdem beide Sicherungsmuttern der 4. Stellen Sie den Schnitthöhenhebel (Mähwerkhub) auf Augbolzen gleichmäßig eingestellt worden sind, erneut Kerbe „A“. die Schnittmesserneigung in Längsrichtung. Fahren Sie 5. Haken Sie die Feder vom Spannscheibenarm in die mit der Einstellung der Augbolzen fort, bis die vordere Halterung am Mähwerk aus (Fig.
- Seite 10 7. Entfernen Sie den Splint und die Scheibe vom Ende der 13. Drehen Sie die Vorderräder ganz nach links. Schieben langen Stange (Bild 19). Schieben Sie die Stange aus Sie das Mähwerk zum kompletten Entfernen nach der Mähwerkhalterung heraus. rechts hinaus. Betrieb Seitauswurf oder Mulchen Gefahr...
- Seite 11 Einstellen der Schnitthöhe Hinweise zum Mähen Der Schnitthöhenhebel wird verwendet, um das Mähwerk Schnelle Gasbedienungseinstellung auf die gewünschte Schnitthöhe anzuheben bzw. Lassen Sie den Motor für ein optimales Mähen und eine abzusenken. Die Schnitthöhe kann auf eine von sieben maximale Luftzirkulation schnell laufen. Zum gründlichen Positionen von ungefähr 38 bis 116 mm eingestellt werden.
- Seite 12 Vor der Einlagerung • Bessern Sie abgeblätterte Lackflächen aus. Warten des Schnittmessers Das Megafon-Logo von Toro ist eine eingetragene Marke von The Toro Company. Das Logo identifiziert die Komponente, auf denen es steht, als Toro Originalteile. Damit eine optimale Schnittqualität sichergestellt wird, Echte Schnittmesser von Toro enthalten das unten müssen die Schnittmesser scharf sein.
- Seite 13 3. Untersuchen Sie die Schnittmesser, insbesondere den Schärfen des Messers gebogenen Bereich (Bild 23). Montieren Sie, wenn Sie 1. Schärfen Sie die Schnittkante an beiden Enden des Schäden, Verschleiß oder Rillenbildung in diesem Schnittmessers mit einer Feile (Bild 25). Behalten Sie Bereich feststellen (Bild 23), sofort ein neues den ursprünglichen Winkel bei.
- Seite 14 Warten des Waschen der Unterseite des Schnittmesser-Treibriemens Mähwerks Entfernen des Waschen Sie die Mähwerkunterseite nach jedem Einsatz, um Grasrückstände zu beseitigen, damit das Mulchen Schnittmesser-Treibriemens verbessert und das Schnittgut besser auf dem Rasen verteilt 1. Bauen Sie das Mähwerk aus. Siehe „Entfernen des werden kann.
- Seite 15 Mähwerk oder durch Öffnungen im Metallflächen aus. Die passende Farbe erhalten Sie bei Mähwerk. Ihrem Toro Vertragshändler. 7. Lagern Sie die Maschine in einer sauberen, trockenen Garage oder an einem anderen geeigneten Ort ein. Decken Sie die Maschine ab, damit sie geschützt ist und...
- Seite 16 Spannscheibe oder Riemenscheibe fest. Messerriemenscheibe ist locker. 5. Die Motorriemenscheibe ist 5. Setzen Sie sich dann mit Ihrem beschädigt. Toro Vertragshändler in Verbindung. Die Schnittmesser drehen sich 1. Der Schnittmesser-Treibriemen 1. Bringen Sie einen neuen nicht. ist abgenutzt, locker oder Schnittmesser-Treibriemen an.
