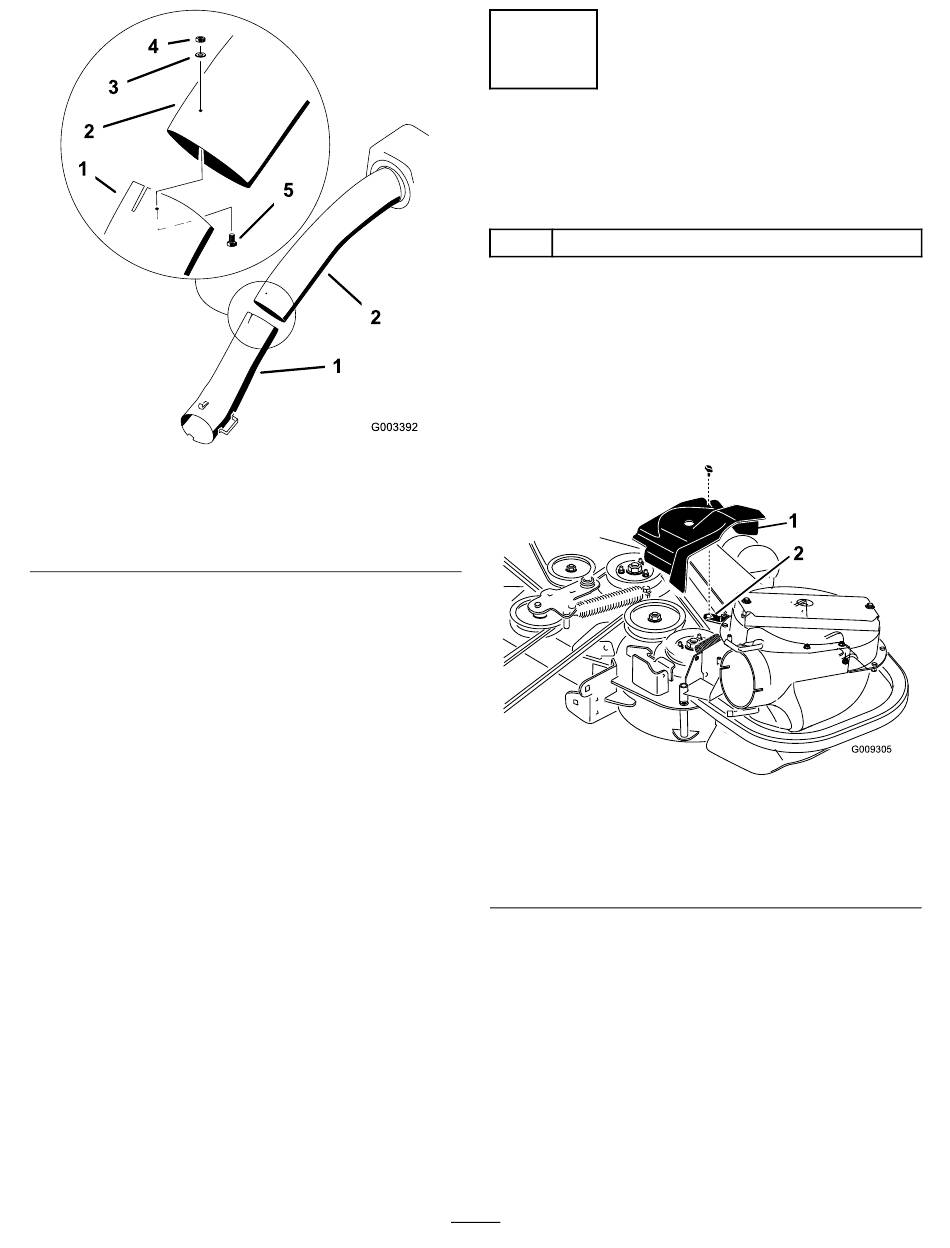

1. Unteres Rohr
2. Oberes Rohr
3. Flache Scheibe (7/32")
15. Setzen Sie das untere Rohr in das
Gebläsegehäuse ein und verriegeln es.
16. Hängen Sie die Körbe am Heckfangsystem ein.
Bild 29
4. Sicherungsmutter (Nr. 10)
5. Schraube (Nr. 10 x ¾")
9
Einbauen der
Riemenabdeckung
Für diesen Arbeitsschritt erforderliche Teile:
1 Riemenabdeckung (vom Gebläse- und Antriebskit)
Verfahren
1. Senken Sie das Mähwerk auf die niedrigste
Schnitthöhe ab.
2. Befestigen Sie die neue Riemenabdeckung
so, dass die Kerben an beiden Seiten über
die Stützen der Riemenabdeckung gehen und
verriegeln den Riegel
g003392
Bild zeigt Mähwerk mit 122 cm und 132 cm
1. Riemenabdeckung
2. Riemenabdeckungsstütze
18
(Bild 30 oder Bild 31).
Bild 30
3. Kerbe
g009305
