Toro Z Master G3 Bedienungsanleitung Seite 14

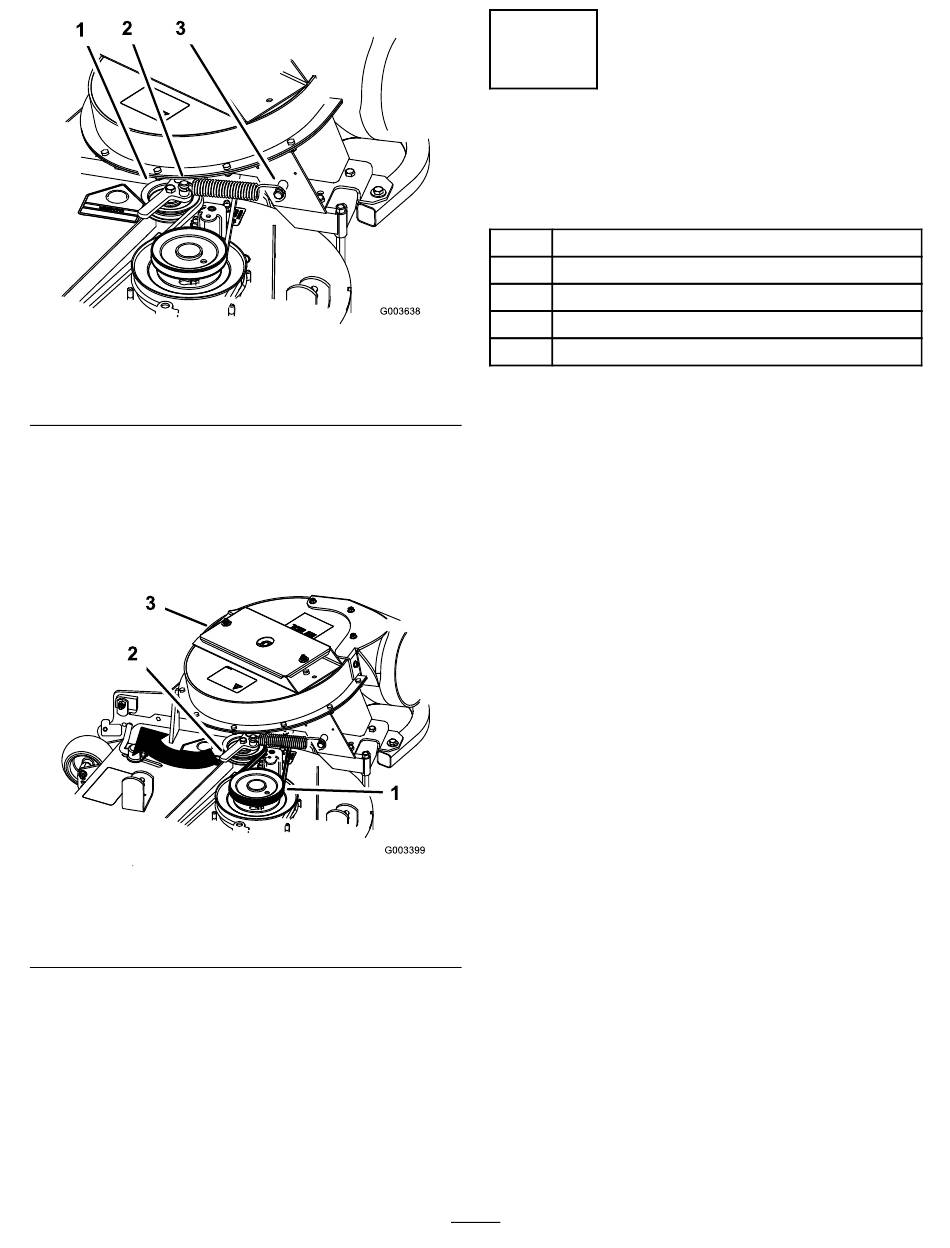

Bild 19
1. Gefederte Spannscheibe
2. Kurzes Hakenende
5. Ziehen Sie die gefederte Spannscheibe
zurück und verlegen den Riemen um die
Riemenscheibe am Mähwerk.
Hinweis:
Stellen Sie sicher, dass der Riemen
richtig um die Gebläseriemenscheiben verlegt
ist (Bild 20).
Bild 20
1. Mähwerkriemenscheibe
2. Gefederte Spannscheibe
g003638
3. Langes Hakenende
g003399
3. Gebläse
8
Montieren der
Auswurfrohre
Für diesen Arbeitsschritt erforderliche Teile:
1 Oberes Rohr
1 Unteres Rohr
3
Schraube (Nr. 10 x ¾")
3 Sicherungsmutter (Nr. 10)
3 Scheibe (7/32")
Verfahren
Wichtig:
Stellen Sie sicher, dass am Mähwerk die
niedrigste Schnitthöhe eingestellt ist, wenn Sie
die Auswurfrohre montieren.
Hinweis:
Vergessen Sie nicht, das Ablenkblech
zu ersetzen, wenn Sie das Heckfangsystem von
der Maschine abnehmen. Siehe
Ablenkblechs (Seite
1. Kuppeln Sie die Zapfwelle aus und aktivieren
die Feststellbremse.
2. Stellen Sie vor dem Verlassen der
Bedienungsposition den Motor ab, ziehen Sie
den Schlüssel ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen
sind.
3. Senken Sie das Mähwerk auf die niedrigste
Schnitthöhe ab.
4. Nehmen Sie die Fangkörbe ab, um das Rohr
unter der Abdeckung zu sehen.
5. Setzen Sie das obere Rohr in die Öffnung am
Heckfangsystem ein und ziehen es zurück,
sodass die Gummidichtung hervorsteht
oder Bild 22).
14
Austauschen des
31).
(Bild 21
