Toro Z Master G3 Bedienungsanleitung Seite 11

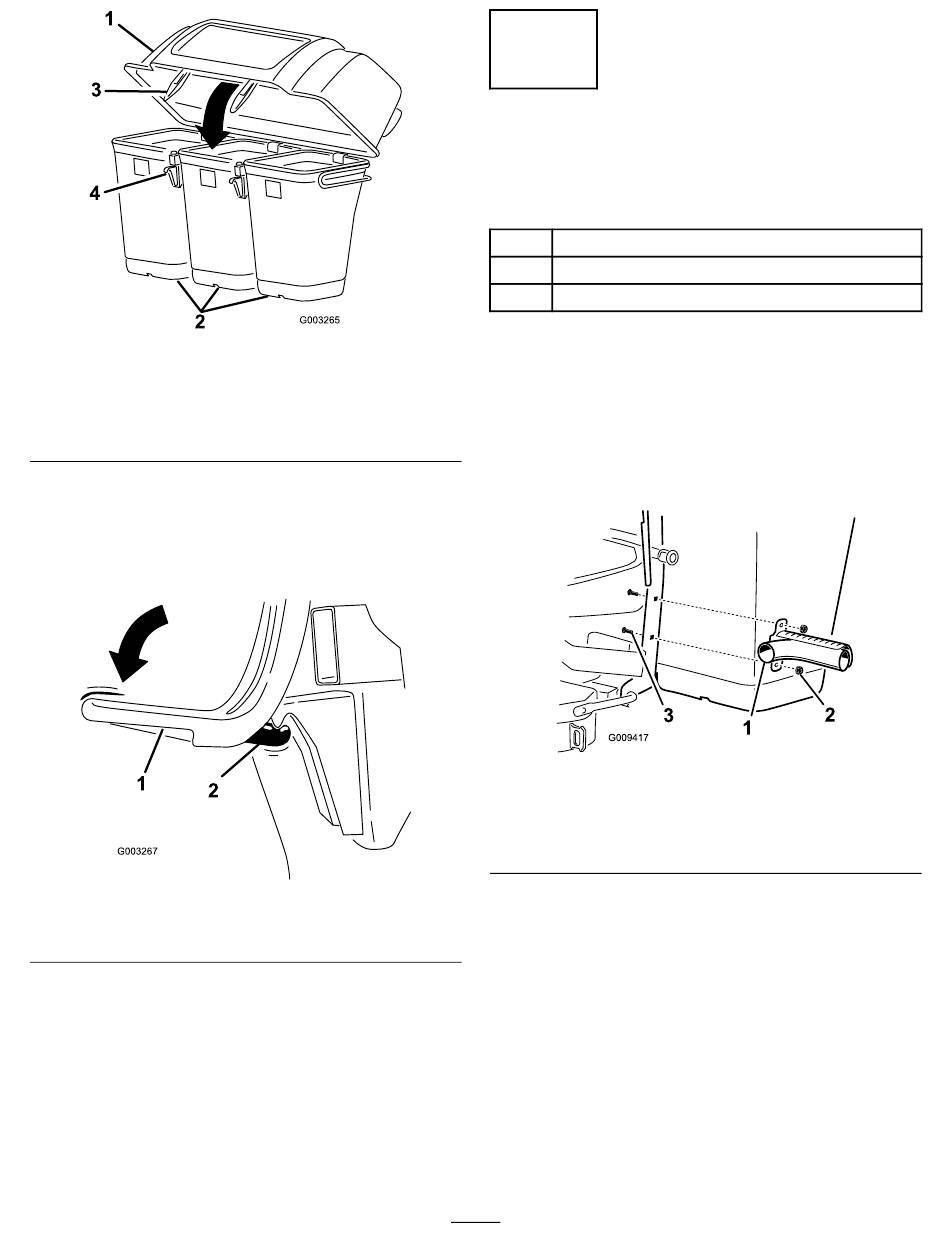

Bild 10
Bild zeigt Heckfangsystem mit drei Fangkörben
1. Abdeckung
2. Grasfangkorb
8. Positionieren Sie den Riegel des
Heckfangsystems unter den Riegelhaken
(Bild 11).
9. Drücken Sie den Riegel des Heckfangsystems
nach unten, bis er einrastet
Bild 11
1. Heckfangsystem-Riegel
g003265
3. Heckfangsystem-Riegel
4. Riegelhaken
(Bild 11).
g003267
2. Riegelhaken
5
Einbauen des
Auspuffablenkblechs
Für diesen Arbeitsschritt erforderliche Teile:
1 Auspuffablenkblech
2 Bundmutter (⅜")
2 Schlossschraube (⅜" x 1¼")
Verfahren
Montieren Sie das Auspuffablenkblech seitlich am
Heckfangsystemrahmen
Hinweis:
Stellen Sie sicher, dass das
Auspuffablenkblech über dem Auspuffrohr des
Auspuffs ist.
1. Auspuffablenkblech
2. Bundmutter (⅜")
11
(Bild 12).
Bild 12
3. Schlossschraube
(⅜" x 1¼")
g009417
