Toro Z Master G3 Bedienungsanleitung Seite 29

4. Nehmen Sie den vorhandenen Heckfangsystem-
Riemen von der Mähwerkriemenscheibe und
dann von den Gebläseriemenscheiben ab.
5. Verlegen Sie einen neuen Riemen um
die Gebläseriemenscheiben und die
Mähwerkriemenscheibe

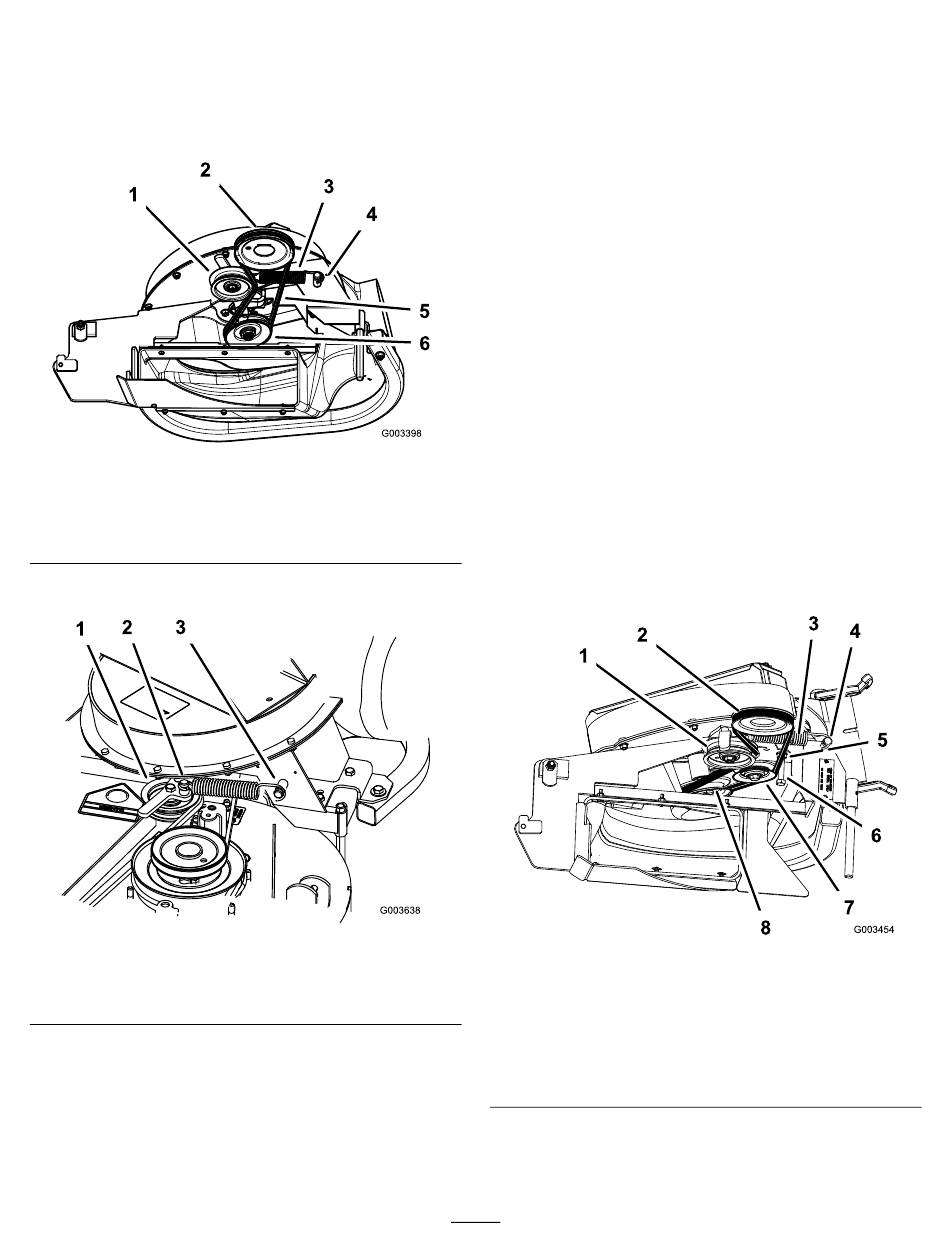

Bild 41
1. Spannscheibe
2. Mähwerkriemenscheibe
3. Feder
6. Setzen Sie die Feder ein, siehe
Bild 42
1. Gefederte Spannscheibe
2. Kurzes Hakenende
7. Ziehen Sie die gefederte Spannscheibe zurück
und verlegen den Riemen auf der gefederten
Spannscheibe (Bild
(Bild 41).
4. Federstift
5. Riemen
6. Gebläseriemenscheibe
Bild 42.
3. Langes Hakenende
41).
Austauschen des
Gebläseriemens für
Maschinen mit 122-cm-
und 132-cm-Mähwerken
1. Kuppeln Sie die Zapfwelle aus, stellen
die Fahrantriebshebel in die
N -Stellung und aktivieren die
EUTRAL
Feststellbremse.
2. Stellen Sie vor dem Verlassen der
Bedienungsposition den Motor ab, ziehen Sie
den Schlüssel ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen
sind.
3. Lockern Sie die Schraube der Riemenführung
(Bild 43).
4. Nehmen Sie den Gebläseriemen ab.
5. Legen Sie den neuen Riemen um die
g003398
Riemenscheibe am Gebläse
6. Verlegen Sie den Riemen zwischen der
fixierten Spannscheibe und der Schraube der
Riemenführung.
7. Ziehen Sie die Schraube der Riemenführung
(Bild 43) an.
g003638
1. Spannscheibe
2. Mähwerkriemenscheibe
3. Feder
4. Federstift
8. Setzen Sie die Feder ein, siehe
29
ARRETIERTE
(Bild 43).
Bild 43
5. Riemen
6. Schraube der
Riemenführung
7. Fixierte Spannscheibe
8. Gebläseriemenscheibe
Bild 44.
g003454
