Toro Z Master G3 Bedienungsanleitung Seite 17

Bild zeigt Heckfangsystem mit drei Fangkörben
1. Gebläse
2. Unteres Rohr
10. Stellen Sie sicher, dass das Mähwerk auf die
niedrigste Schnitthöhe abgesenkt ist.
11. Stellen Sie sicher, dass die Markierung von
24 noch vorhanden ist.
12. Verwenden Sie die drei Löcher oder Vertiefungen
im oberen Rohr als Schablone und bohren drei
Löcher (Durchmesser von 7/32") an der Stelle,
an der das obere und untere Rohr verbunden
sind (Bild 28).

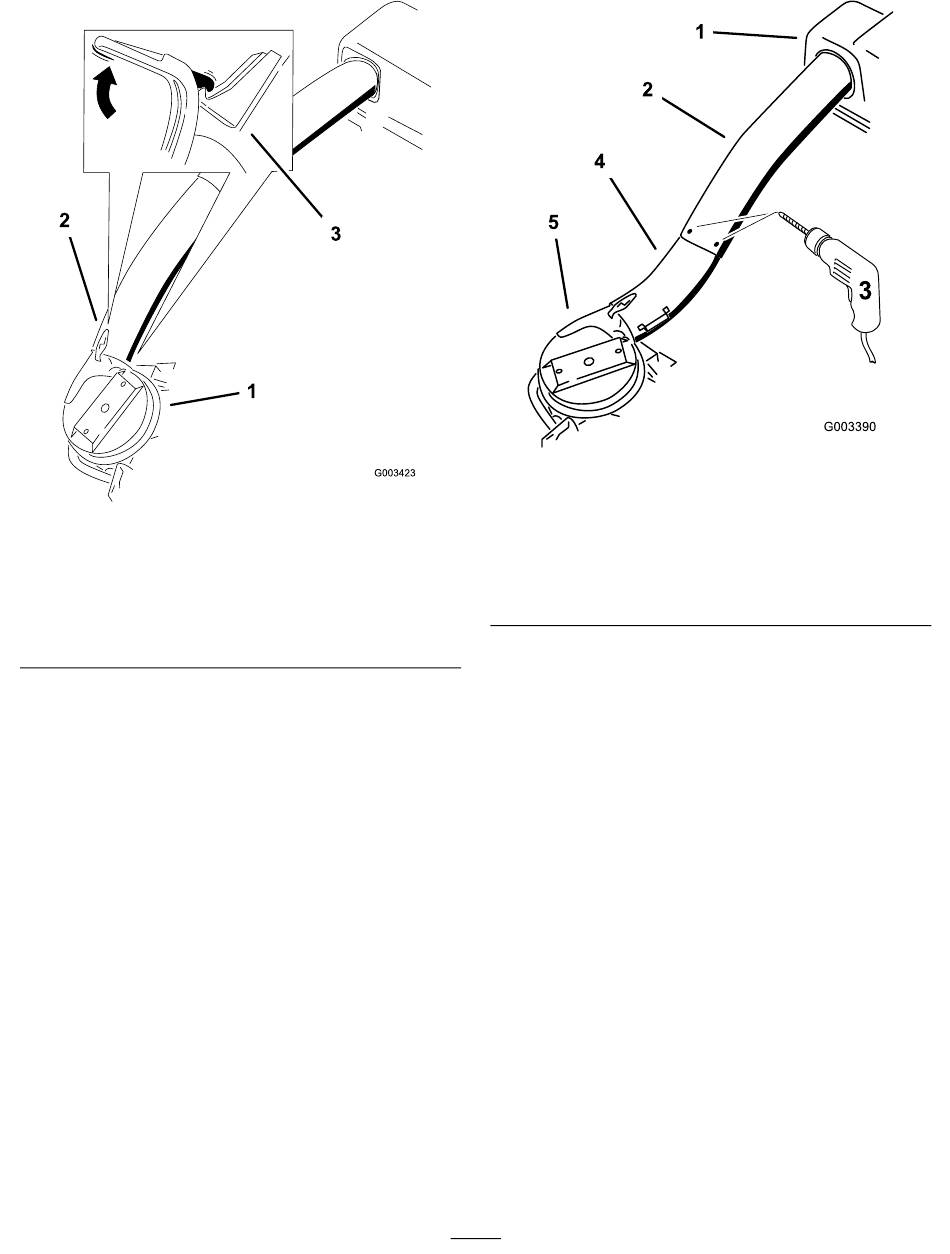

Bild 27
3. Riegel (Bild zeigt
Heckfangsystem mit
drei Fangkörben)
1. Heckfangsystemhaube
g003423
2. Oberes Rohr
3. Hier Löcher mit einem
Durchmesser von 7/32"
bohren (oberes Rohr als
Schablone verwenden).
13. Nehmen Sie das untere Rohr vom Gebläse ab.
14. Verbinden Sie das obere und untere Rohr mit
3 Schrauben (Nr. 10 x ¾"), 3 Flachscheiben
(7/32") und 3 Sicherungsmuttern (Nr. 10), wie
in Bild 29
17
Bild 28
4. Unteres Rohr
5. Gebläse
abgebildet.
g003390
