Toro Z Master G3 Bedienungsanleitung Seite 15

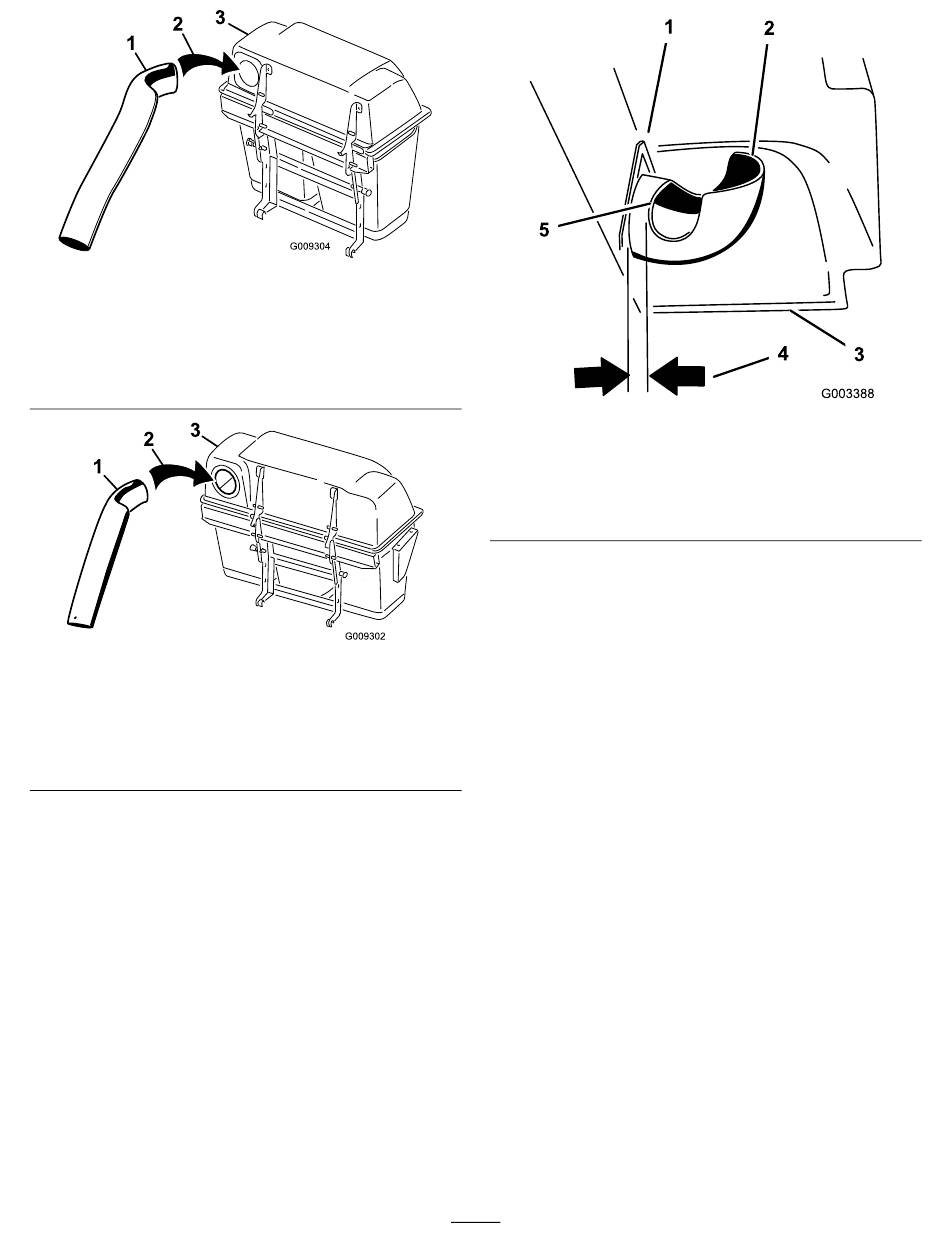

Bild 21
Bild zeigt Heckfangsystem mit zwei Fangkörben
1. Oberes Rohr
2. Öffnung am
Heckfangsystem
Bild 22
Bild zeigt Heckfangsystem mit drei Fangkörben
1. Oberes Rohr
2. Öffnung am
Heckfangsystem
6. Messen Sie bei abgesenkter Abdeckung wie
weit das Rohr in der Abdeckung ist.
Messen Sie von der Abdeckungsplatte bis zur
Kante des Rohrs, wie in
Hinweis:
Der Abstand muss 19 mm sein.
g009304
3. Heckfangsystemhaube
g009302
3. Heckfangsystemhaube
Bild 23 abgebildet.
1. Abdeckungsplatte
2. Oberes Rohr
3. Nach unten abgesenkte
Haube
7. Wenn Sie einen Abstand von 19 mm haben,
markieren Sie das obere Rohr außen an der
Stelle, an der die Gummidichtung hervorsteht
(Bild 24).
Hinweis:
Die Markierung stellt die richtige
Position für das obere Rohr sicher, wenn Sie die
Löcher bohren und das obere und untere Rohr
anschließen.
Hinweis:
Die Gummidichtung muss aus der
Heckfangsystemhaube hervorstehen.
15
Bild 23
4. 19 mm
5. Rohrkante
g003388
