Toro Z Master G3 Bedienungsanleitung Seite 16

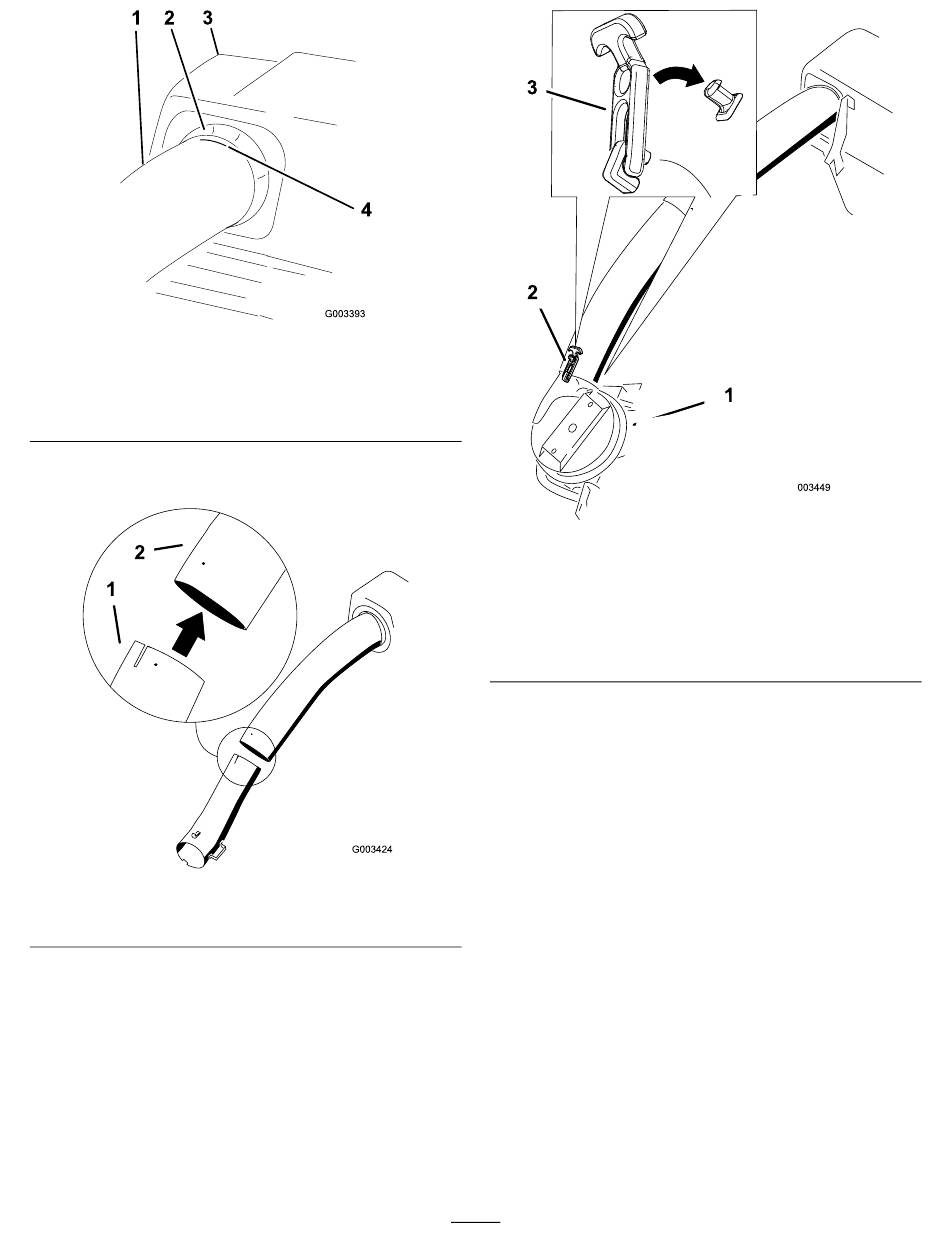

Bild 24
1. Oberes Rohr
2. Hervorstehende
Gummidichtung
8. Setzen Sie das untere Rohr in das obere Rohr
ein (Bild 25).
Bild 25
1. Unteres Rohr
9. Schieben Sie das untere Rohr auf die
Manschette und verriegeln sie
27).
Hinweis:
Oben und unten am Gebläsegehäuse
befindet sich ein Riegel.
g003393
3. Heckfangsystemhaube
4. Hier gegen die
Gummidichtung markieren
g003424
2. Oberes Rohr
(Bild 26 oder Bild
Bild zeigt Heckfangsystem mit zwei Fangkörben
1. Gebläse
2. Unteres Rohr
16
Bild 26
3. Riegel (Bild zeigt
Heckfangsystem mit
zwei Fangkörben)
g003449
