Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
EdgeSeries DPA-Mähwerk mit
8 oder 11 Messern (46 cm oder
56 cm)

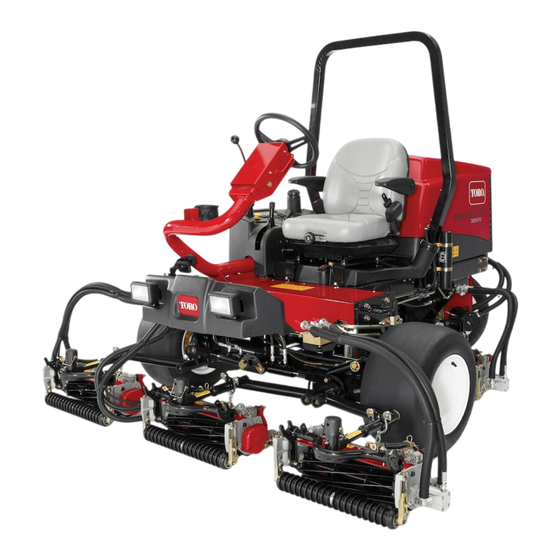

Zugmaschine Reelmaster
Modellnr. 03485—Seriennr. 405130001 und höher
Modellnr. 03486—Seriennr. 405130001 und höher
Modellnr. 03487—Seriennr. 405100001 und höher
Modellnr. 03488—Seriennr. 405130001 und höher
Form No. 3432-741 Rev A
®
3550 oder 3555
*3432-741* A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Edge Serie
Inhaltszusammenfassung für Toro Edge Serie
- Seite 1 8 oder 11 Messern (46 cm oder 56 cm) Zugmaschine Reelmaster ® 3550 oder 3555 Modellnr. 03485—Seriennr. 405130001 und höher Modellnr. 03486—Seriennr. 405130001 und höher Modellnr. 03487—Seriennr. 405100001 und höher Modellnr. 03488—Seriennr. 405130001 und höher *3432-741* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
Seriennr. Standort eines Händlers oder Registrierung des Produkts. In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitshinweise werden vom Wenden Sie sich an den Toro-Vertragshändler Sicherheitswarnsymbol (Bild 2) gekennzeichnet. oder Kundendienst, wenn Sie eine Serviceleistung, Dieses Warnsymbol weist auf eine Gefahr hin, die zu Originalersatzteile von Toro oder weitere schweren oder tödlichen Verletzungen führen kann,... -
Seite 3: Sicherheit
Sicherheit 1 Anbringen des Schmiernippels der Spindel............5 2 Einstellen der Schneideinheit......6 Diese Maschine erfüllt EN ISO 5395 ANSI B71.4-2017. 3 Einbau der Spindelmotoren ......6 Produktübersicht ............7 Allgemeine Sicherheit Technische Daten ..........7 Anbaugeräte, Zubehör ........7 Dieses Produkt kann Hände und Füße amputieren. -
Seite 4: Sicherheitshinweise Zum Messer
Tauschen Sie abgenutzte oder beschädigte Messer mit besonderer Vorsicht vor. Wechseln Aufkleber aus. oder schärfen Sie die Messer, sie dürfen • Verwenden Sie nur von Toro zugelassenes keinesfalls geglättet oder geschweißt werden. Zubehör, Anbaugeräte, und Ersatzteile. • Denken Sie bei Maschinen mit mehreren... -
Seite 5: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Anbringen des Schmiernippels der Gerader Schmiernippel Spindel. – Keine Teile werden benötigt Einstellen der Schneideinheit. O-Ring Einbau der Spindelmotoren. Bundkopfschrauben (können vormontiert vorliegen) Medien und zusätzliche Artikel... -
Seite 6: Einstellen Der Schneideinheit
Einbau der Spindelmotoren Für diesen Arbeitsschritt erforderliche Teile: O-Ring g031255 Bundkopfschrauben (können vormontiert vorliegen) Bild 4 1. Kopfschraube (2) 3. Schmiernippel Verfahren 2. Stellschraube 4. Fettöffnung Wichtig: Bevor Sie die Spindelmotoren einbauen, beschaffen und installieren Sie die Bringen Sie den geraden Schmiernippel an (Bild Gegengewichte oder anderes Zubehör auf der gegenüberliegenden Seite der Mähwerke von... -
Seite 7: Produktübersicht
Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Betriebsposition. Anbaugeräte, Zubehör Einstellen der Ein Sortiment an von Toro zugelassenen Anbaugeräten und Zubehör wird für diese Maschine Schneideinheit angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Eine Liste der zugelassenen Anbaugeräte und Zubehörteile erhalten... -
Seite 8: Einstellen Des Untermessers Auf Die Spindel
Interaktion. Testen Sie nach dem Durchführen der Kanten zu erhalten (weitere Angaben finden Sie Schritte die Leistung der Schneideinheit vor Ort. Sie in der Toro Anleitung zum Schärfen von Spindel- müssen ggf. weitere Einstellungen vornehmen, um und Sichelmähern, Form No. 09168SL). - Seite 9 • Sie müssen weitere Anpassungen vornehmen, wenn die Grünfläche sehr dicht oder die Schnitthöhe sehr niedrig ist. Für diese Schritte benötigen Sie die folgenden Werkzeuge: • Beilagscheibe (0.05 mm) (Toro Teilenummer 125-5611) • Schnittleistungspapier (Toro Teilenummer 125-5610) g027165 Bild 10 Stellen Sie die Schneideinheit auf eine flache und ebene Fläche.
-
Seite 10: Einstellen Der Heckrolle
geringen Widerstand an der Beilagscheibe Senken Sie die Rolle und die Schrauben von zwischen dem gleichen Messer und dem den Montageflanschen und den Distanzstücken Untermesser erhalten. der Seitenplatte ab. Wiederholen Sie die Schritte und 9, bis die Legen Sie die Distanzstücke auf die Schrauben Beilagscheibe durch beide Schlitze mit geringem in den Rollenhalterungen. -
Seite 11: Einstellen Der Schnitthöhe
Lösen Sie die Mutter an der Messlehre (Bild 15) und stellen Sie die Einstellschraube auf die gewünschte Schnitthöhe ein. Der Abstand zwischen dem unteren Ende des Schraubenkopfs und der Stirnseite der Messlehre ist die Schnitthöhe. g027169 Bild 13 1. Rasenkompensierungsfeder 3. Federstange 2. - Seite 12 Ziehen Sie die Muttern an, um die Einstellung zu arretieren. Hinweis: Ziehen Sie die Muttern nicht zu fest. Ziehen Sie sie so fest an, dass die Scheibe keinen Spielraum hat.
- Seite 13 Schnitthöhentabelle Schnitthöhenein- Schnittschärfe Anzahl der hinteren Anzahl der Mit installiertem Distanzstücke Kettenglieder Groomer** stellung 0,64 cm Weniger Normal Mehr 0,95 cm Weniger Normal Mehr 1,27 cm Weniger Normal Mehr 1,56 cm Weniger Normal Mehr 1,91 cm Weniger Normal Mehr 2,22 cm Weniger Normal Mehr...
- Seite 14 Ermitteln Sie mit der folgenden Tabelle, welches Untermesser am besten für die gewünschte Schnitthöhe geeignet ist. Untermesser/Schnitthöhentabelle Untermesser Bestellnummer Höhe der Untermesserlippe Schnitthöhe Niedrige Schnitthöhe 121-3167 (46 cm) 5,6 mm 6,4 bis 12,7 mm (optional) 110-4084 (56 cm) EdgeMax® niedrige 5,6 mm 6,4 bis 12,7 mm Schnitthöhe...
-
Seite 15: Begriffe In Der Schnitthöhentabelle
Maschine müssen auf dieselbe Schnittschärfe die effektive Schnitthöhe regelmäßig mit dem eingestellt sein (Anzahl der hinteren Distanzstücke, Turf Evaluator, Modell 04399, um die gewünschte Toro Bestellnummer 106-3925), sonst kann sich dies Basisschnitthöheneinstellung zu ermitteln. negativ auf das Schnittbild auswirken (Bild 18). -
Seite 16: Wartung
Wartung Einfetten der Schneidein- heiten Verwenden des Ständers Fetten Sie die fünf Schmiernippel an jeder beim Kippen der Schneideinheit (Bild 21) regelmäßig mit Nr. 2 Schmierfett auf Lithiumbasis ein. Schneideinheit Die Frontrolle und Heckrolle haben zwei Schmierstellen und die Spindelmotorwelle hat eine Wenn Sie die Schneideinheit kippen müssen, um Schmierstelle. -
Seite 17: Hinterschleifen Der Spindel
Hinterschleifen der Spindel Hinweis: Um die Kante der Spindel und des Untermessers länger scharf zu halten, prüfen Die Spindel hat eine Kante von 1,3 mm bis 1,5 mm Sie nach dem Fräsen der Spindel und/oder des und einen Hinterschliff von 30 Grad. Untermessers nach dem Mähen von zwei Fairways den Kontakt zwischen Spindel und Untermesser Wenn die Kante breiter als 3 mm ist, führen Sie... -
Seite 18: Warten Des Untermessers
(Bild Die Neigung, den Sie zum Schleifen der Untermesser verwenden, spielt eine große Rolle. Prüfen Sie mit dem Neigungsmesser (Toro Bestellnummer 131-6828) und der Neigungsmesserbefestigung (Toro Bestellnummer 131-6829) die von der Schleifmaschine erstellte Neigung und korrigieren Sie dann mögliche Ungenauigkeiten der Schleifmaschine. -
Seite 19: Warten Des Untermesserträgers
Warten des Untermesser- Positionieren Sie den Neigungsmesser an der Unterseite des Untermessers, wie in Bild 26 trägers abgebildet. Entfernen des Untermesserträgers Drehen Sie die Einstellschrauben des Untermesserträgers nach links, um den Abstand zwischen Untermesser und Spindel zu vergrößern (Bild 28). g034113 Bild 26 2. -
Seite 20: Montieren Des Untermessers
Montieren des Untermessers Entfernen Sie Rost, Kalk oder Korrosion von der Oberseite des Untermesserträgers und tragen Sie einen dünnen Ölfilm auf die Oberfläche des Untermesserträgers auf. Reinigen Sie das Schraubengewinde. g027176 Tragen Sie Gewindesicherungslack auf Bild 30 die Schrauben auf und befestigen Sie das 1. -
Seite 21: Warten Der Hd-Dpas (Dual Point Adjuster)
Warten der HD-DPAs (Dual Point Adjuster) Entfernen Sie alle Teile (siehe Installationsanlei- tung für das HD-DPA-Kit und Bild 34). Tragen Sie ein Gleitmittel innen im Büchsenbe- reich am mittleren Schneideinheitrahmen auf (Bild 34). Fluchten Sie die Keile an den Flanschbüchsen mit den Schlitzen im Rahmen aus und setzen Sie die Büchsen ein (Bild... -
Seite 22: Warten Der Rolle
Warten der Rolle Tragen Sie ein Gleitmittel auf das Gewinde der Einstellschraube für den Untermesserträger auf, die in die Einstellerwelle passt. Für das Warten der Rolle ist ein Kit zum Überholen der Rolle, Bestellnummer 114-5430, und ein Schrauben Sie die Einstellschraube für den Werkzeugkasten, Bestellnummer 115-0803 Untermesserträger in die Einstellerwelle. - Seite 23 g007790 Bild 35 6. Lagermutter 1. Kit zum Überholen der Rolle (Bestellnummer 114-5430) 7. Werkzeug für innere Dichtung 2. Werkzeugkasten zum Überholen der Rolle (Bestellnummer 115-0803) 3. Innere Dichtung 8. Scheibe 4. Lager 9. Werkzeug für Lager bzw. äußere Dichtung 5.
- Seite 24 Hinweise:...
- Seite 25 Hinweise:...
-
Seite 26: Einbauerklärung
Einbauerklärung The Toro Company, 8111 Lyndale Ave., South Bloomington, MN, USA erklärt, dass das (die) folgende(n) Gerät(e) den aufgeführten Richtlinien entsprechen, wenn es (sie) gemäß der beiliegenden Anweisungen an bestimmten Toro Modellen montiert werden, wie in der relevanten Konformitätsbescheinigung angegeben. - Seite 27 Unternehmen. Speicherung persönlicher Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die vorstehend aufgeführten Zwecke relevant ist, und in Übereinstimmung mit den gesetzlichen Bestimmungen. Weitere Informationen über die geltenden Speicherdauern erhalten Sie bei legal@toro.com. Toros Engagement für Sicherheit Ihre persönlichen Daten können in den USA oder einem anderen Land verarbeitet werden, in dem möglicherweise weniger strenge Datenschutzgesetze...
