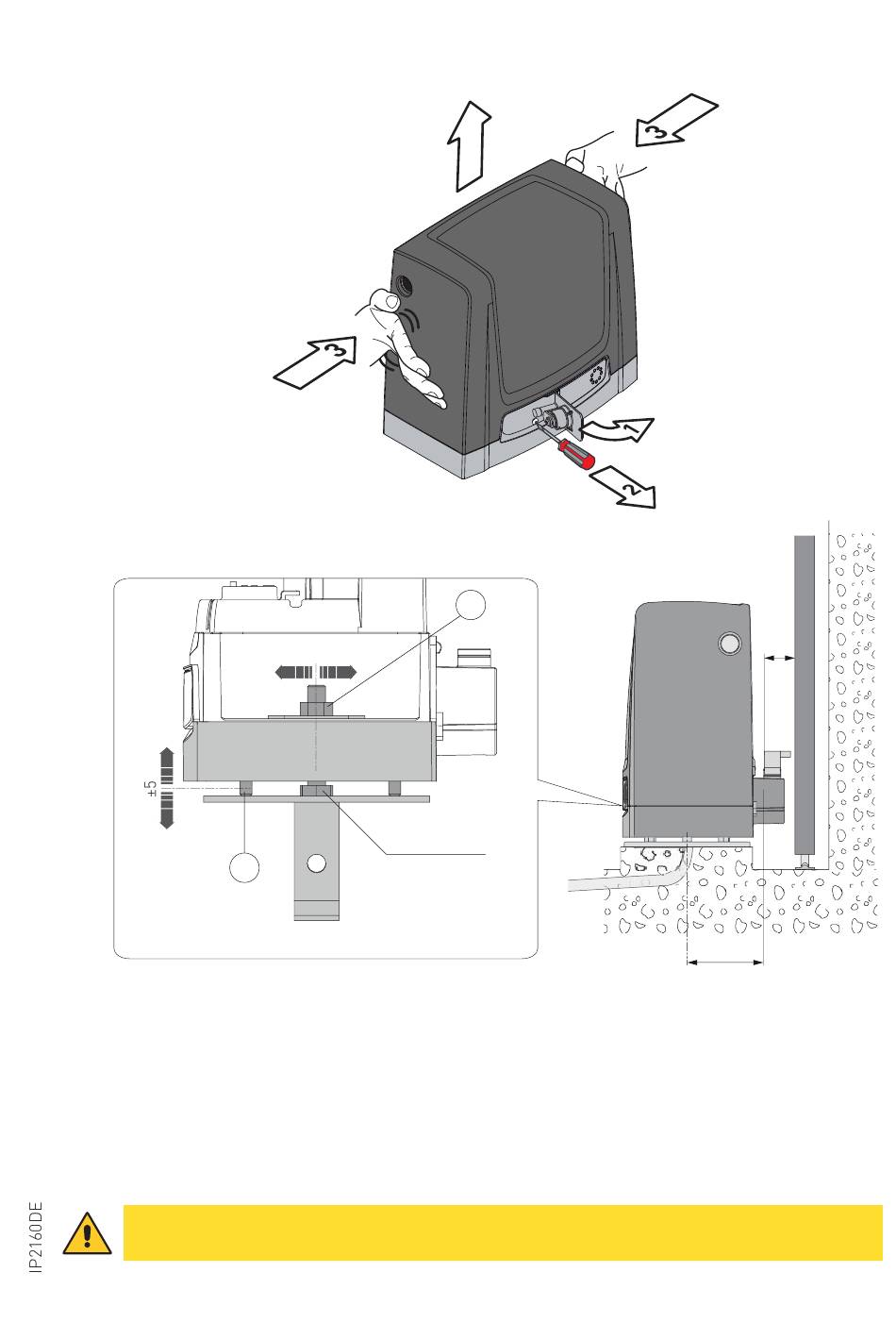

5.3 Installation des Getriebemotors
-
Den Getriebemotor [1] entriegeln (siehe GEBRAUCHSANWEISUNG). Die vordere Schraube [2]
ausschrauben und das Gehäuse zur Seite drücken und entfernen [3-4].
-
Den Getriebemotor auf der Grundplatte positionieren.
-
Den Getriebemotor einstellen: horizontal, indem man ihn auf den Ösen der Motorbasis gleiten
lässt und vertikal mit den vier Nivellierungsschrauben [A].
HINWEIS: bei der vertikalen Einstellung den Getriebemotor leicht gegenüber der Grundplatte
angehoben halten, um die Befestigung der Zahnstange und eventuelle zukünftige Einstellungen
zu gestatten.
-
Nach Beendigung der Einstellungen den Getriebemotor mit den Schrauben [B] arretieren.
ACHTUNG: Der Getriebemotor muss entsprechend angehoben werden, um eine Über-
schwemmung zu vermeiden.
