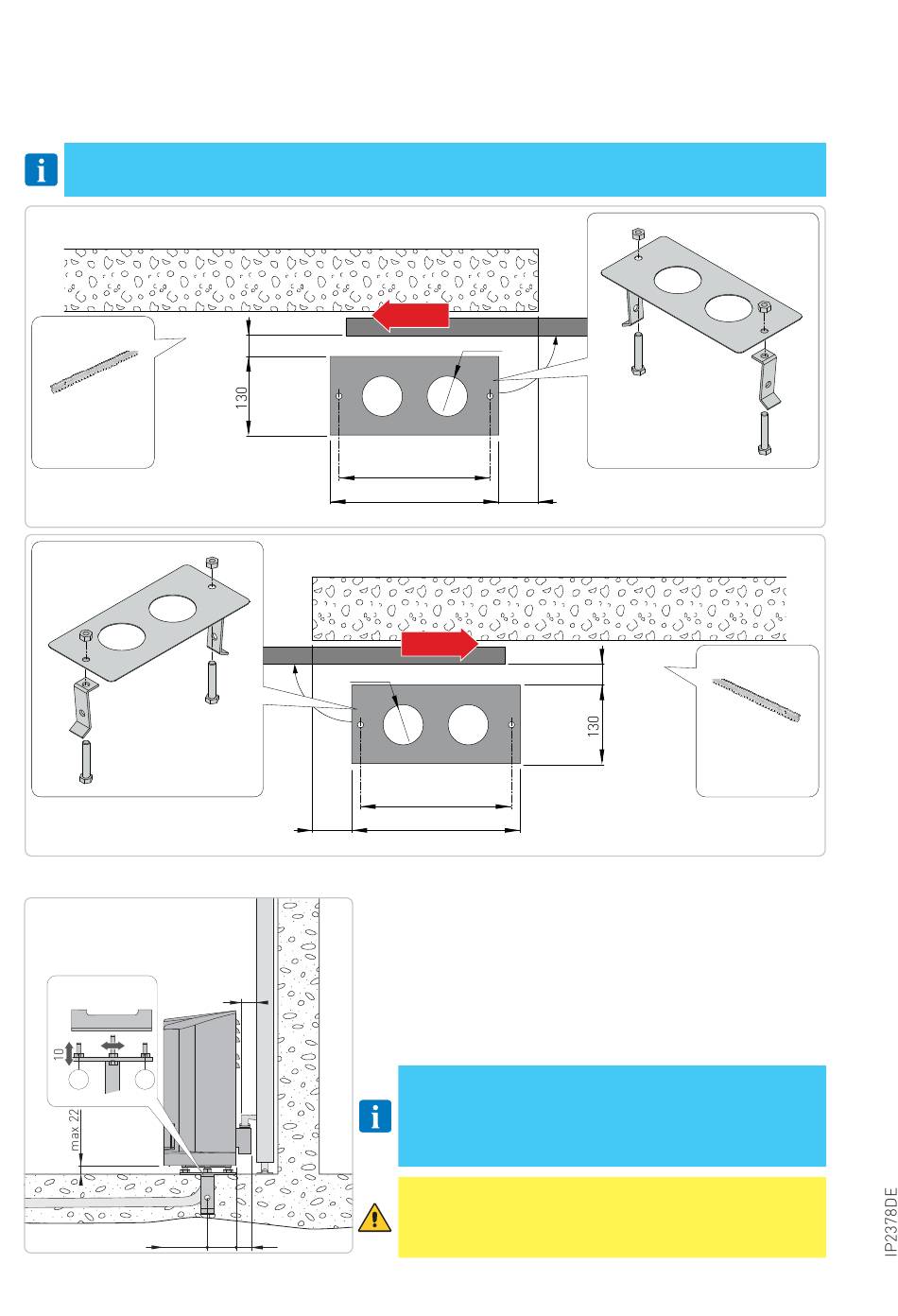

5.2 Vorbereitung der Grundplatte
- Setzen Sie die Befestigungslaschen an der Grundplatte ein und befestigen Sie sie mit den
mitgelieferten Muttern.
- Betonieren Sie die Befestigungslaschen und die Grundplatte in ein Fundament ein, das eben
und sauber sein muss, wobei die in der Abbildung gezeigten Maße einzuhalten sind.
HINWEIS: Wenn das Betonfundament bereits vorhanden ist, kann die Grundplatte mit M8-Dübeln,
die nicht von uns geliefert werden, befestigt werden, um eine Höhenverstellung zu ermöglichen.
[*] CROSSCRI
X=40
5.3 Installation des Getriebemotors
10
A
A
102
X+20 [*]
70[**]
90°
Ø50x2
min
60
- Entriegeln Sie den Getriebemotor (siehe BETRIEBSANLEI-
X
[mm]
66
37
OPENING
Ø50x2
240
min
270
150
OPENING
240
270
TUNG) und ziehen Sie den Schlüssel ab. Lösen Sie die beiden
vorderen Schrauben und entfernen Sie das Gehäuse [9]. Setzen
Sie den Getriebemotor auf die Grundplatte. Einstellungen des
Getriebemotors. In der Horizontalen durch Verschieben des Ge-
triebemotors an den Langlöchern der Verankerungsbügel (max.
10 mm). In der Vertikalen mit den vier Nivellierschrauben [A].
HINWEIS: Halten Sie bei der Einstellung in der Verti-
kalen den Getriebemotor gegenüber der Grundplatte
leicht angehoben, um die Befestigung der Zahnstange
und die nachfolgenden Einstellungen zu ermöglichen.
ACHTUNG: Der Getriebemotor muss in geeig-
neter Weise vom Boden abgehoben werden, um
eine Überflutung zu vermeiden.
12
90°
[mm]
X+20 [*]
70[**]
[*] CROSSCRI
[mm]
X=40
