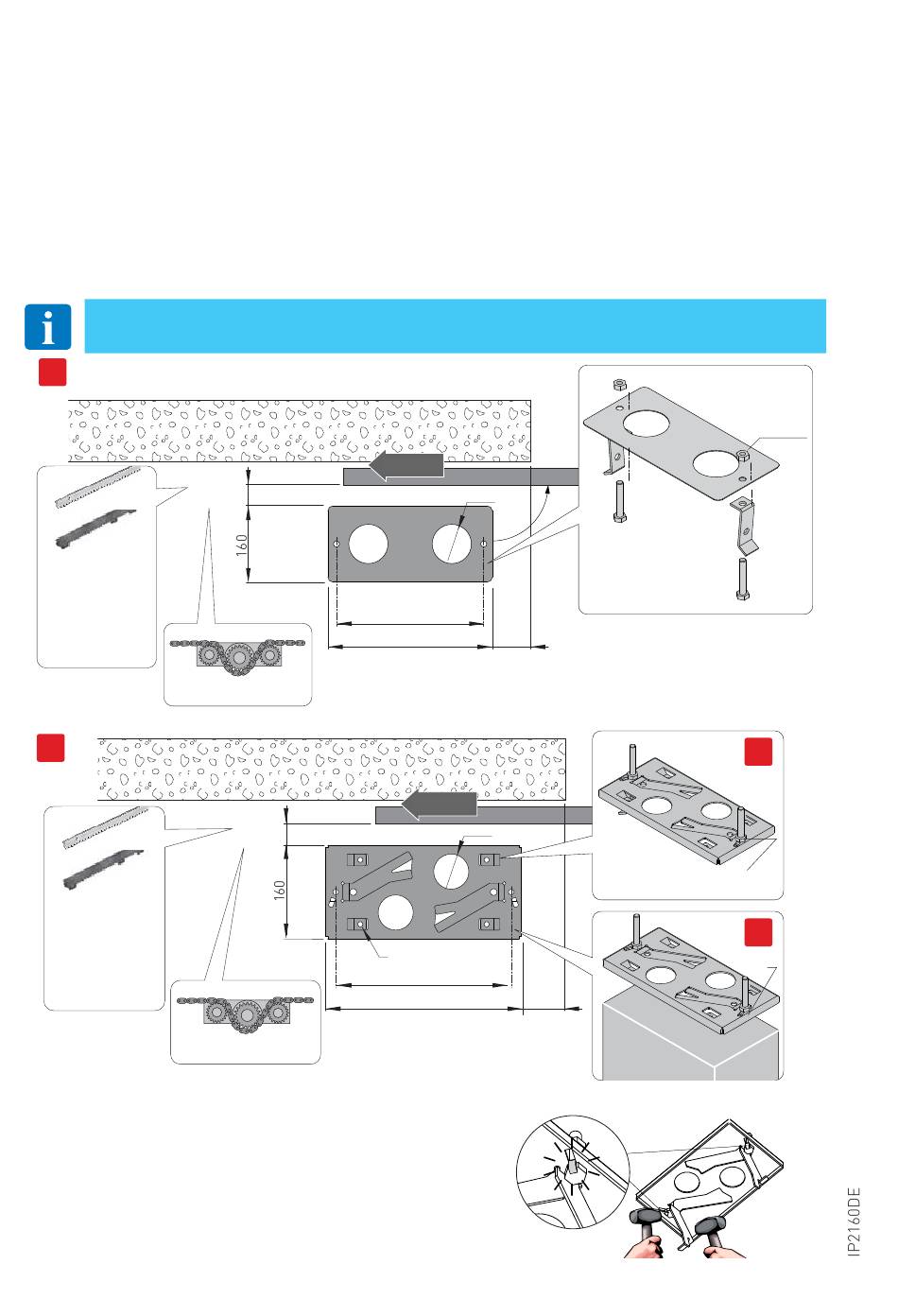

5.2 Die Grundplatte vorbereiten
[1] Die Verankerungskrampen auf der Grundplatte einsetzen und sie mit den mitgelieferten Muttern
befestigen.
[2] Die Schrauben in die Grundplatte einsetzen und mit den Muttern arretieren, danach die Me-
talllasche umbiegen, damit die Schraube nicht austreten kann.
Die vorgeformten Krampen mithilfe eines Hammers nach unten ziehen, damit eine ordnungs-
gemäße Verankerung am Beton gewährleistet ist.
-
Eine Zementfläche vorbereiten und die Verankerungskrampen und die Grundplatte darin
einzementieren. Die Platte muss waagerecht und sauber sein. Dabei die auf der Abbildung
angegebenen Abmessungen einhalten.
HINWEIS: Ist die Zementfläche bereits vorhanden, kann die Grundplatte [2] mithilfe von
M8 Dübeln, die nicht im Lieferumfang enthalten sind, befestigt werden.
1
[*] CROSSCRI
[*] CR4N4
bis zu
fino a 500 Kg
CR4N6
bis zu
fino a 800 Kg
X=40
[**] NES100CKT
2
[*] CROSSCRI
[*] CR4N4
bis zu
fino a 500 Kg
CR4N6
bis zu
fino a 800 Kg
X=40
[**] NES100CKT
X+25 [*]
70[**]
X+25 [*]
70 [**]
OPENING
ÖFFNUNG
Ø80
300
335
min
40 [**]
OPENING
ÖFFNUNG
Ø60
Ø9
300
min
40[**]
340
10
90°
1
M12
NES100PSU
low type
M12
low type
2a
2b
M12-low
type
