Scheppach HL 800 Originalanleitung Seite 44

Fig. 6
B
Fig. 7
Fig. 8
10
44
A
10

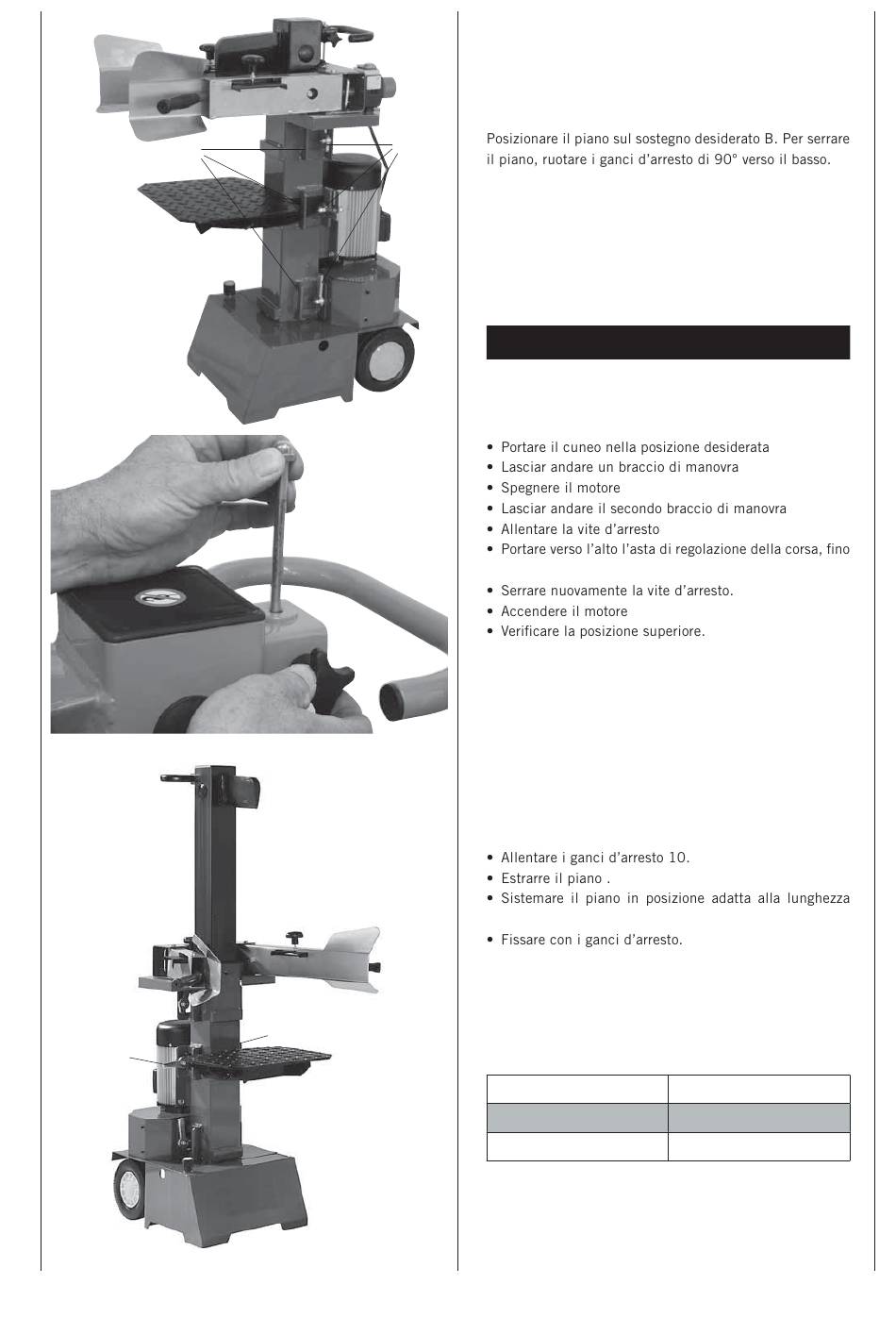

Montaggio del piano del banco, Fig. 6
Il piano del banco può essere montato, a seconda della
lunghezza dei ceppi, a tre altezze: 52 cm, 78 cm e 104
cm. In ciascuna posizione sono disponibili i ganci d'ar-
resto A.
Indicazioni di lavoro
Limitazione della corsa per il legno corto, Fig. 7
Posizione inferiore del cuneo ca. 10 cm sopra il banco
da taglio
allo scatto della molla
Regolare l'altezza del banco, Fig. 8
Piano in posizione superiore per ceppi fino a 52 cm,
Piano in posizione media per ceppi fino a 78 cm,
Piano in posizione inferiore per ceppi fino a 104 cm,
Nota: utilizzando il cuneo a croce, si riduce la distanza a
ca. 2 cm
del ceppo.
Verifica funzionale
Prima di ogni utilizzo, bisogna eseguire una prova fun-
zionale.
Azione:
Spingere entrambi i manici verso
il basso.
Lasciando una maniglia
Lasciando entrambi i manici
Prima di ogni impiego, bisogna eseguire una verifica del
livello dell'olio, vedere Capitolo "Manutenzione"!
Risultato:
Il cuneo scende – fino a ca. 10
cm sopra il piano.
Il cuneo resta fermo nella
posizione scelta.
Il cuneo ritorna nella posizione
superiore.
