ADIRA LI RT 1000VA – 3000 VA
Des Weiteren können der/die Verbraucher i.d.R. über eine entsprechende Kalt-
geräteleitung mit der USV verbunden werden.
Desgleichen ist hier darauf zu achten, dass die Schutzleiterverbindung und die
entsprechende Absicherung der Verbraucher vorliegen.
Netzeingang
(S)
L
L
N
N
PE
PE
(1)
* 2poliges Netztrennrelais
Ist bei Netzausfall
(Batteriebetrieb) geöffnet.

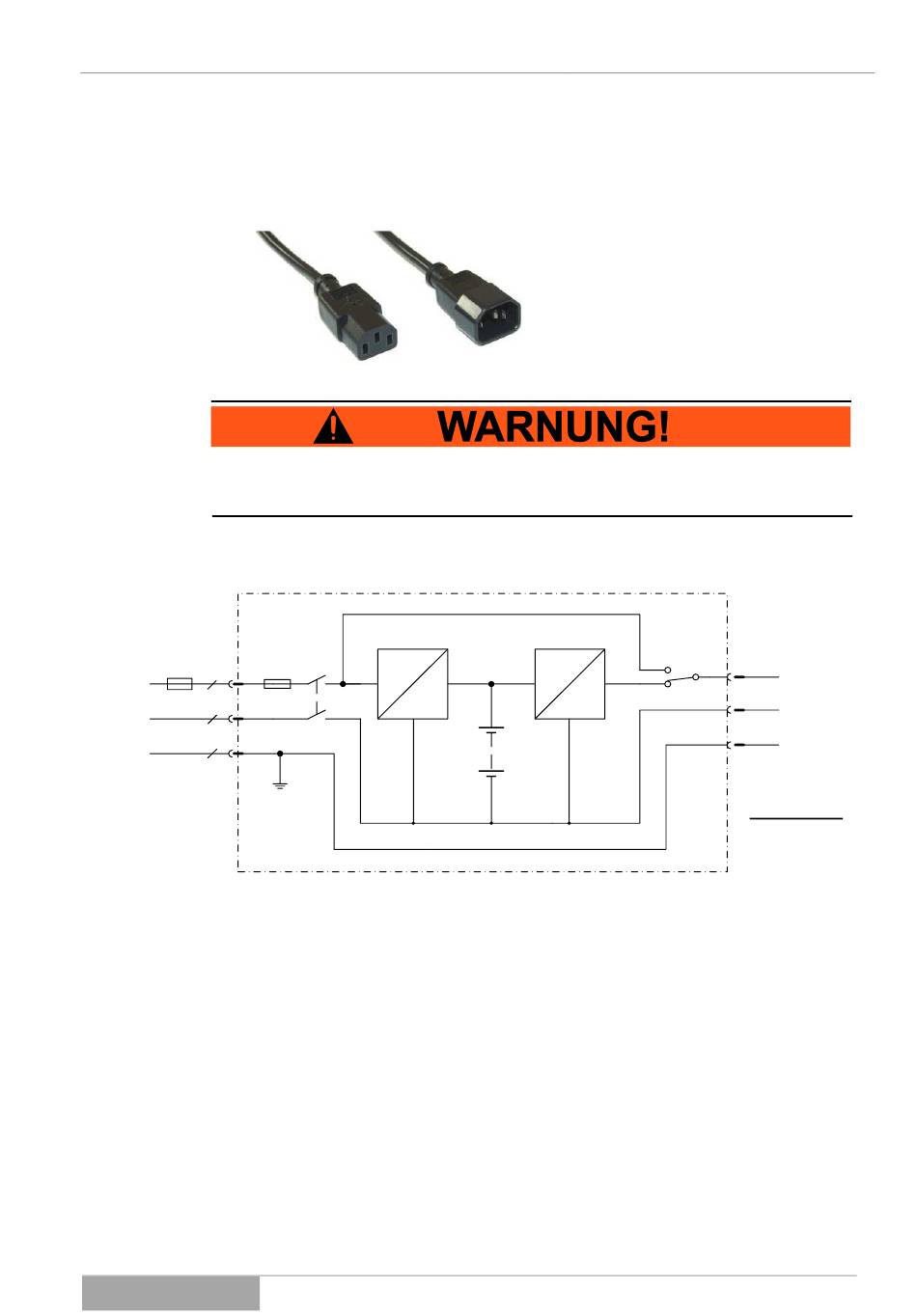

Abb. 5-1 Blockschaltbild der USV-Serie ADIRA
ADIRA LI RT-Serie
~
*
=
Installation und Anschluss
Bypassrelais
=
L
~
N
PE
Ausgang
Last
L
N
PE
Im Batteriebetrieb
kein TN -Netz
36
