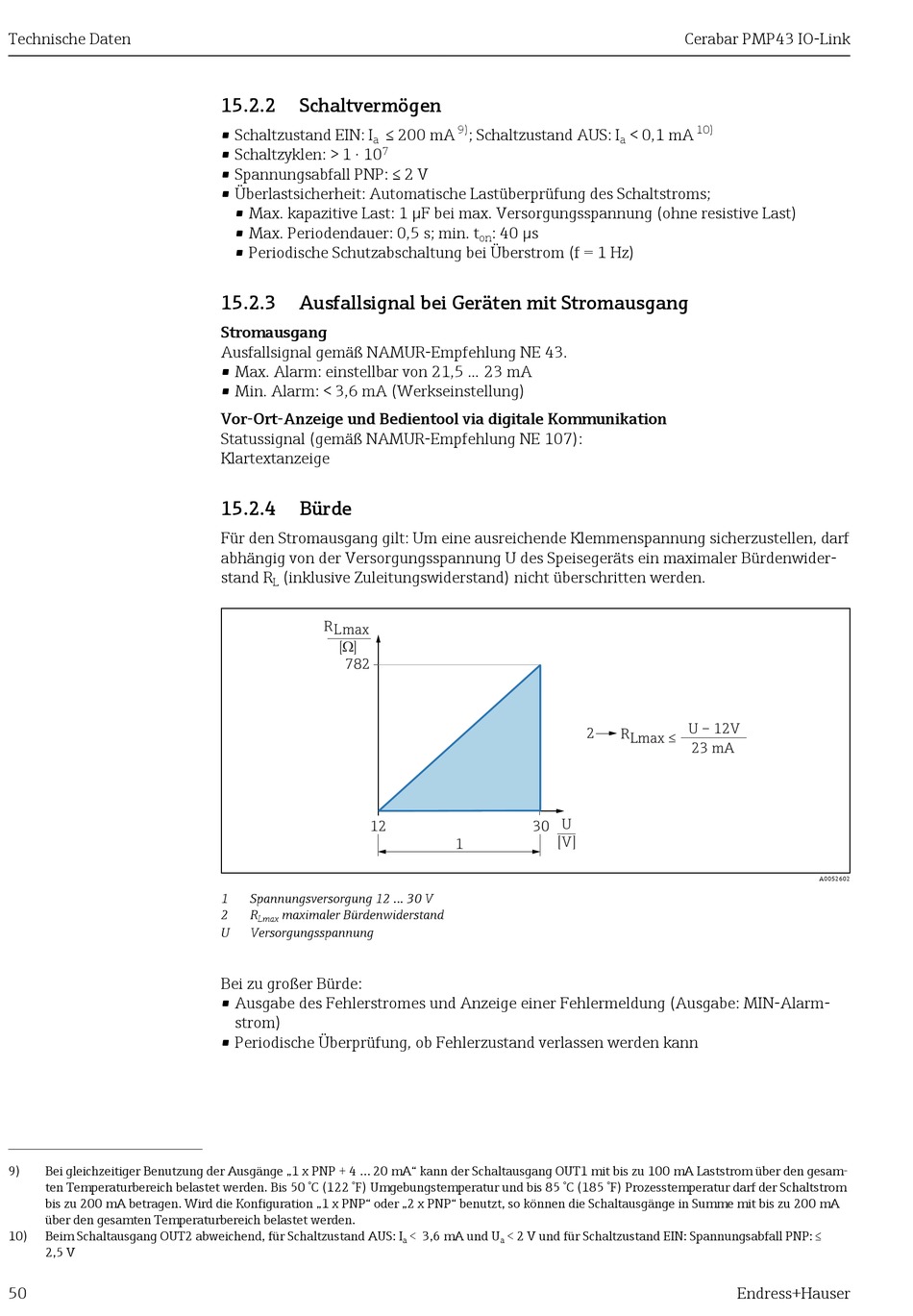

Endress+Hauser Cerabar PMP43 IO-Link Betriebsanleitung Seite 50

Vorschau ausblenden Andere Handbücher für Cerabar PMP43 IO-Link:

Werbung

Technische Daten
9)
Bei gleichzeitiger Benutzung der Ausgänge „1 x PNP + 4 ... 20 mA" kann der Schaltausgang OUT1 mit bis zu 100 mA Laststrom über den gesam-
ten Temperaturbereich belastet werden. Bis 50 °C (122 °F) Umgebungstemperatur und bis 85 °C (185 °F) Prozesstemperatur darf der Schaltstrom
bis zu 200 mA betragen. Wird die Konfiguration „1 x PNP" oder „2 x PNP" benutzt, so können die Schaltausgänge in Summe mit bis zu 200 mA
über den gesamten Temperaturbereich belastet werden.
10)
Beim Schaltausgang OUT2 abweichend, für Schaltzustand AUS: I
2,5 V
50
15.2.2
Schaltvermögen
• Schaltzustand EIN: I
  ≤ 200 mA
a
• Schaltzyklen: > 1 · 10
7
• Spannungsabfall PNP: ≤ 2 V
• Überlastsicherheit: Automatische Lastüberprüfung des Schaltstroms;
• Max. kapazitive Last: 1 µF bei max. Versorgungsspannung (ohne resistive Last)
• Max. Periodendauer: 0,5 s; min. t
• Periodische Schutzabschaltung bei Überstrom (f = 1 Hz)
15.2.3
Ausfallsignal bei Geräten mit Stromausgang
Stromausgang
Ausfallsignal gemäß NAMUR-Empfehlung NE 43.
• Max. Alarm: einstellbar von 21,5 ... 23 mA
• Min. Alarm: < 3,6 mA (Werkseinstellung)
Vor-Ort-Anzeige und Bedientool via digitale Kommunikation
Statussignal (gemäß NAMUR-Empfehlung NE 107):
Klartextanzeige
15.2.4
Bürde
Für den Stromausgang gilt: Um eine ausreichende Klemmenspannung sicherzustellen, darf
abhängig von der Versorgungsspannung U des Speisegeräts ein maximaler Bürdenwider-
stand R
(inklusive Zuleitungswiderstand) nicht überschritten werden.
L
R Lmax
[ ] W
782
12
1
Spannungsversorgung 12 ... 30 V
2
R
maximaler Bürdenwiderstand
Lmax
U
Versorgungsspannung
Bei zu großer Bürde:
• Ausgabe des Fehlerstromes und Anzeige einer Fehlermeldung (Ausgabe: MIN-Alarm-
strom)
• Periodische Überprüfung, ob Fehlerzustand verlassen werden kann
9)
; Schaltzustand AUS: I
: 40 µs
on
U
30
[V]
1
 <  3,6 mA und U
 < 2 V und für Schaltzustand EIN: Spannungsabfall PNP: ≤ 
a
a
Cerabar PMP43 IO-Link
10)
< 0,1 mA
a
U – 12V
2
R Lmax
£
23 mA
