Elektrischer Anschluss
16

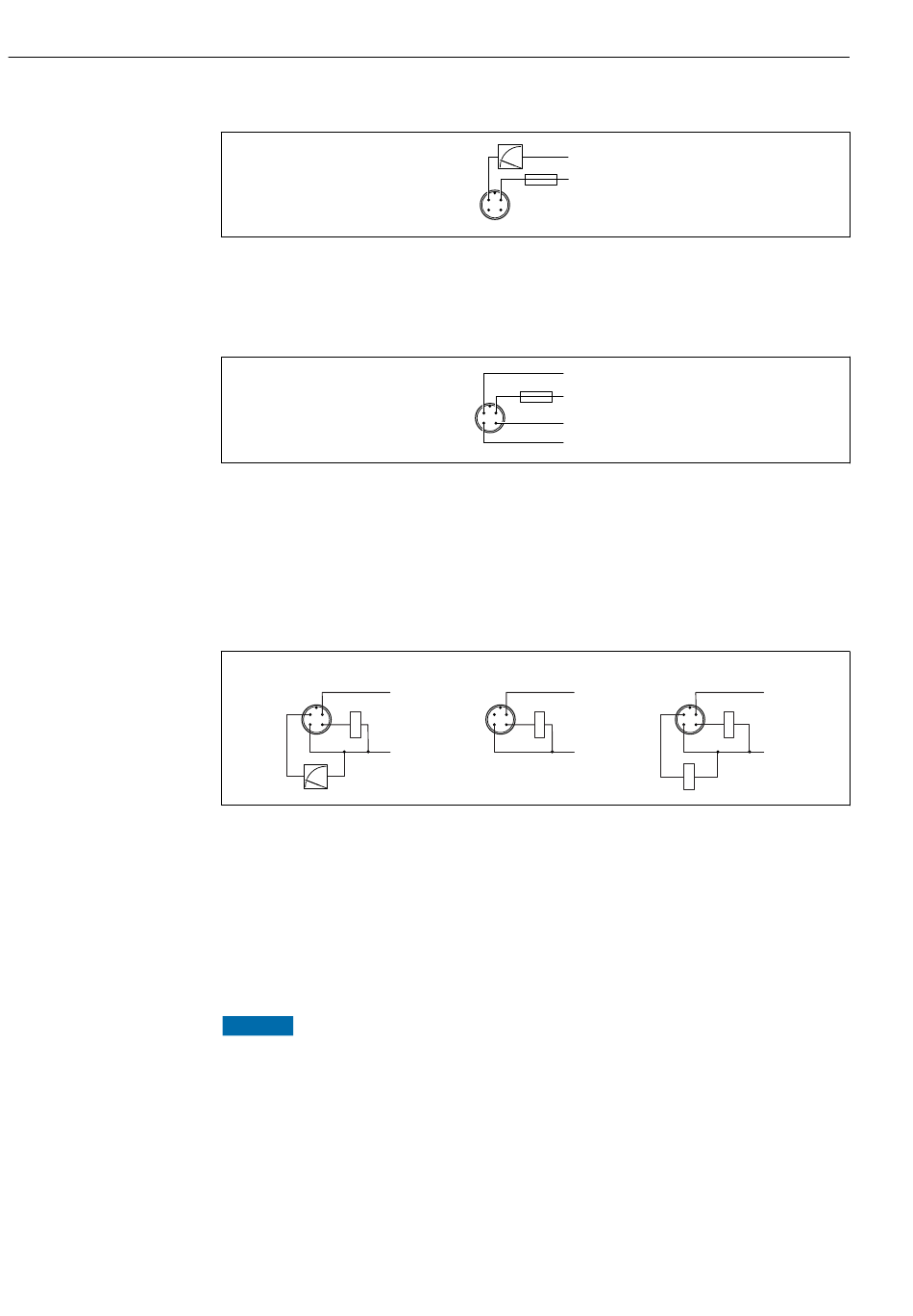

2-Draht
1 Versorgungsspannung L+, Aderfarbe braun (BN)
2 OUT (L-), Aderfarbe weiß (WH)
3- oder 4-Draht
1 Versorgungsspannung L+, Aderfarbe braun (BN)
2 Schalt- oder Analogausgang (OUT2), Aderfarbe weiß (WH)
3 Versorgungsspannung L-, Aderfarbe blau (BU)
4 Schalt- oder IO-Link-Ausgang (OUT1), Aderfarbe schwarz (BK)
Die Funktionalität des Ausgangs 1 und 2 ist konfigurierbar.
Anschlussbeispiele
A
2 1
3 4
A 1 x PNP Schalt- und Analogausgang (Standard-Einstellung)
B 1 x PNP Schaltausgang (Stromausgang muss deaktiviert werden. Wenn Stromausgang nicht deaktiviert
wurde, dann erscheint eine Meldung. Bei Vor-Ort-Anzeige: Fehler wird angezeigt. Bei LED-Anzeige: Betriebs-
zustand LED leuchtet dauerhaft rot.)
C 2 x PNP Schaltausgang (2. Ausgang auf Schaltausgang stellen)
6.2 Schutzart sicherstellen
Bei montiertem M12-Anschlusskabel: IP66/68/69, NEMA Type 4X/6P
HINWEIS
Verlust der IP-Schutzklasse durch falsche Montage!
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge-
schraubt ist.
‣
Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß der angestrebten
Schutzklasse spezifiziert ist.
6.3 Anschlusskontrolle
 Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)?
 Erfüllt das verwendete Kabel die Anforderungen?
0.5A
2 1
3
4
OUT2
0.5A
L+
2 1
OUT1
3 4
L–
B
L+
2 1
3 4
L–
Cerabar PMP43 IO-Link
OUT
L+
C
L+
2 1
3 4
L–
Endress+Hauser
A0052660
A0052457
L+
L–
A0052458
