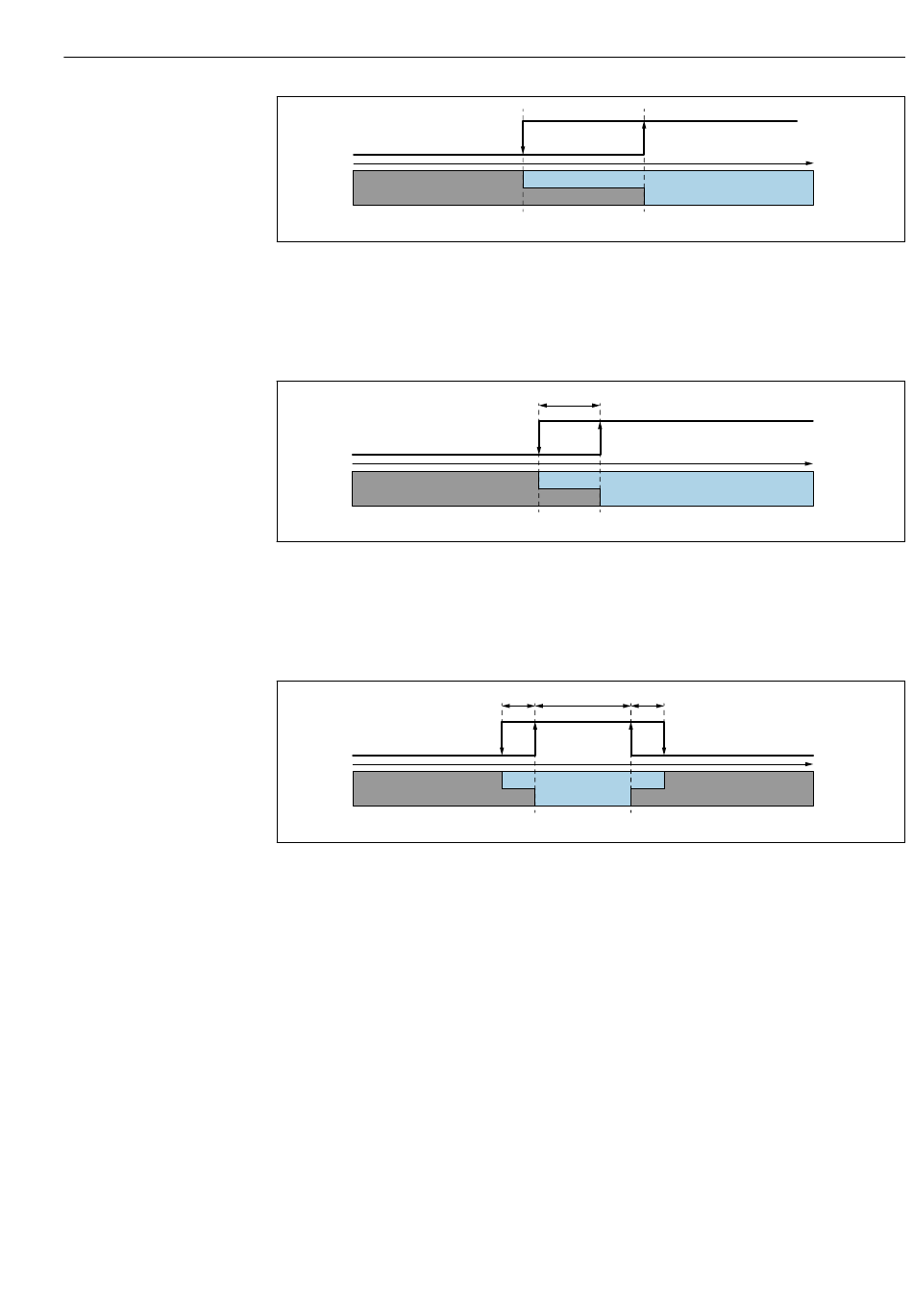

SSC
0 %
A
 3 SSC, Two-Point
SP 2 Schaltpunkt mit kleinerem Messwert
SP 1 Schaltpunkt mit größerem Messwert
A inaktiv
B aktiv
SSC
0 %
A
 4 SSC, Single Point
H Hysterese
SP 1 Schaltpunkt
A inaktiv
B aktiv
SSC
0 %
A
 5 SSC, Window
H Hysterese
W Fenster
SP 2 Schaltpunkt mit kleinerem Messwert
SP 1 Schaltpunkt mit größerem Messwert
A inaktiv
B aktiv
Teach-Vorgang (IODD)
Beim Teach-Vorgang wird ein Schaltpunkt nicht manuell eingegeben, sondern er wird
festgelegt, indem der aktuell anliegende Prozesswert eines Schaltsignalkanals (SSC) dem
Schaltpunkt zugewiesen wird. Um den Prozesswert zuzuweisen, wird im nächsten Schritt
im Parameter "System command" der entsprechende Schaltpunkt gewählt, z. B. "SP 1".
Durch aktivieren von "Teach SP 1" oder "Teach SP 2" können die aktuellen Prozess-Mess-
werte als Schaltpunkt SP 1 oder SP 2 übernommen werden. Die Hysterese wird jeweils
manuell eingegeben!
SP 2 SP 1
H
SP 1
H W H
B
SP 2 SP 1
