Sollten sich die geraden Arme BOXB2D mit den Haltearmen des Schwingtors überlagern,
die gebogenen Arme BOXB2C verwenden.
ACHTUNG: bei geöffnetem Tor prüfen, ob die gebogenen Arme BOXB2C bis zur Berührung
der Decke überragen.
Nachdem der/die Motor/en am Schwingtor montiert wurden, diese/n entriegeln und sicherstellen,
dass das Schwingtor manuelle bequem bewegt werden kann.
Falls das Schwingtor nicht im Gleichgewicht ist, muss unbedingt das Gewicht der Gegengewichte
erhöht/verringert werden, bis der Torbehang vollkommen ausgewuchtet ist.

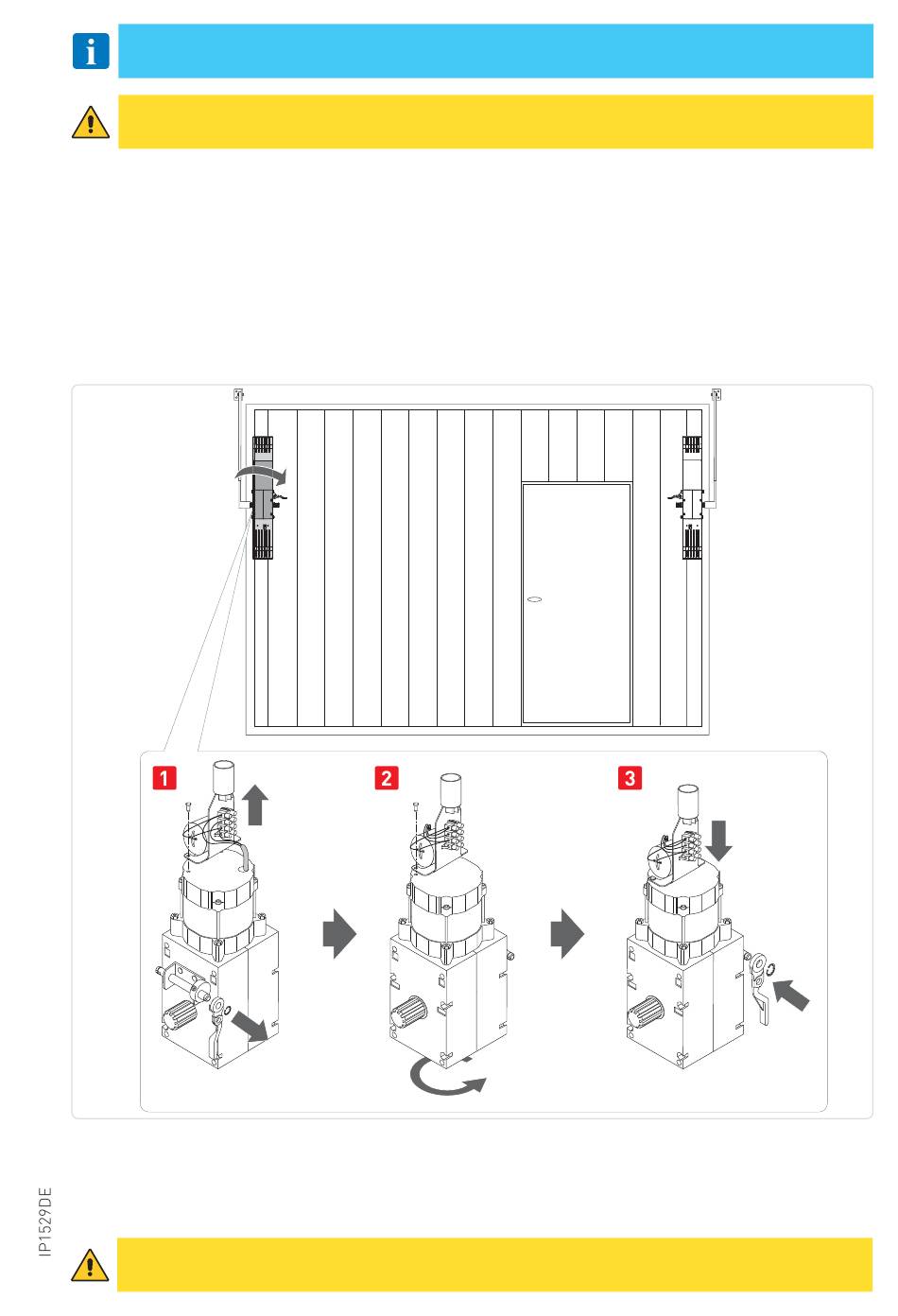

5.4 Installation linker Getriebemotor
Im Falle einer Montage auf der linken Seite, muss der Getriebemotor um 180° gedreht werden,
damit die Entriegelungswelle sich in Richtung Mitte des Schwingtors gerichtet befindet.
[1] Den Seegerring abmontieren, den Hebel entnehmen und den oberen Bügel abmontieren.
[2] Den Getriebemotor um 180° drehen.
[3] Den Hebel um 180° gedreht einsetzen, den Seegerring erneut befestigen und den oberen Bügel
wieder montieren.
ACHTUNG: der Getriebemotor BOX3H wird zur Seitenmontage links, in Kombination mit
einem Getriebemotor BOX3EH geliefert.
180°
75
