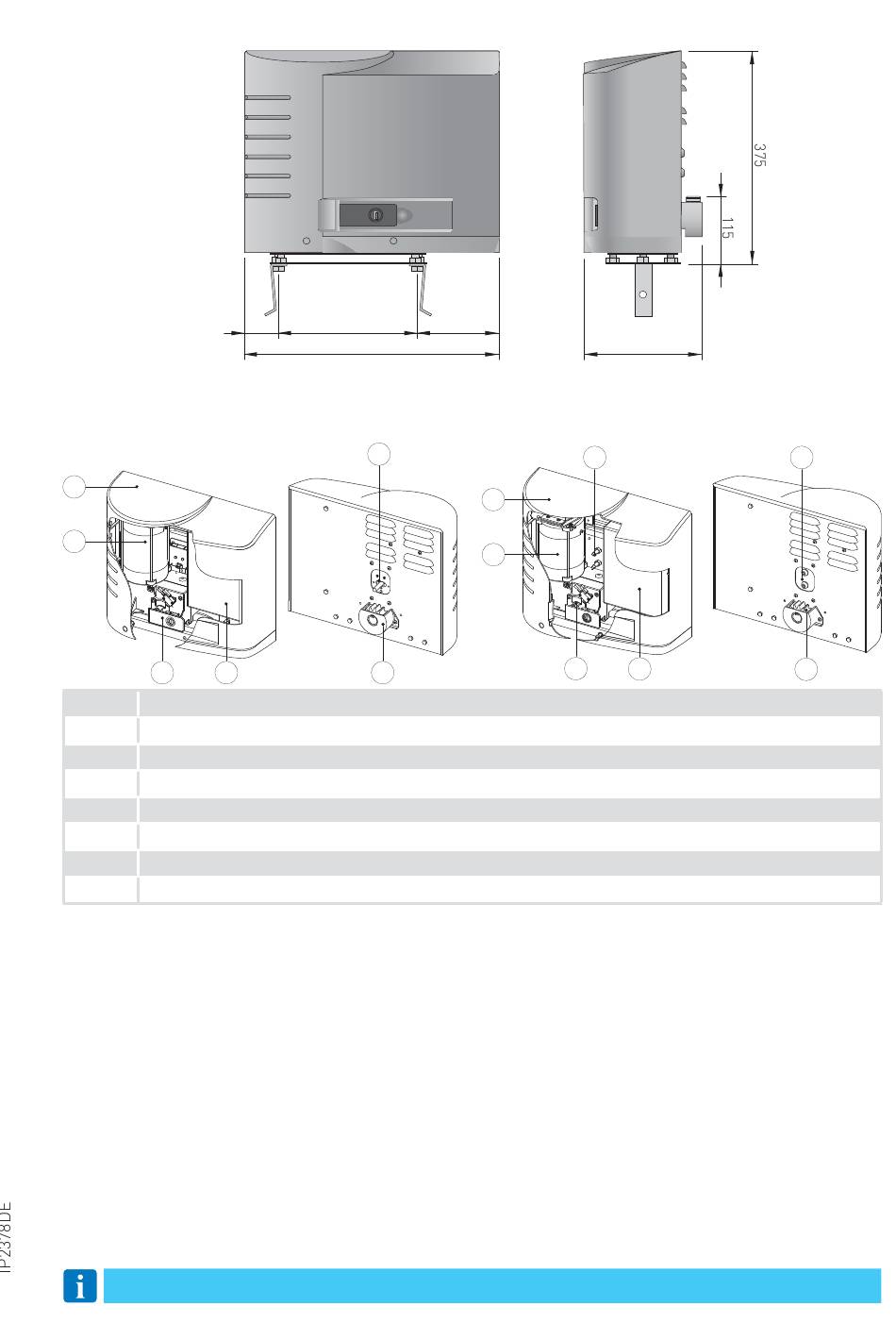

3. Abmessungen

4. Hauptbauteile

CROSS18EP
2
1
4 3
Bezug
1 Motor
2 Gehäuse
3 Steuerung
4 Manuelle Entriegelung
5 Ritzel
6 Hebelenschalter
7 Magnetendschalter

5. Installation/Montage

Die korrekte Funktion und die angegebenem Leistungen werden nur mit Zubehör und Sicherheits-
einrichtungen von DITEC gewährleistet.
Alle angegebenen Maße sind in mm, wenn nicht anders angegeben.
5.1 Vorausgehende Prüfungen
Prüfen Sie die Stabilität der Torkonstruktion (Entgleisung und seitliches Herabfallen), den Zustand
der Laufräder und dass die oberen Führungen keine Reibung erzeugen.
Die Laufschiene (bei bodengeführten Schiebetoren) muss fest im Boden verankert sein, über die
gesamte Länge frei liegen und darf keine Unregelmäßigkeiten aufweisen, die die Bewegung des
Tores behindern könnten. Es müssen Öffnungs- und Schließanschläge installiert werden.
Sollte das Torblatt größere Öffnungen aufweisen, sind diese abzudecken/abzusichern,, um Scher-
stellen zu beseitigen. Es ist ratsam, an den Haupt- und Nebenschließkanten Sicherheitseinrich-
tungen zu installieren, um die vorgeschriebenen Kräfte einzuhalten.
HINWEIS: Vergewissern Sie sich, dass das Tor nicht von den Laufschienen rutschen und herunterfallen kann.
58 240
440
6
5
142
CROSS18VEP/CROSS20VEI
7
2
1
4
Beschreibung
11
205
[mm]
7
3
5
