2700 max

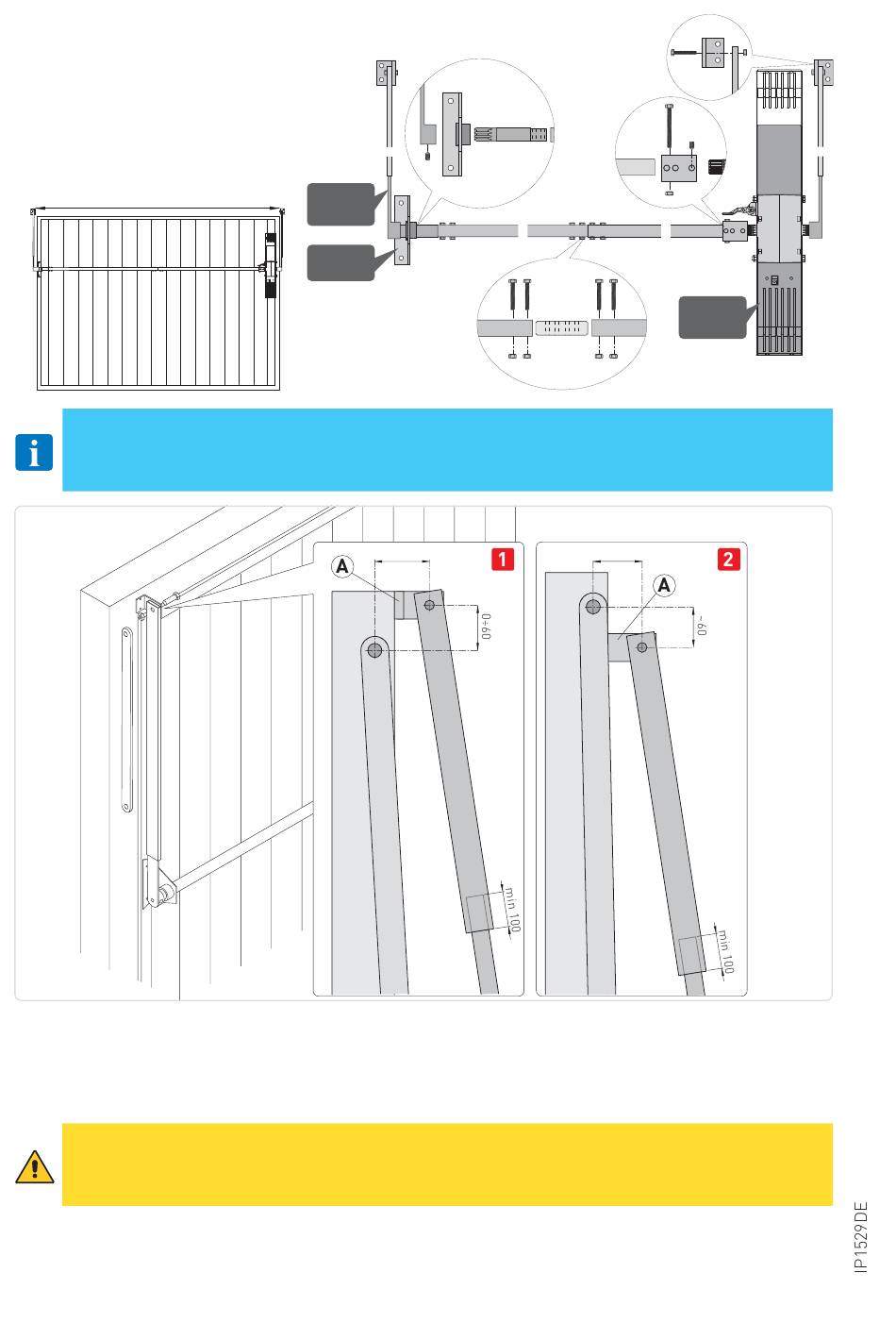

Für Tore mit L>2700 mm muss die Vorgelegewelle mit Hilfe der Zubehörteile BOXA (Stange)
und BOXG (Stangenkupplung)verlängert werden.
Wenn die Länge der Arme unzureichend ist, die Verlängerungen BOX2P benutzen.
[1] Den Befestigungswinkel am oberen Rahmen des Schwingtors auf einer Achse mit dem Motorarm
befestigen
[2] Sollte es nicht möglich sein, den Befestigungswinkel [A] am oberen Torrahmen zu befestigen,
sind die in der Abbildung angegebenen Abmessungen zu berücksichtigen.
ACHTUNG: die Abmessungen der Stangen, die Position der Vorgelege, der Maueran-
schluss des Befestigungswinkels [A] müssen so festgelegt werden, dass sich die Motorar-
me nicht mit den Haltearmen des Schwingtors überlagern.
BoxB2D
BoxB2C
BoxRCG
0÷60
74
Box3EH
~60
