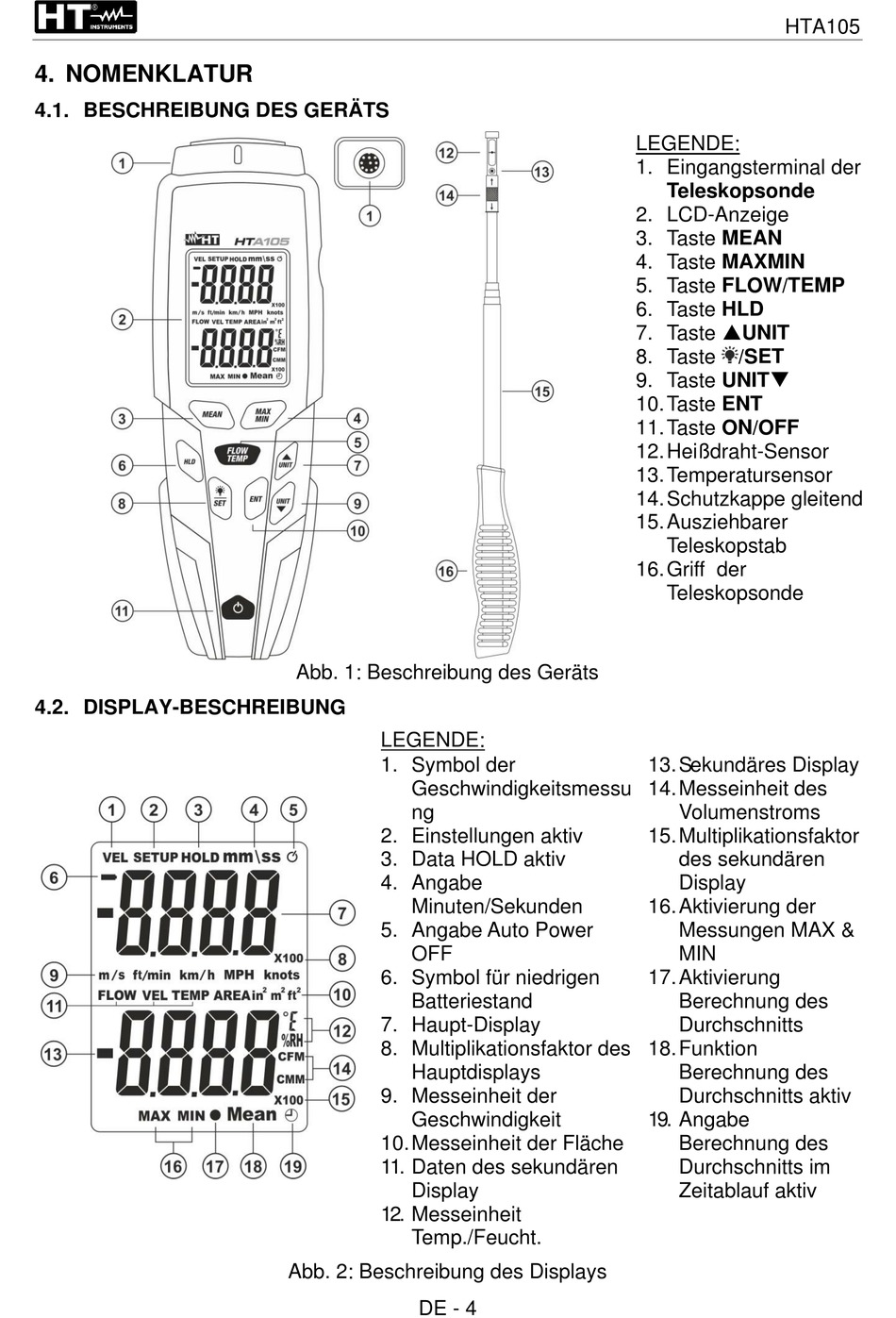

4. NOMENKLATUR
4.1. BESCHREIBUNG DES GERÄTS
4.2. DISPLAY-BESCHREIBUNG
Abb. 1: Beschreibung des Geräts
LEGENDE:
1. Symbol der
Geschwindigkeitsmessu
ng
2. Einstellungen aktiv
3. Data HOLD aktiv
4. Angabe
Minuten/Sekunden
5. Angabe Auto Power
OFF
6. Symbol für niedrigen
Batteriestand
7. Haupt-Display
8. Multiplikationsfaktor des
Hauptdisplays
9. Messeinheit der
Geschwindigkeit
10. Messeinheit der Fläche
11. Daten des sekundären
Display
12. Messeinheit
Temp./Feucht.
Abb. 2: Beschreibung des Displays
DE - 4
HTA105
LEGENDE:
1. Eingangsterminal der
Teleskopsonde
2. LCD-Anzeige
3. Taste MEAN
4. Taste MAXMIN
5. Taste FLOW/TEMP
6. Taste HLD
7. Taste UNIT
8. Taste
/SET
9. Taste UNIT
10. Taste ENT
11. Taste ON/OFF
12. Heißdraht-Sensor
13. Temperatursensor
14. Schutzkappe gleitend
15. Ausziehbarer
Teleskopstab
16. Griff der
Teleskopsonde
13. Sekundäres Display
14. Messeinheit des
Volumenstroms
15. Multiplikationsfaktor
des sekundären
Display
16. Aktivierung der
Messungen MAX &
MIN
17. Aktivierung
Berechnung des
Durchschnitts
18. Funktion
Berechnung des
Durchschnitts aktiv
19. Angabe
Berechnung des
Durchschnitts im
Zeitablauf aktiv
