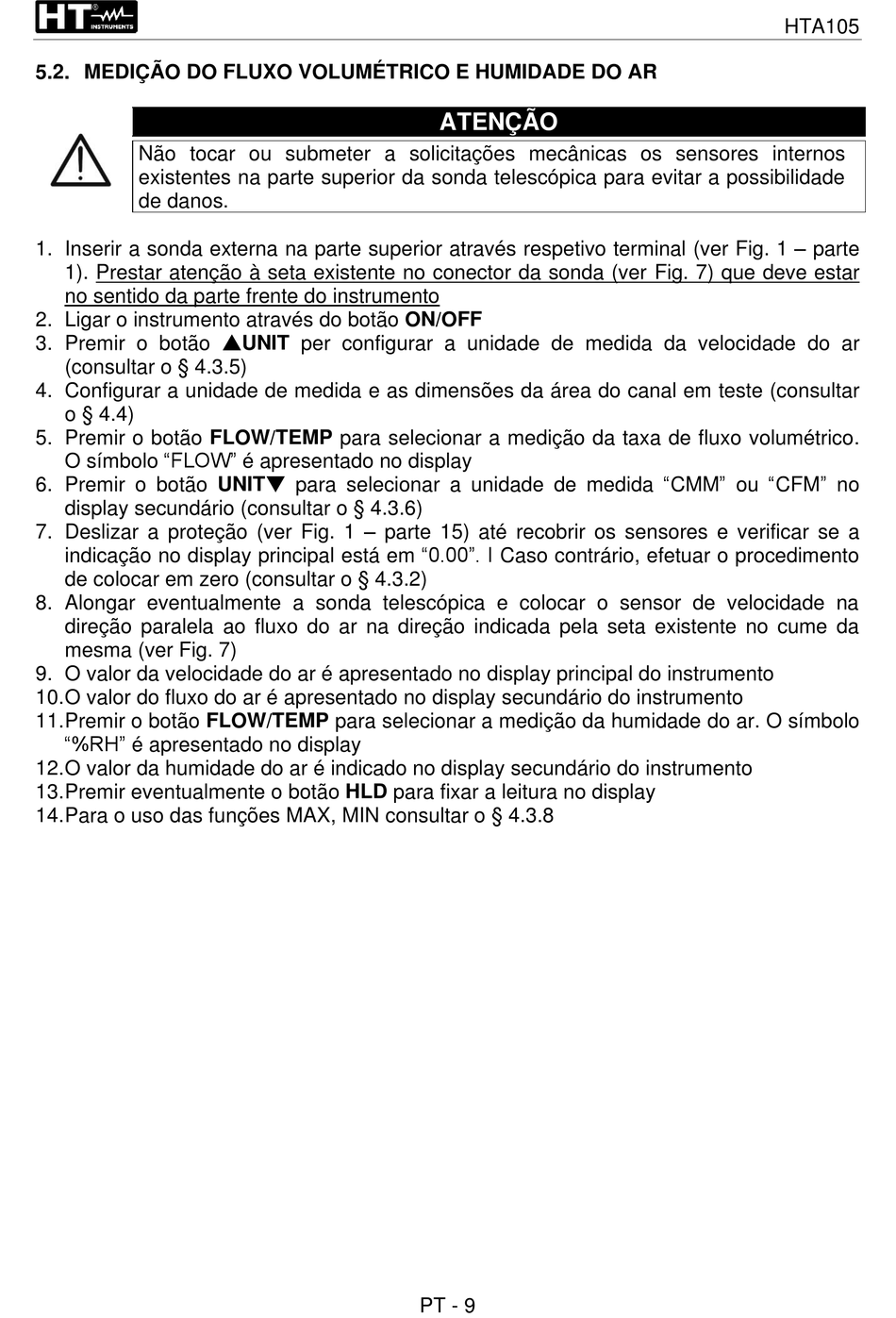

5.2. MEDIÇÃO DO FLUXO VOLUMÉTRICO E HUMIDADE DO AR
Não tocar ou submeter a solicitações mecânicas os sensores internos
existentes na parte superior da sonda telescópica para evitar a possibilidade
de danos.
1. Inserir a sonda externa na parte superior através respetivo terminal (ver Fig. 1 – parte
1). Prestar atenção à seta existente no conector da sonda (ver Fig. 7) que deve estar
no sentido da parte frente do instrumento
2. Ligar o instrumento através do botão ON/OFF
3. Premir o botão UNIT per configurar a unidade de medida da velocidade do ar
(consultar o § 4.3.5)
4. Configurar a unidade de medida e as dimensões da área do canal em teste (consultar
o § 4.4)
5. Premir o botão FLOW/TEMP para selecionar a medição da taxa de fluxo volumétrico.
O símbolo "FLOW" é apresentado no display
6. Premir o botão UNIT para selecionar a unidade de medida "CMM" ou "CFM" no
display secundário (consultar o § 4.3.6)
7. Deslizar a proteção (ver Fig. 1 – parte 15) até recobrir os sensores e verificar se a
indicação no display principal está em "0.00". I Caso contrário, efetuar o procedimento
de colocar em zero (consultar o § 4.3.2)
8. Alongar eventualmente a sonda telescópica e colocar o sensor de velocidade na
direção paralela ao fluxo do ar na direção indicada pela seta existente no cume da
mesma (ver Fig. 7)
9. O valor da velocidade do ar é apresentado no display principal do instrumento
10. O valor do fluxo do ar é apresentado no display secundário do instrumento
11. Premir o botão FLOW/TEMP para selecionar a medição da humidade do ar. O símbolo
"%RH" é apresentado no display
12. O valor da humidade do ar é indicado no display secundário do instrumento
13. Premir eventualmente o botão HLD para fixar a leitura no display
14. Para o uso das funções MAX, MIN consultar o § 4.3.8
ATENÇÃO
PT - 9
HTA105
