5. INSTRUÇÕES DE FUNCIONAMENTO
5.1. MEDIÇÃO DA VELOCIDADE E TEMPERATURA DO AR
Não tocar ou submeter a solicitações mecânicas os sensores internos
existentes na parte superior da sonda telescópica para evitar a possibilidade
de danos.
1. Inserir a sonda externa na parte superior através respetivo terminal (ver Fig. 1 – parte
1). Prestar atenção à seta existente no conector da sonda (ver Fig. 7) que deve estar
no sentido da parte frente do instrumento
2. Ligar o instrumento através do botão ON/OFF
3. Premir o botão UNIT para configurar a unidade de medida da velocidade do ar
(consultar o § 4.3.5) e o botão UNIT per configurar a unidade de medida da
temperatura do ar (consultar o § 4.3.6) no display secundário após premir o botão
FLOW/TEMP
4. Deslizar a proteção (ver Fig. 1 – parte 15) até recobrir os sensores e verificar se a
indicação no display principal é "0.00". Caso contrário, efetuar o procedimento de
colocar em zero (consultar o § 4.3.2)
5. Alongar eventualmente a sonda telescópica e colocar o sensor de velocidade na
direção paralela ao fluxo do ar na direção indicada pela seta existente no cume da
mesma (ver Fig. 7)
6. O valor da velocidade do ar é apresentado no display principal enquanto a temperatura
do ar é apresentada no display secundário
7. Premir eventualmente o botão HLD para fixar a leitura no display
8. Para o uso das funções MAX, MIN consultar o § 4.3.8.

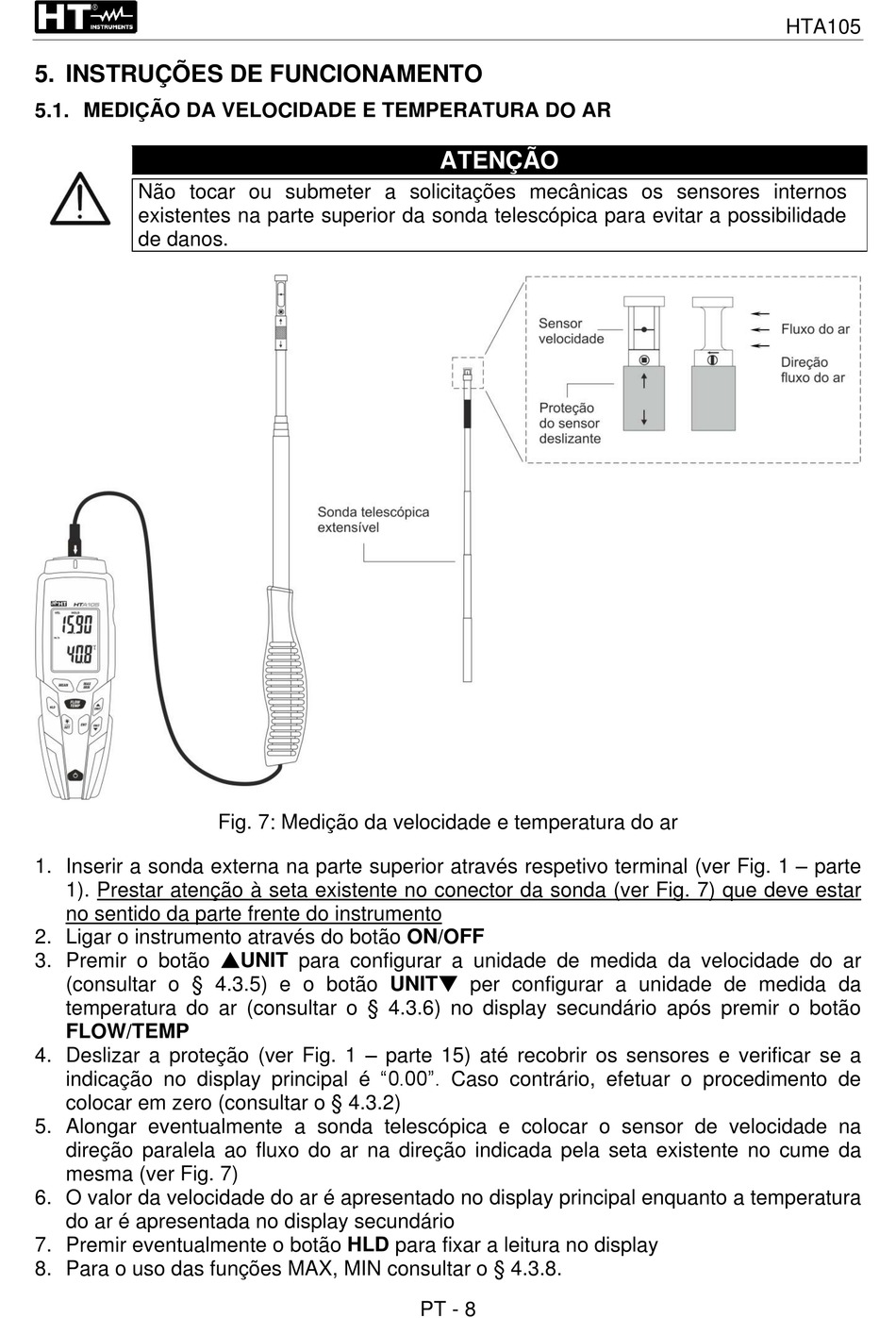

Fig. 7: Medição da velocidade e temperatura do ar
ATENÇÃO
PT - 8
HTA105
