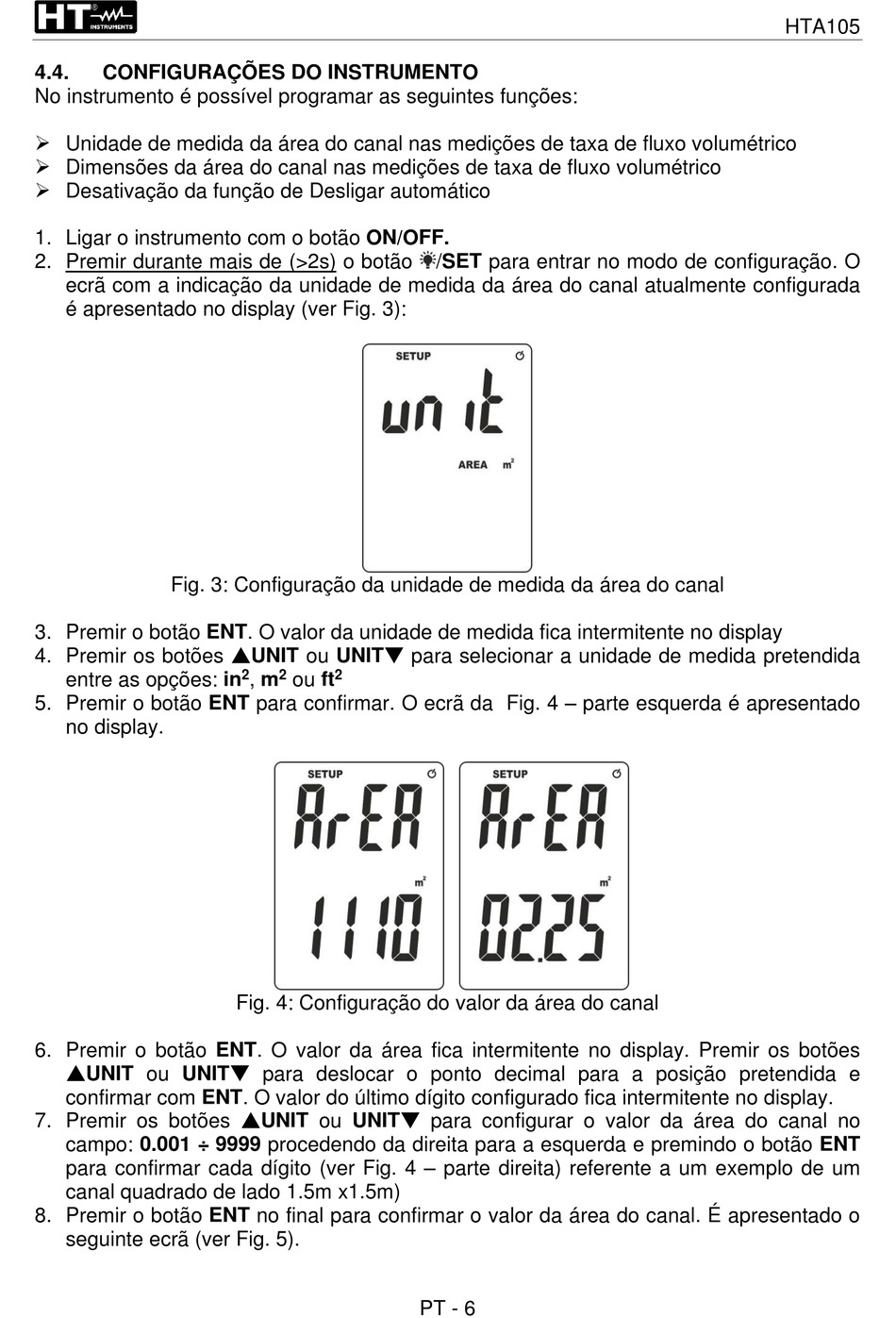

4.4. CONFIGURAÇÕES DO INSTRUMENTO
No instrumento é possível programar as seguintes funções:
➢ Unidade de medida da área do canal nas medições de taxa de fluxo volumétrico
➢ Dimensões da área do canal nas medições de taxa de fluxo volumétrico
➢ Desativação da função de Desligar automático
1. Ligar o instrumento com o botão ON/OFF.
2. Premir durante mais de (>2s) o botão
ecrã com a indicação da unidade de medida da área do canal atualmente configurada
é apresentado no display (ver Fig. 3):
Fig. 3: Configuração da unidade de medida da área do canal
3. Premir o botão ENT. O valor da unidade de medida fica intermitente no display
4. Premir os botões UNIT ou UNIT para selecionar a unidade de medida pretendida
entre as opções: in
5. Premir o botão ENT para confirmar. O ecrã da Fig. 4 – parte esquerda é apresentado
no display.
6. Premir o botão ENT. O valor da área fica intermitente no display. Premir os botões
UNIT ou UNIT para deslocar o ponto decimal para a posição pretendida e
confirmar com ENT. O valor do último dígito configurado fica intermitente no display.
7. Premir os botões UNIT ou UNIT para configurar o valor da área do canal no
campo: 0.001 ÷ 9999 procedendo da direita para a esquerda e premindo o botão ENT
para confirmar cada dígito (ver Fig. 4 – parte direita) referente a um exemplo de um
canal quadrado de lado 1.5m x1.5m)
8. Premir o botão ENT no final para confirmar o valor da área do canal. É apresentado o
seguinte ecrã (ver Fig. 5).
2 2 2
, m ou ft
Fig. 4: Configuração do valor da área do canal
/SET para entrar no modo de configuração. O
