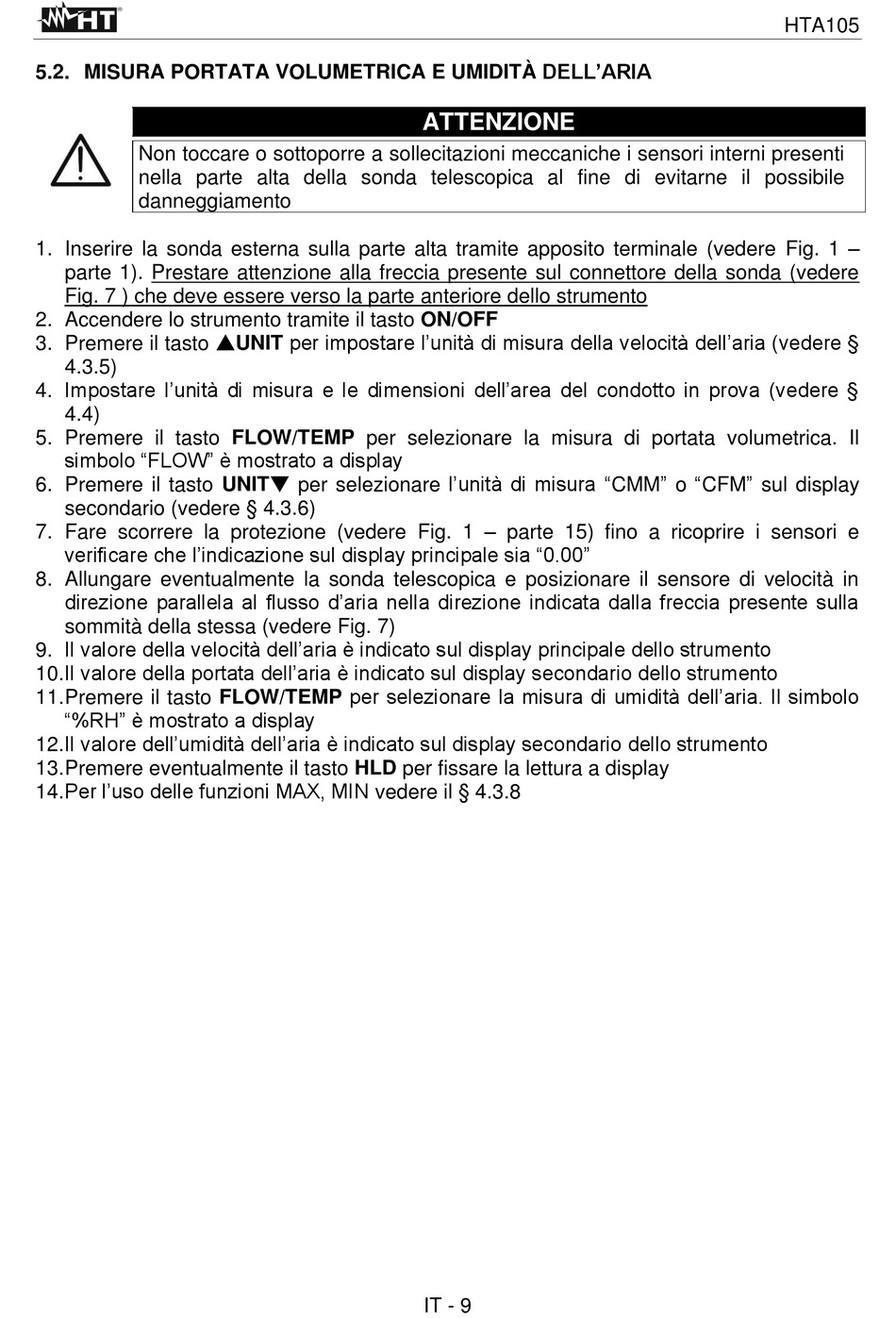

5.2. MISURA PORTATA VOLUMETRICA E UMIDITÀ DELL'ARIA
Non toccare o sottoporre a sollecitazioni meccaniche i sensori interni presenti
nella parte alta della sonda telescopica al fine di evitarne il possibile
danneggiamento
1. Inserire la sonda esterna sulla parte alta tramite apposito terminale (vedere Fig. 1 –
parte 1). Prestare attenzione alla freccia presente sul connettore della sonda (vedere
Fig. 7 ) che deve essere verso la parte anteriore dello strumento
2. Accendere lo strumento tramite il tasto ON/OFF
3. Premere il tasto UNIT per impostare l'unità di misura della velocità dell'aria (vedere §
4.3.5)
4. Impostare l'unità di misura e le dimensioni dell'area del condotto in prova (vedere §
4.4)
5. Premere il tasto FLOW/TEMP per selezionare la misura di portata volumetrica. Il
simbolo "FLOW" è mostrato a display
6. Premere il tasto UNIT per selezionare l'unità di misura "CMM" o "CFM" sul display
secondario (vedere § 4.3.6)
7. Fare scorrere la protezione (vedere Fig. 1 – parte 15) fino a ricoprire i sensori e
verificare che l'indicazione sul display principale sia "0.00"
8. Allungare eventualmente la sonda telescopica e posizionare il sensore di velocità in
direzione parallela al flusso d'aria nella direzione indicata dalla freccia presente sulla
sommità della stessa (vedere Fig. 7)
9. Il valore della velocità dell'aria è indicato sul display principale dello strumento
10. Il valore della portata dell'aria è indicato sul display secondario dello strumento
11. Premere il tasto FLOW/TEMP per selezionare la misura di umidità dell'aria. Il simbolo
"%RH" è mostrato a display
12. Il valore dell'umidità dell'aria è indicato sul display secondario dello strumento
13. Premere eventualmente il tasto HLD per fissare la lettura a display
14. Per l'uso delle funzioni MAX, MIN vedere il § 4.3.8
ATTENZIONE
IT - 9
HTA105
